Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 23

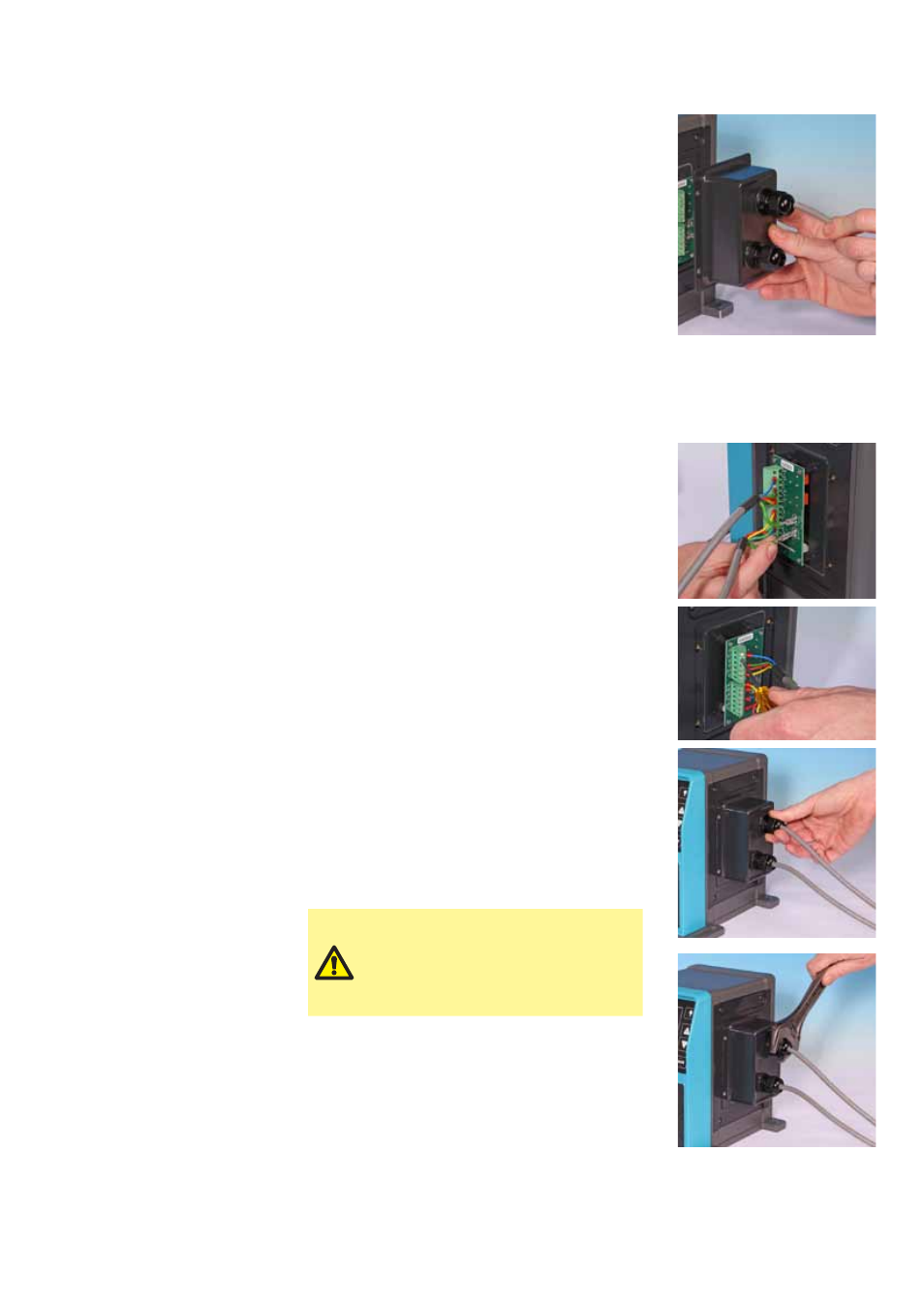

• Allentare il cappuccio della guarnizione
(non toglierlo) e infilare il cavo attraverso la
guarnizione. Quando è passato, continuare a
spingerlo.
• Tirare un tratto di cavo sufficiente a raggiungere
i connettori necessari. Lasciare un po' di cavo
supplementare.
• Togliere la guaina esterna secondo necessità
e togliere 5 mm di isolamento dai conduttori.
Non sono necessarie stagnature o boccole.
Nota: se si usa un cavo molto rigido o di grosso
diametro, può essere più comodo togliere la
guaina esterna prima di passare i conduttori
del cavo attraverso la guarnizione. Tuttavia, per
assicurare una tenuta corretta, quando si serra il
cavo all'interno della guarnizione, utilizzare una
sezione di cavo con guaina non danneggiata.
• Preparare le schermature dei cavi attorcigliando
una lunghezza accettabile di cavo. Idealmente la
lunghezza attorcigliata deve essere schermata
per evitare cortocircuiti.
• Fissare l'estremità della schermatura cavo ai
connettori Faston sui connettori a forcella forniti.
• Spingere il conduttore nudo nel foro quadrato
del connettore. Quando il conduttore è
completamente all'interno, serrare la vite di
fissaggio per tenerlo in posizione.
Nota: qualora si utilizzi un cavo multifilare,
deve essere terminato con una capsula adatta
al diametro del cavo.
• Quando tutti i conduttori sono in posizione,
sostituire il coperchio del modulo.
• Usare una chiave fissa da 21 mm per serrare
il cappuccio della guarnizione a 2,5 Nm per
garantire una tenuta stagna. In alternativa,
stringere la guarnizione a mano e utilizzare poi
una chiave per serrarla ulteriormente di mezzo
giro.
Accertarsi che le aperture
non utilizzate sul modulo
vengano sigillate usando i
tappi di otturazione forniti. In
caso contrario la protezione
dell'ingresso verrà compromessa.
Non fissare insieme con fascette i cavi di comando e dell'alimentazione di rete.
