Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow
19

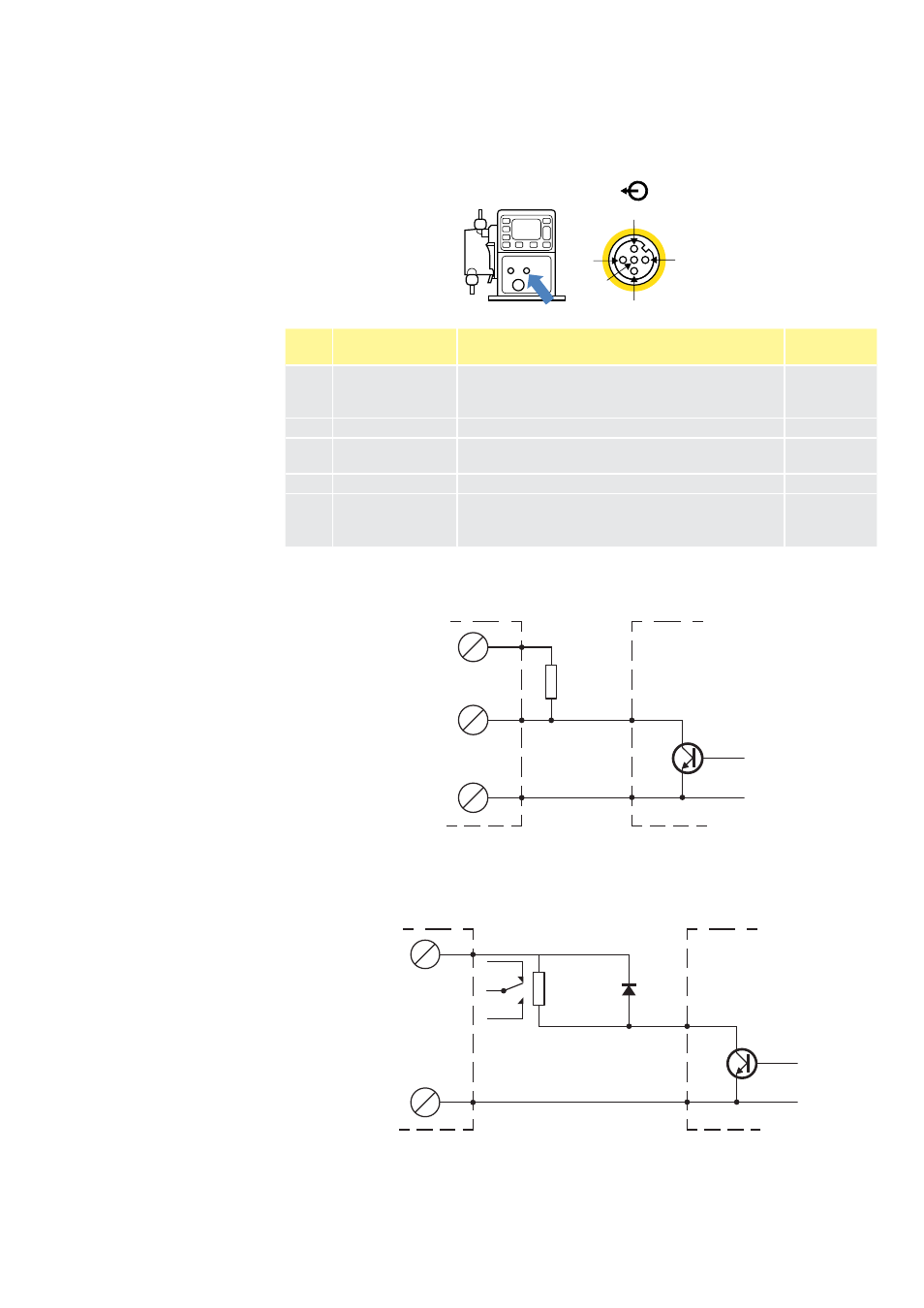

11.3 Assegnazione pin di output alla
pompa
Pin 2
Pin 4
Pin 1
Pin 3
Pin 5
N. pin Funzione
Specifica
Colore cavo
di output
1
Uscita
funzionamento/
stato
Output non assegnata collettore aperto
Marrone
2
Output allarme
Output non assegnata collettore aperto
Bianco
3
Uscita analogica 4-20 mA in 250 Ω (in riferimento al pin 4)
(solo Universal+)
Blu
4
GND
Nero
5
Alimentazione
5 V 2 mA, questa può essere collegata
tramite un interruttore NO al pin di input
1 o 2 per alimentare gli input.
Grigio
Cablaggio di esempio per un "resistore di pull-up"
Lo schema raffigura l'output Allarme o Funzionamento/arresto.
Minimo 1K2
2K2 Típico
+24V
Comum
qdos
PLC
Entrada
Cablaggio di esempio per un relè esterno, i contatti N/O o N/C
possono essere usati per comandare qualsiasi dispositivo.
Lo schema raffigura l'output Allarme o Funzionamento.
2K2 Ɵpico
1K2 minimo
1A 100V
+24V
Comune
qdos
PLC
