Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 21
12 Collegamenti del comando
automatico - modulo
La pompa può essere collegata ad altri dispositivi tramite i connettori a vite del
terminale all'interno del modulo relè da 24 volt situato sul lato della pompa. Il
modulo relè deve essere smontato dal corpo pompa per permettere il collegamento
di cavi adatti ai connettori del terminale tramite le guarnizioni per cavo a tenuta
stagna sul modulo.

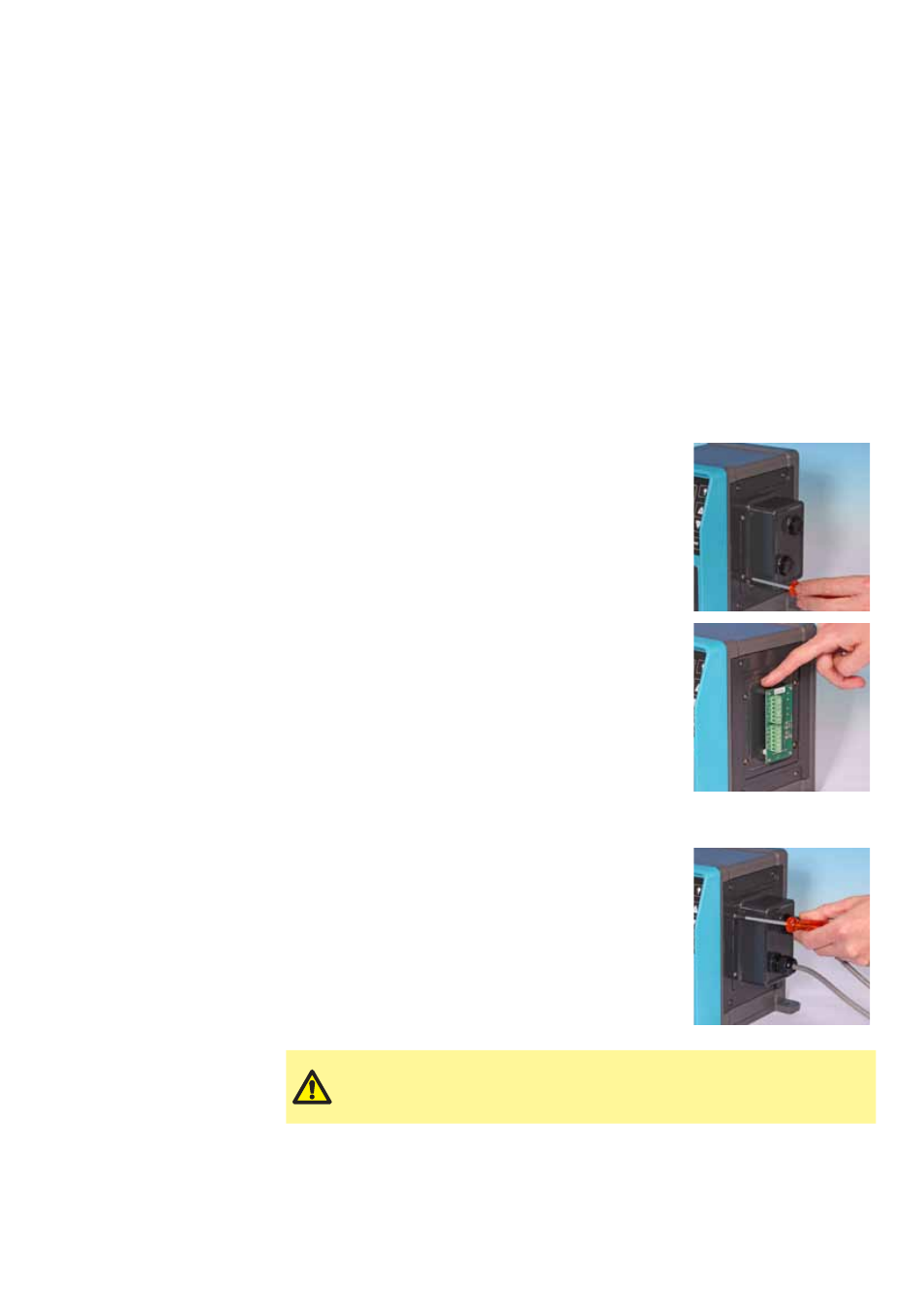

12.1 Modulo: smontaggio e rimontaggio
coperchio
Smontaggio del coperchio modulo con logica da 24 volt
Il coperchio modulo è fissato sul lato dell'unità di azionamento con quattro viti
troncoconiche M3x10 Pozidriv a testa conica in acciaio inossidabile.
Svitare le quattro viti dal coperchio modulo, lasciando
la vite superiore sinistra per ultima. È possibile
che la striscia di tenuta faccia aderire il modulo
all'alloggiamento dell'unità di azionamento. In questo
caso, picchiettarlo delicatamente per staccarlo. Non
utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata
all'interno del corrispondente canale sul pannello
laterale dell'alloggiamento dell'unità di azionamento.
Garantisce la protezione in ingresso tra l'alloggiamento
dell'unità di azionamento e il coperchio del modulo.
Controllare l'integrità della striscia di tenuta. Se è
danneggiata deve essere sostituita.
Rimontaggio del coperchio modulo con logica da 24 volt
Accertarsi che la striscia di tenuta non sia danneggiata
e che sia posizionata all'interno del canale sul lato
dell'alloggiamento dell'unità di azionamento. Tenere
in posizione il coperchio del modulo, accertandosi
di non disturbare la striscia di tenuta. Cominciando
dalla vite superiore sinistra, serrare le quattro viti
rimaste a 2,5 Nm.
Accertarsi che il coperchio del modulo con logica da 24 volt
sia fissato sempre correttamente con tutte e quattro le viti. In
caso contrario la protezione IP66 (NEMA 4X) potrebbe essere
compromessa.
