Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 18
N. pin Funzione Specifica In riferimento a Colore cavo
di input
2 Impulso esterno Min. 5 V, max. 30 V Lunghezza impulso
minima 5-24 V 40 ms
(in riferimento al pin 4)
In alternativa, collegare
il pin 5 del connettore
di output a questo pin
tramite un interruttore
normalmente aperto
Bianco
3 4-20 mA 250 W impedenza
input corrente max
40 mA
In riferimento a GND Blu
4 GND Messa a terra (0 V) Nero
5 Recupero fluido
a distanza
Min. 5 V, max. 30 V Collegare
l'alimentazione di
5-24 VCC per riportare
la pompa in modalità
analogica
Grigio

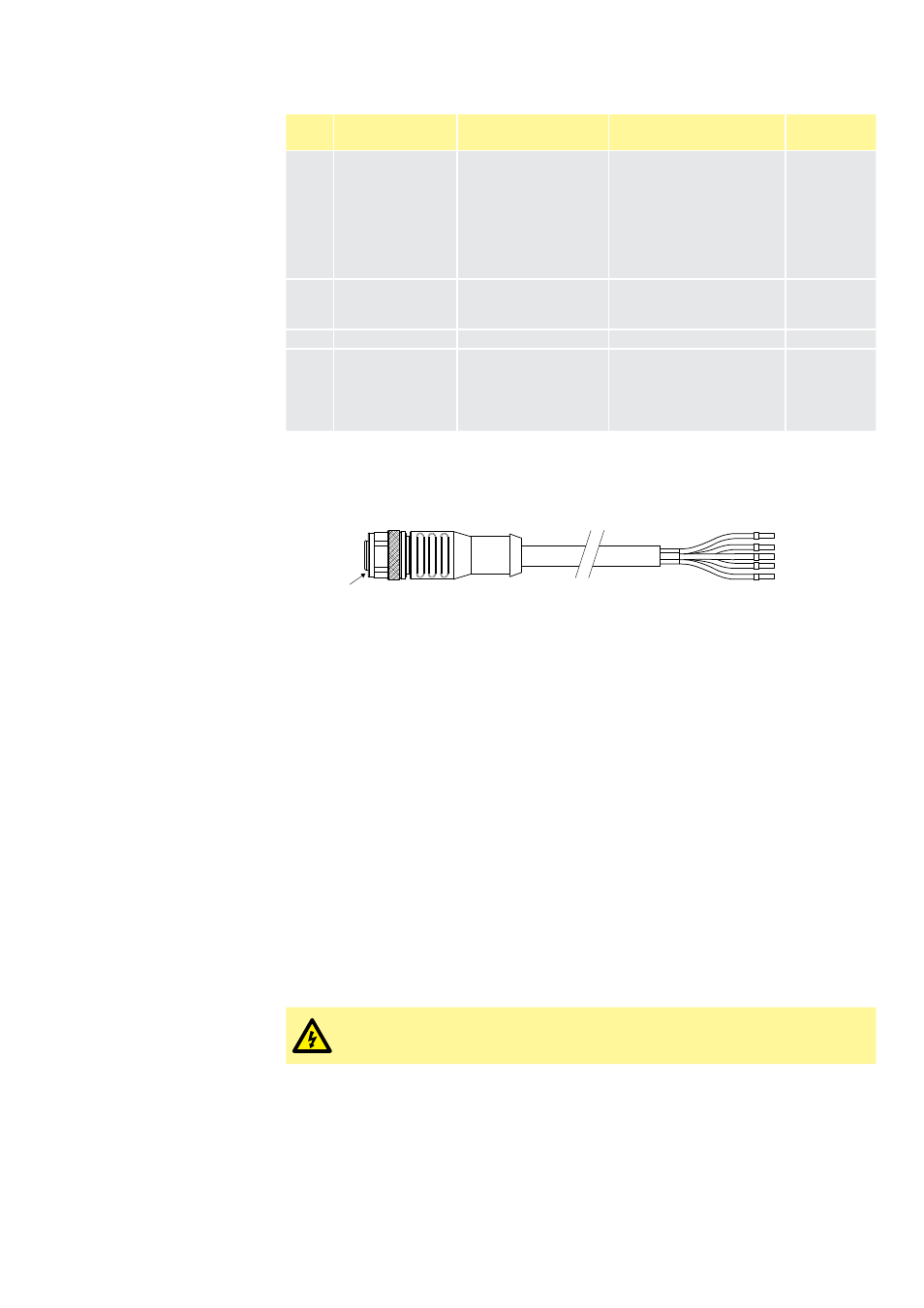

11.2 Cavo di input opzionale
Lunghezza del cavo di input: 3 m
Marrone
Bianco
Blu
Nero
Grigio
Inserto
blu
Arresto a distanza
Applicando un segnale da 5 V a 24 V al pin 1 ARRESTERÀ la pompa in tutte le
modalità operative. In modalità manuale e analogica, la pompa si avvierà quando il
segnale viene eliminato.
Impulso esterno
Input impulso digitale min. 5 V, durata impulso min. 40 ms., max 1000 ms. Questo
input viene usato per attivare una dose definita dall'utente. Fare riferimento alla
sezione sulla modalità a impulsi.
Velocità: input analogico
La velocità di questa pompa può essere controllata a distanza da un segnale di
corrente analogico che rientra nella gamma 4-20 mA.
Il segnale analogico deve essere applicato al pin tre del connettore di input M12. La
pompa fornirà una velocità maggiore per un segnale di comando progressivo.
Il modello Universal+ può essere tarato dall'utente per controllare la velocità in
modo proporzionale o inversamente proporzionale al segnale mA di input.
Impedenza del circuito 4-20 mA: 250 Ω.
La risposta della portata al segnale da 4-20 mA può essere invertita
nel software. Non invertire la polarità dei terminali. Se la polarità
viene invertita il motore non funzionerà.
Recupero fluido a distanza
Quando il recupero fluido a distanza viene abilitato nelle impostazioni di recupero
fluido, l'utente sarà in grado di invertire la pompa a distanza fornendo un segnale
al pin cinque. Questo funzionerà solo in modalità analogica 4–20 mA quando viene
ricevuto un segnale 4–20 mA e non vi è un segnale di ARRESTO remoto.
