8
2. Connettore antenna A & B
Inserire l’antenna (in dotazione) operante in banda di frequenza A e B nel connettore a baionetta A&B ANT.
Posizionare l’antenna verticalmente
Nota: Non invertire le antenne in quanto la ricezione sarebbe sensibilmente ridotta.
3. MIX BAL OUT
Uscita di segnale mixata bilanciata (XLR3 Maschio) a livello linea.
(Collegare quest’uscita al mixer o all’amplificatore di sala).
4. MIX
Uscita di segnale mixata sbilanciata a livello linea.
(Collegare quest’uscita al mixer o all’amplificatore di sala).
5. ABCD
Uscite di tipo sbilanciato. Ad ogni uscita corrisponde esclusivamente il segnale proveniente dalla rispettiva
postazione microfonica.
6. Connettore alimentazione VDC
Collegare a questo connettore l’alimentatore AC/DC precedentemente collegato alla presa di rete 117-
230VAC.

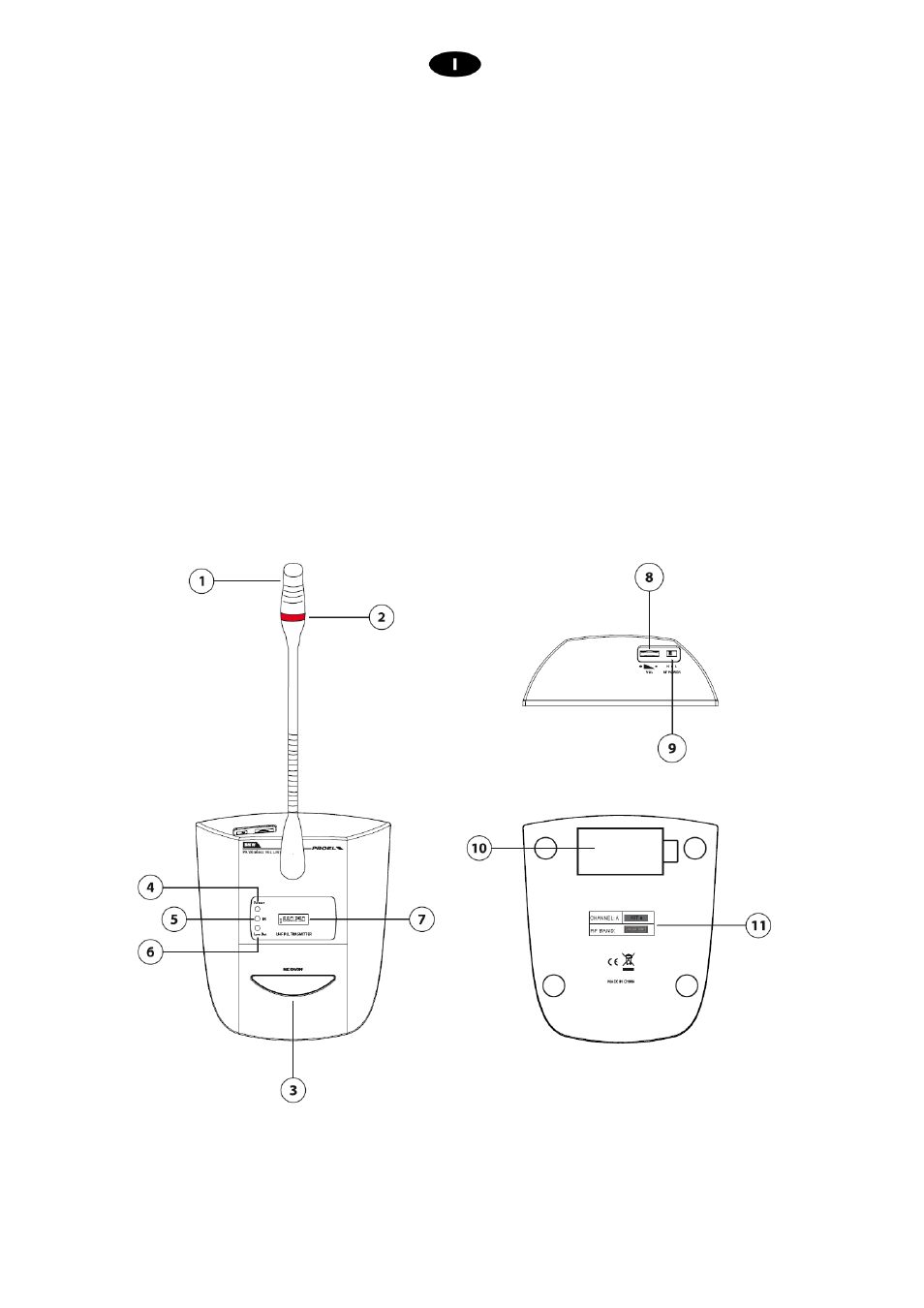

5. FUNZIONI E CONTROLLI CONSOLLE MICROFONICA WIRELESS BMW
fig.3
1. Capsula microfonica
2. Indicatore luminoso di microfono attivo
Quando il microfono è attivo l’indicatore è acceso
