6

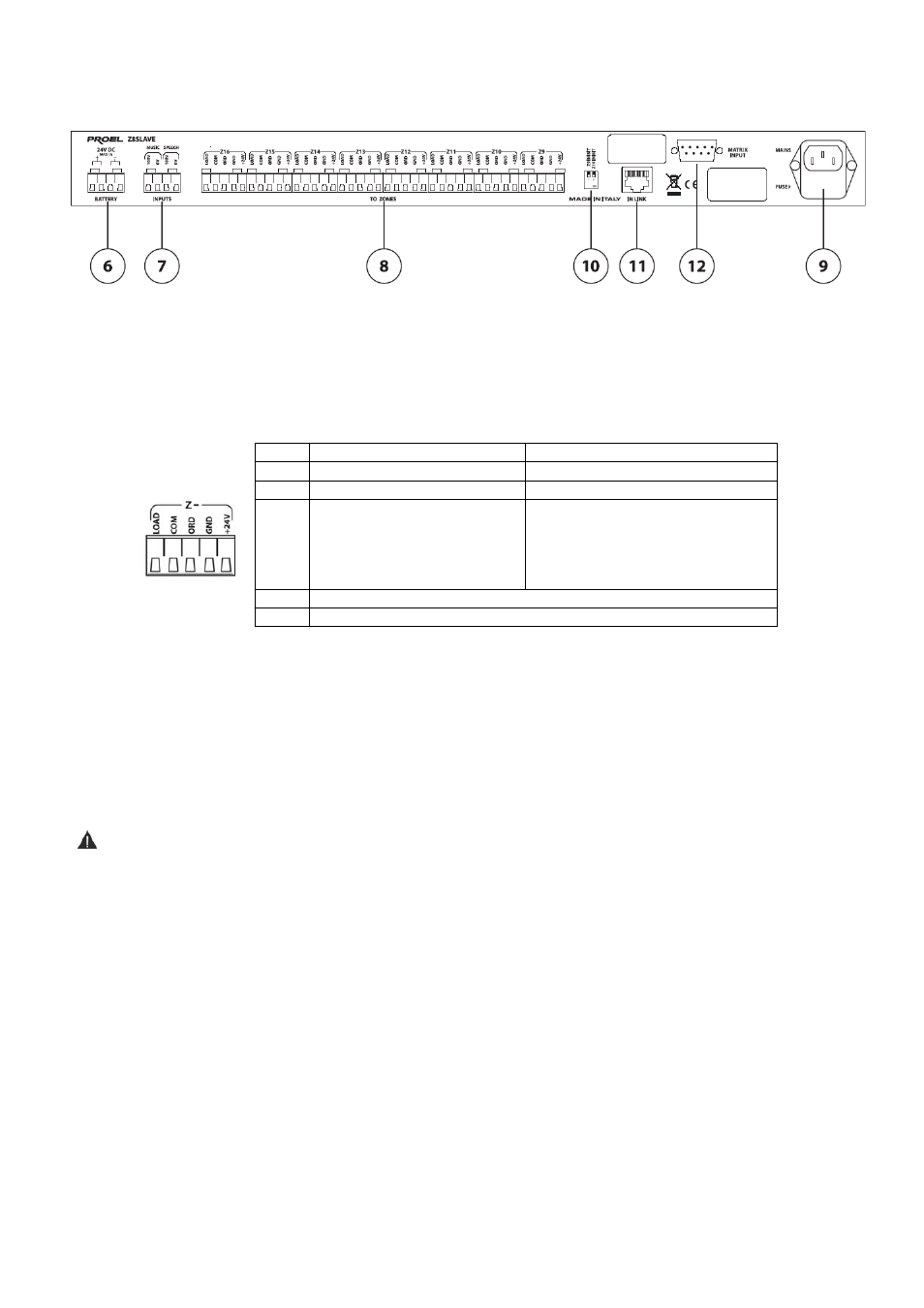

5. PANNELLO POSTERIORE
Fig.2
6 Morsettiera per alimentazione 24Vdc in emergenza
N.B. Utilizzare un’alimentazione provvista di protezione.
7 Morsettiera ingresso segnali Voce/Musica.
8 Morsettiere
uscita zone.
9 Spina di rete con portafusibile incorporato.
10 Dip-switch per effettuare la selezione delle funzioni principali di servizio.
11 Connettore RJ45 per connessione con unità esterna principale ZONE8.
12 Connettore di interconnessione con matrice audio esterna (MATRIX88).
6. INSTALLAZIONE ED ALIMENTAZIONE
Attenzione
• Non posizionare il dispositivo in posti soggetti a elevate vibrazioni o particolarmente esposti all’umidità e
alla polvere.
• Per le connessioni contattare solo un installatore autorizzato al fine di evitare danni alle apparecchiature.
• Assicurarsi che l’alimentazione di rete sia conforme all’alimentazione di targa sull’apparecchio. Per
collegare l’unità alla rete è consigliabile usare prese con collegamento di terra.
6.1 Interconnessione con sistema principale ZONE8
Per interfacciare correttamente i moduli ZONE8 e Z8SLAVE è necessario interconnettere fra loro le due
prese RJ45 denominate rif.11–fig.2. Utilizzare a tale scopo l’apposito cavetto CAT5 in dotazione.
E’ necessario inoltre interconnettere elettricamente i due sistemi collegando fra loro i due morsetti con
polarità negativa delle morsettiere di alimentazione 24Vdc denominate rif. 6-fig.2.
Configurazione B Configurazione C
LOAD Segnale in potenza (100V) ”+” Segnale di linea
COM Riferimento a 0V ”– ” segnale di linea
ORD - Normalmente 0 V, nel caso di
situazione
di BY-PASS
Segnale in potenza (100V)
(Sistema a 3° filo)
GND Polo ”– ” Alimentazione Relè di BY-PASS
+24V Polo ”+ ” Alimentazione Relè di BY-PASS
