9. CONNESSIONE SEGNALE AUDIO DA CENTRALE TELEFONICA
Collegare il terminale di uscita della centrale telefonica alla morsettiera
TEL INPUT (fig.2 rif.15). In base alla tipologia dell’uscita audio, utilizzare la
connessione più adatta, fare riferimento al manuale d’istruzioni della
centrale telefonica.
Connessione Bilanciata
Connessione Sbilanciata
10. CONNESSIONE SEGNALE AUDIO SU CONNETTORI
MUSIC INPUT / MUSIC OUTPUT

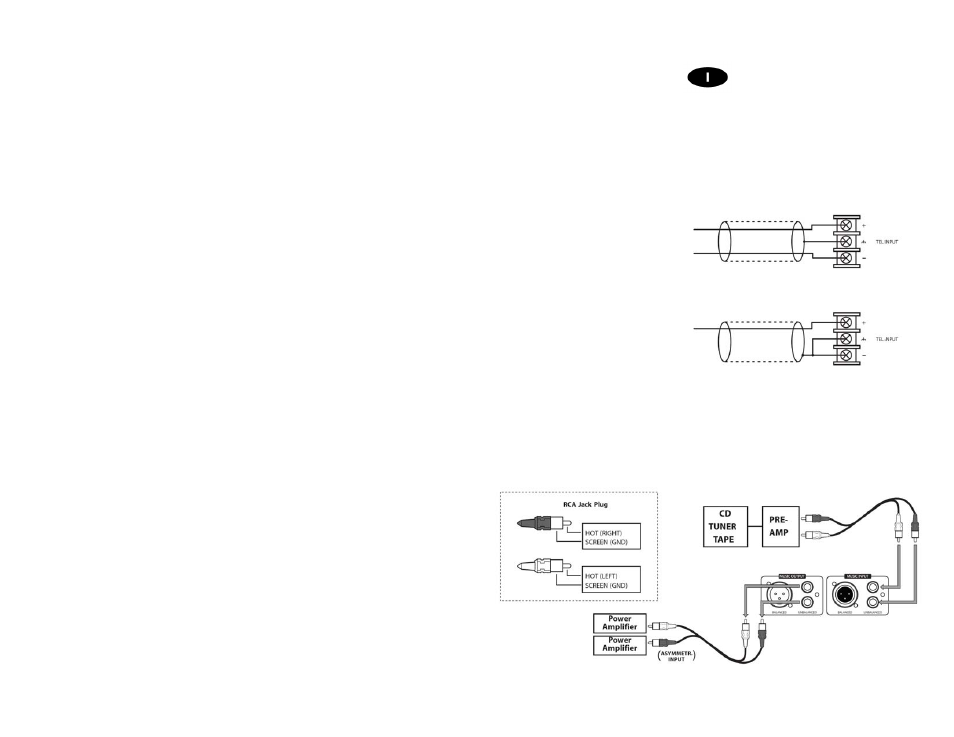

A tale scopo riferirsi ai seguenti schemi di connessione.
SBILANCIATO
