Hypertherm Powermax1650 Rev.1 - Manuale (Pagina 65)

MANUTENZIONE/LISTA DEI COMPONENTI
0
5-10
powermax1650
Manuale dell’operatore
M1
Interruttore cappuccio Interruttore di accensione
~ ~
- +
PCB2
Scheda di
alimentazione
S1
TS1
PCB1 Scheda filtro elettro- magnetico (Solo CE)
D1
Ponte di diodi in
ingresso
Regolatore
Filtro
Alimentazione Aria/Gas
Aria/Gas alla torcia
PCB3 Scheda di controllo
Sensore di trasferimento
Ugello Pezzo
Q3
IGBT
arco pilota
T2
Trasformatore
di alimentazione
D2
Ponte di diodi in
uscita
J1
~ ~
- +
lamiera o
pezzo in lavoro
Elettrodo
Torcia
Q2 IGBT inverter
L1
L2
TS2
TS3
PS1
Sensore di
pressione (gas)
V1
Elettrovalvola
(gas)
IFB
~
Ingresso CA
Messa a terra
Q1
IGBT
elevatore
70
50
STATUS
GAS
45
60
55
65
75
80
85
CPA NORMAL GOUGE
CURRENT
DOWN
MID UP AC
V

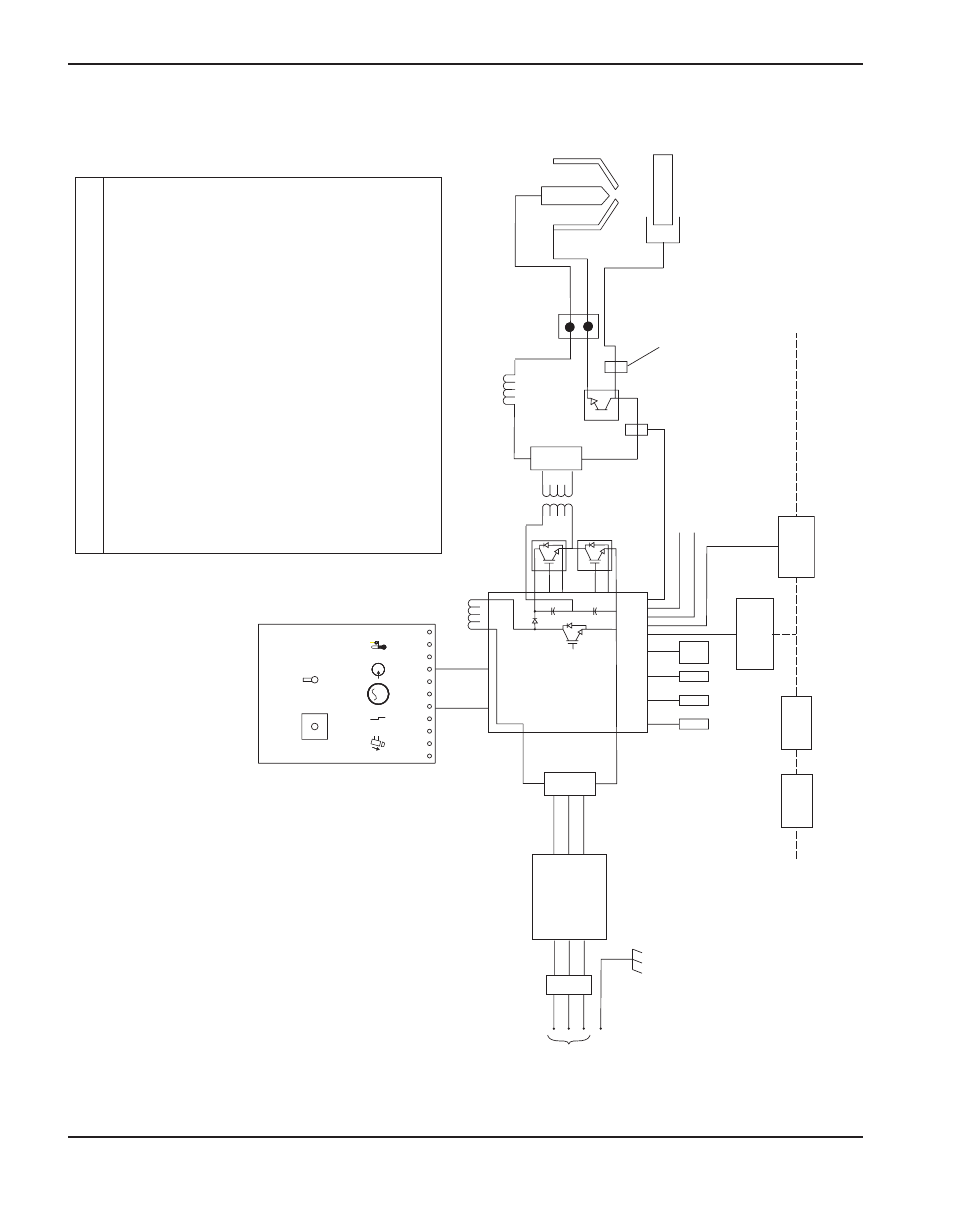

Diagramma a circuito del sistema
Sigla
Componente
D1
...................Ponte di diodi in ingresso
D2
...................Ponte di diodi in uscita
L1
....................Induttore elevatore
L2
....................Induttore di uscita
M1
...................V
entola
PCB1
..............Scheda filtro elettromagnetico
PCB2
..............Scheda di alimentazione
PCB3
..............Scheda di controllo
PS1
.................Sensore di pressione
Q1
...................IGBT
elevatore
Q2
...................IGBT
inverter
Q3
...................IGBT
arco pilota
S1
...................Interruttore On/Of
f
J1
....................Connettore
TS1,TS2
..........Sensore di temperatura dissipatore
di
calore
TS3
.................Sensore di temperatura trasformatore
T2
....................T
rasformatore di alimentazione
V1
...................Elettrovalvola
