MONTAGGIO
0
powermax1650
Manuale dell’operatore 3-15
Modifica del tipo di segnale di inizio moto macchina (XFER): da chiusura di un contatto
isolato a segnale di tensione
Al morsetto J19 sulla scheda di alimentazione è disponibile una tensione di 24 VCC (telaio negativo) con
una corrente max di 100 mA che consente di comandare un dispositivo isolato/mobile come una bobina
relè da 24 VCC (240 W o più) o un modulo industriale di isolamento dell’ingresso (con fotoisolatore
integrato). Di seguito sono illustrate le connessioni per una configurazione con l’interruttore sopra il relè.

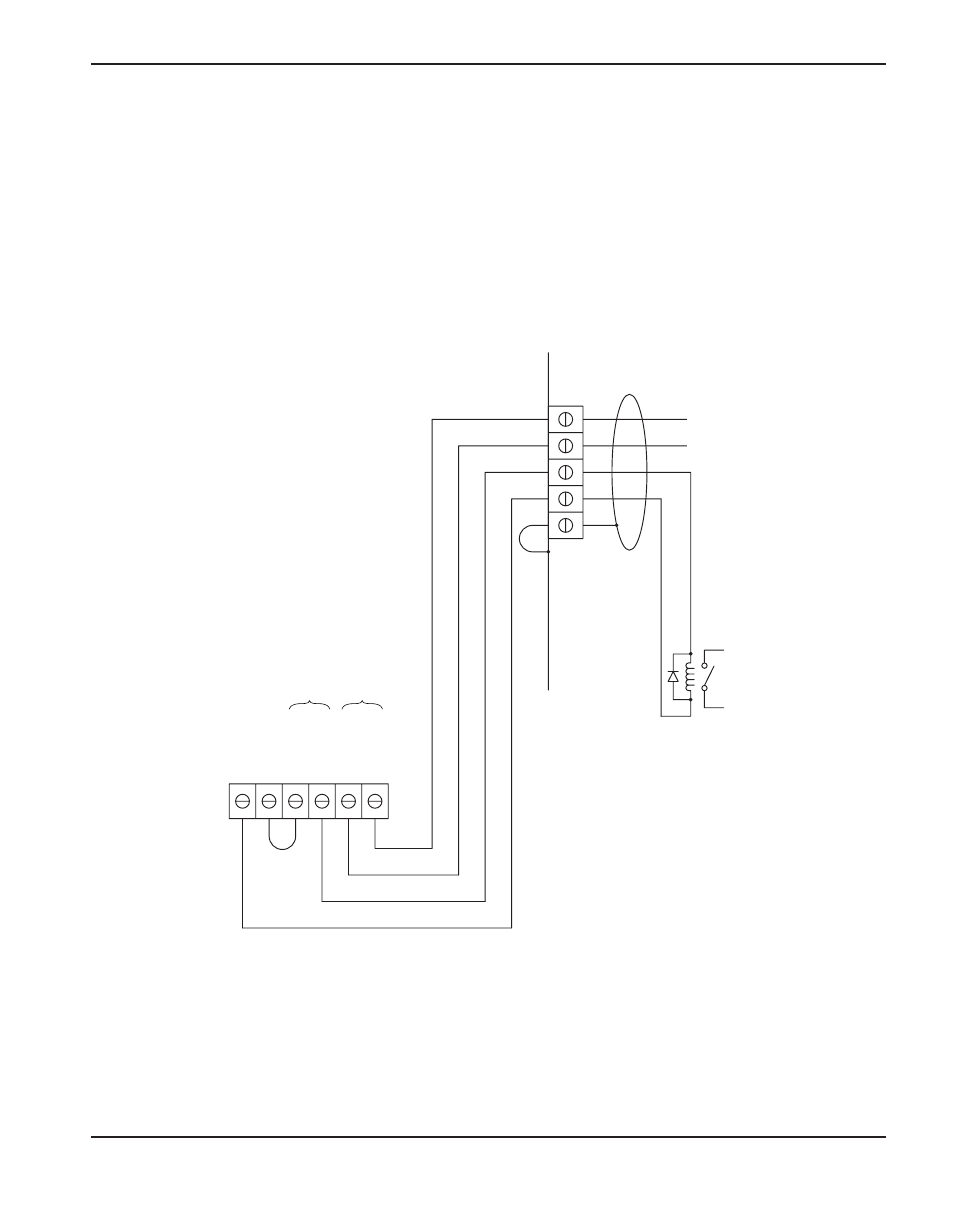

Comando di una bobina relè
Notas:
1) Bobina relè da 24 VCC
> 240 Ohm, fornita
dall’utente.
2) Usare un diodo
soppressore da 1 A, 100 V
sulla bobina, come IN4002,
IN4003, o IN4004.
Spostare il terminale nero sul
morsetto di terra (GROUND) e
aggiungere un ponticello come
illustrato in figura.
GND 24VDC BLK YEL RED WHT
J19 XFER
START
SIGNAL
BLK
SHIELD
START
4
3
14
12
13
START
SEGNALE
SCHERMO
NERO
J19 XFER START
MESSA
A
TERRA
24VCC NERO GIALLO ROSSO BIANCO
