MONTAGGIO
0
3-14
powermax1650
Manuale dell’operatore

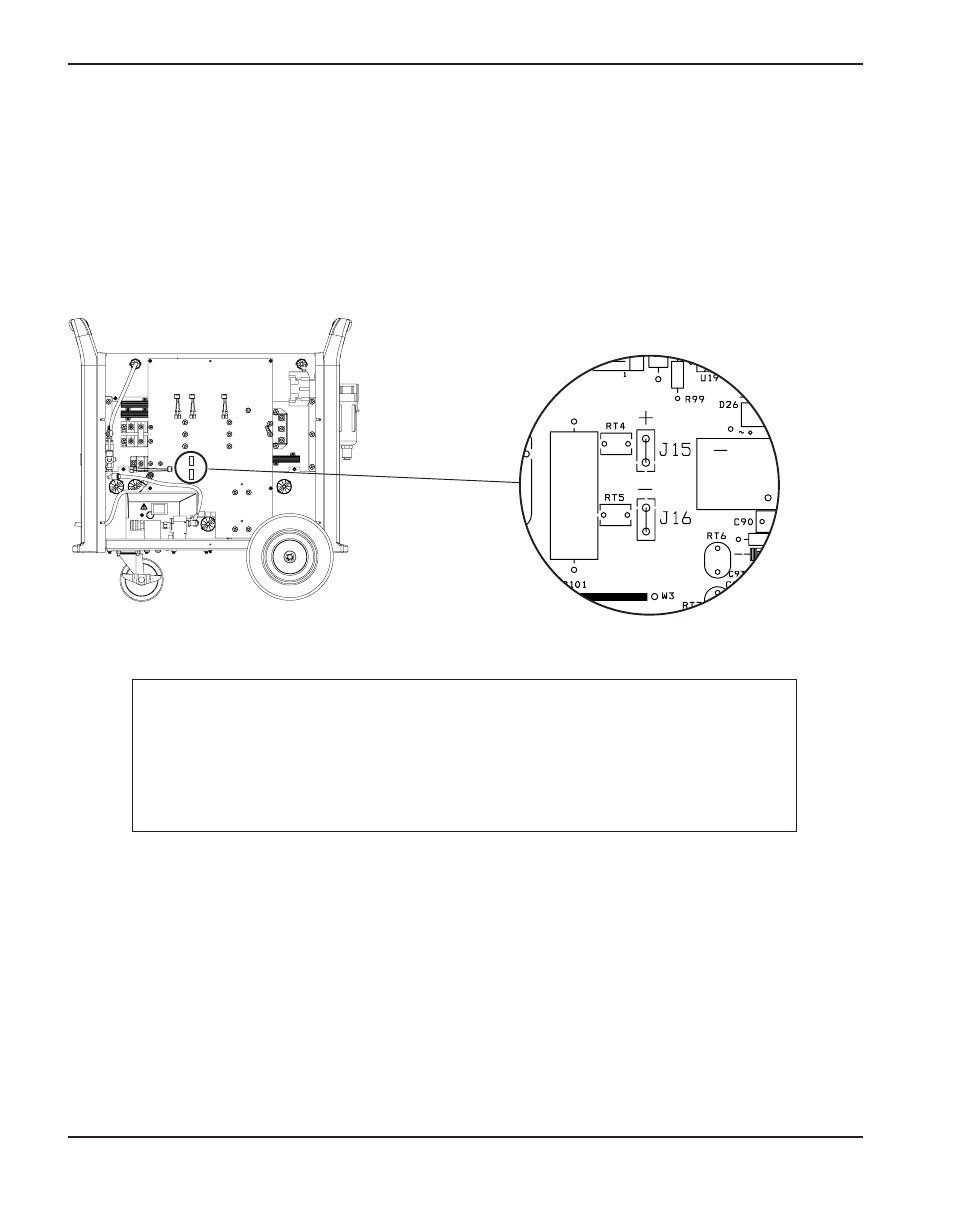

4. Individuare la scheda di alimentazione. Vedere figura sotto. Per il collegamento ai morsetti J15 e J16,
usare dei terminali isolati faston da 1/4".
5. Serrare il pressacavo.
6. Rimettere il coperchio.
Segnale: Tensione dell’arco (controllo di altezza torcia)
Tipo:
Uscita
Note:
Tensione dell’arco totale. Nessun partitore di tensione. Tensione massima
300 VCC. (Segnale non disponibile sul connettore del pannello posteriore.)
J15
+VCC
J16
-VCC
