MONTAGGIO
1
powermax1250
Manuale dell’operatore
3-17

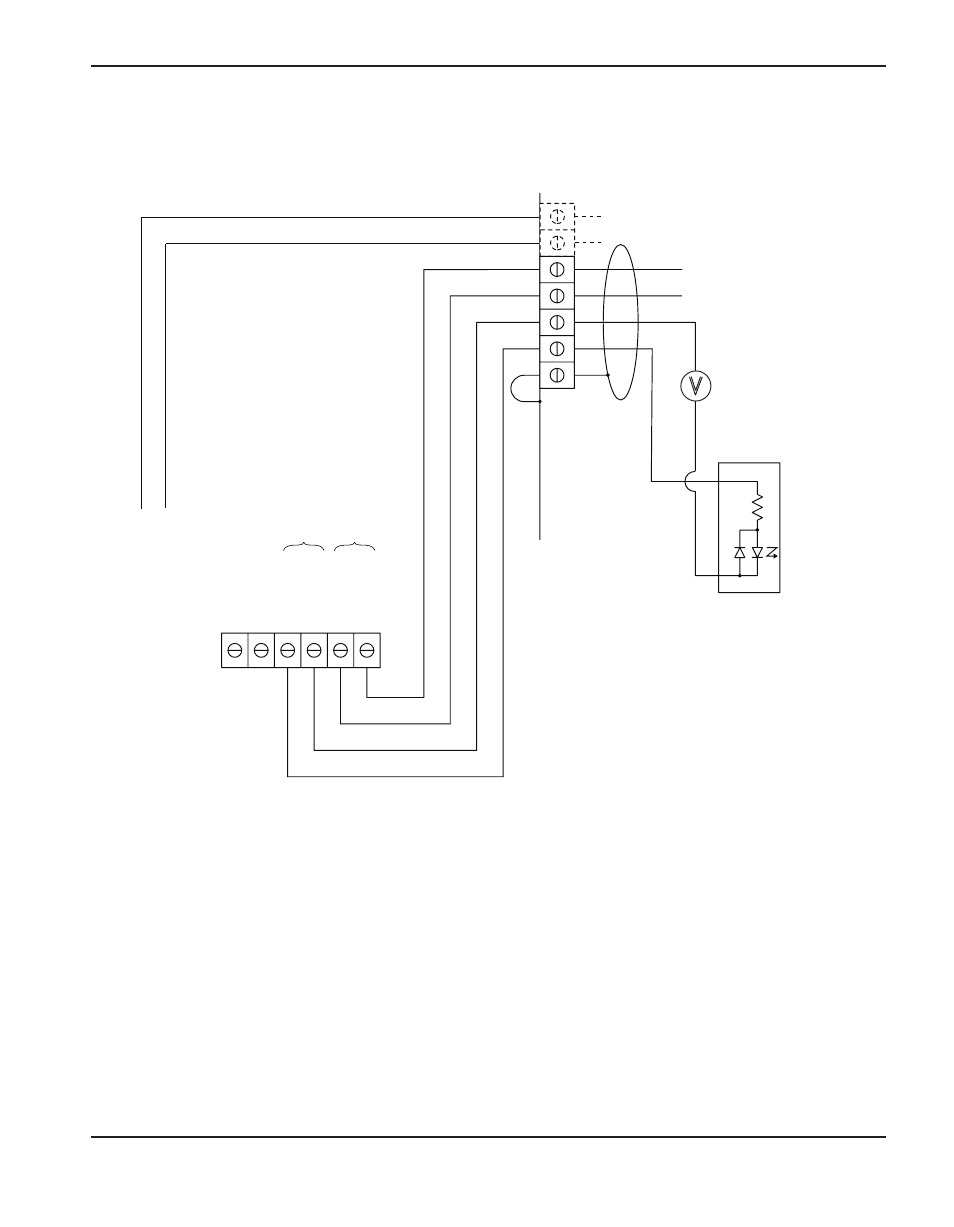

Comando di un modulo industriale di ingresso isolato con
un’alimentazione esterna
+
–
+
–
Nota:
• Modulo di ingresso isolato,
fornito dal cliente.
• Alimentazione a 24 VCC,
fornito dal cliente.
• I pin 5 e 6 si usano solo sui
sistemi dotati di cavo di
interfaccia PowermaxEdge
con partitore di tensione.
Start
Segnale
Protezione
13
12
14
3
4
6
5
V-div +
V-div -
24 VDC
Modulo di
isolamento
dell’ingresso
J19
J16 J15
M
E
S
SA A TE
R
R
A
24V
C
C
NER
O
G
IALL
O
ROSSO
BI
A
N
C
O
XFER START
