MONTAGGIO
1
powermax1250
Manuale dell’operatore 3-11

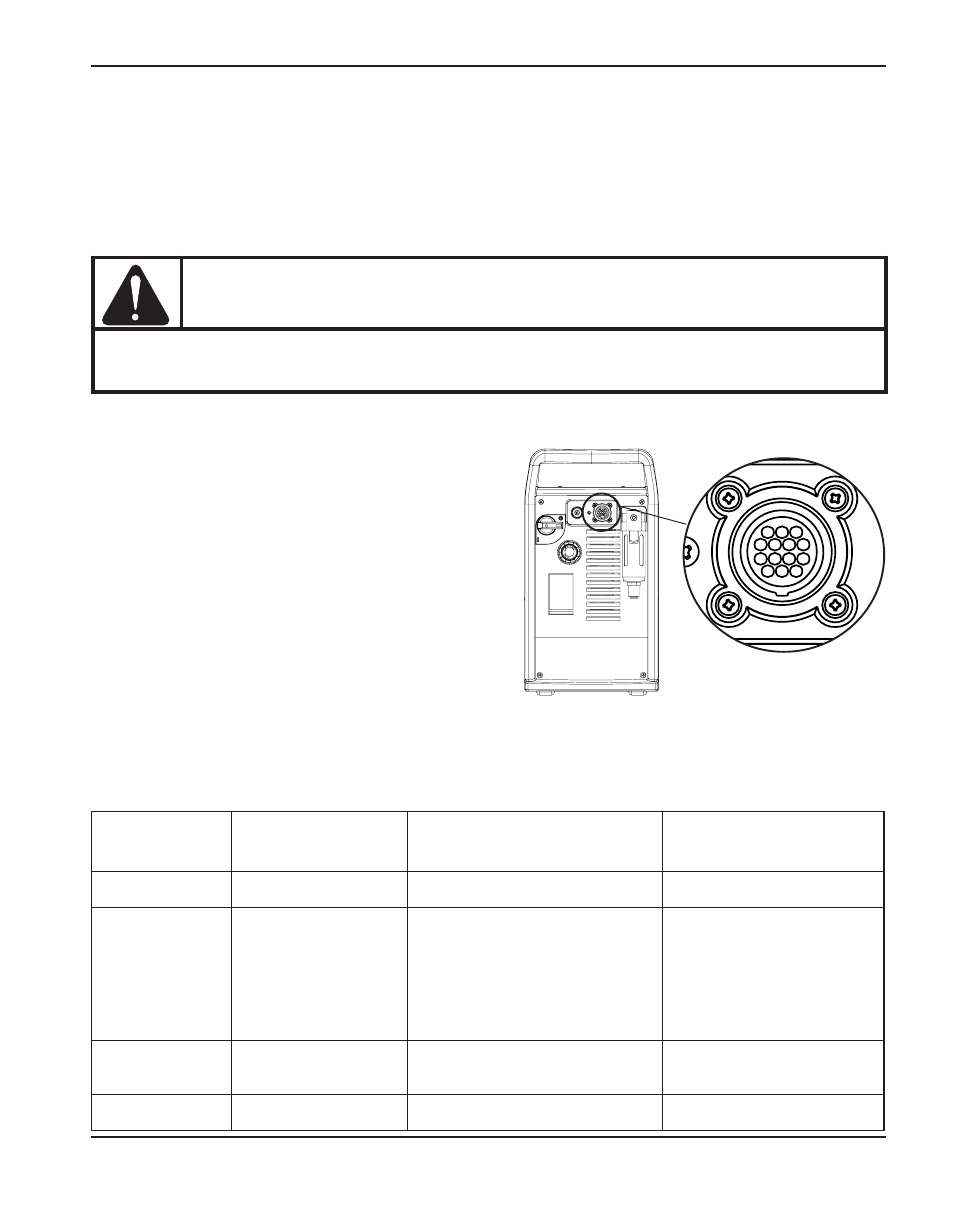

Connessione dell’interfaccia
macchina
I segnali di trasferimento ed innesco arco sono
disponibili tramite la connessione di interfaccia
macchina sul retro del generatore. Collegare il
cavo di interfaccia macchina (codice 023206) al
connettore sul pannello posteriore.
I generatori Powermax1250 contenuti all’interno
del pacchetto PowermaxEdge® comprendono un
cavo di interfaccia macchina con partitore di
tensione.
Per il collegamento del cavo di interfaccia alla
macchina utensile, fare riferimento alla seguente
tabella.
Connessione dell’interruttore volante ON/OFF
Per la torcia per macchina (T80M), gli ingressi di innesco arco sono disponibili tramite la
connessione di interfaccia macchina, sul retro del generatore. Collegare l’interruttore volante a
distanza Hypertherm (vedere l’Elenco componenti per i codici articolo) al connettore sul pannello
posteriore.
AVVERTENZA
L’interruttore volante di ACCENSIONE/SPEGNIMENTO non funziona quando è
installata una torcia di tipo manuale.
Segnale Start (avviamento del
plasma) XFER (inizio movimento macchina) PowermaxEdge (cavo di
interfaccia con partitore di
tensione)
Tipo: Ingresso Uscita Uscita
Nota: Normalmente aperto.
Tensione a circuito aperto
ai terminali di START: 18
VCA. Richiede la chiusura
del contatto per attivarsi. Normalmente aperto. Chiude un
contatto isolato quando c’è il
trasferimento d’arco. Massima
tensione sul relè o sul commutatore
dell’interfaccia macchina 120 VCA.
(fornito dal cliente) Ripartizione segnale arco 50:1
Pannello posteriore
morsetti 3, 4 12, 14 5, 6
Conduttori del cavo Verde, nero Rosso, nero Nero, rosso
