Modifica del tipo di segnale di inizio moto macchina (XFER):
da chiusura di un contatto isolato a segnale di tensione
Al morsetto J19 sulla scheda di alimentazione è disponibile una tensione di 24 VCC (telaio
negativo) con una corrente max di 100 mA che consente di comandare un dispositivo
isolato/mobile come una bobina relè da 24 VCC (240 W o più) o un modulo industriale di
isolamento dell’ingresso (con fotoisolatore integrato). Di seguito sono illustrate le connessioni per
una configurazione con l’interruttore sopra il relè.

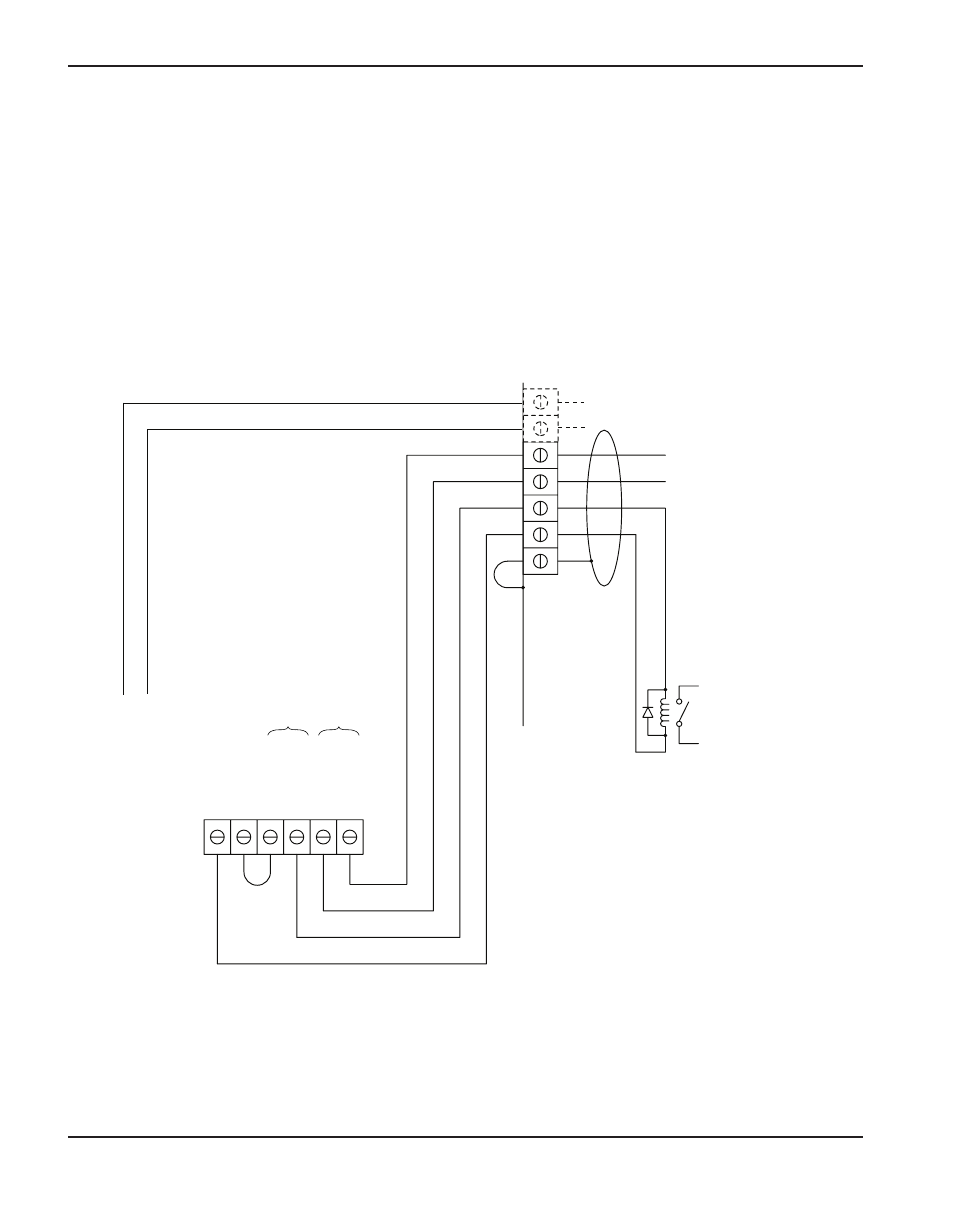

Comando di una bobina relè
Nota:
• Bobina relè da 24 VCC > 240
Ohm, fornita dall’utente.
• Usare un diodo soppressore da
1 A, 100 V sulla bobina, come
IN4002, IN4003, o IN4004.
• I pin 5 e 6 si usano solo sui sistemi
dotati di cavo di interfaccia
PowermaxEdge con partitore
di tensione.
Spostare il filo nero e aggiungere un
ponticello come illustrato.
