MONTAGGIO
1
powermax1250
Manuale dell’operatore
3-13

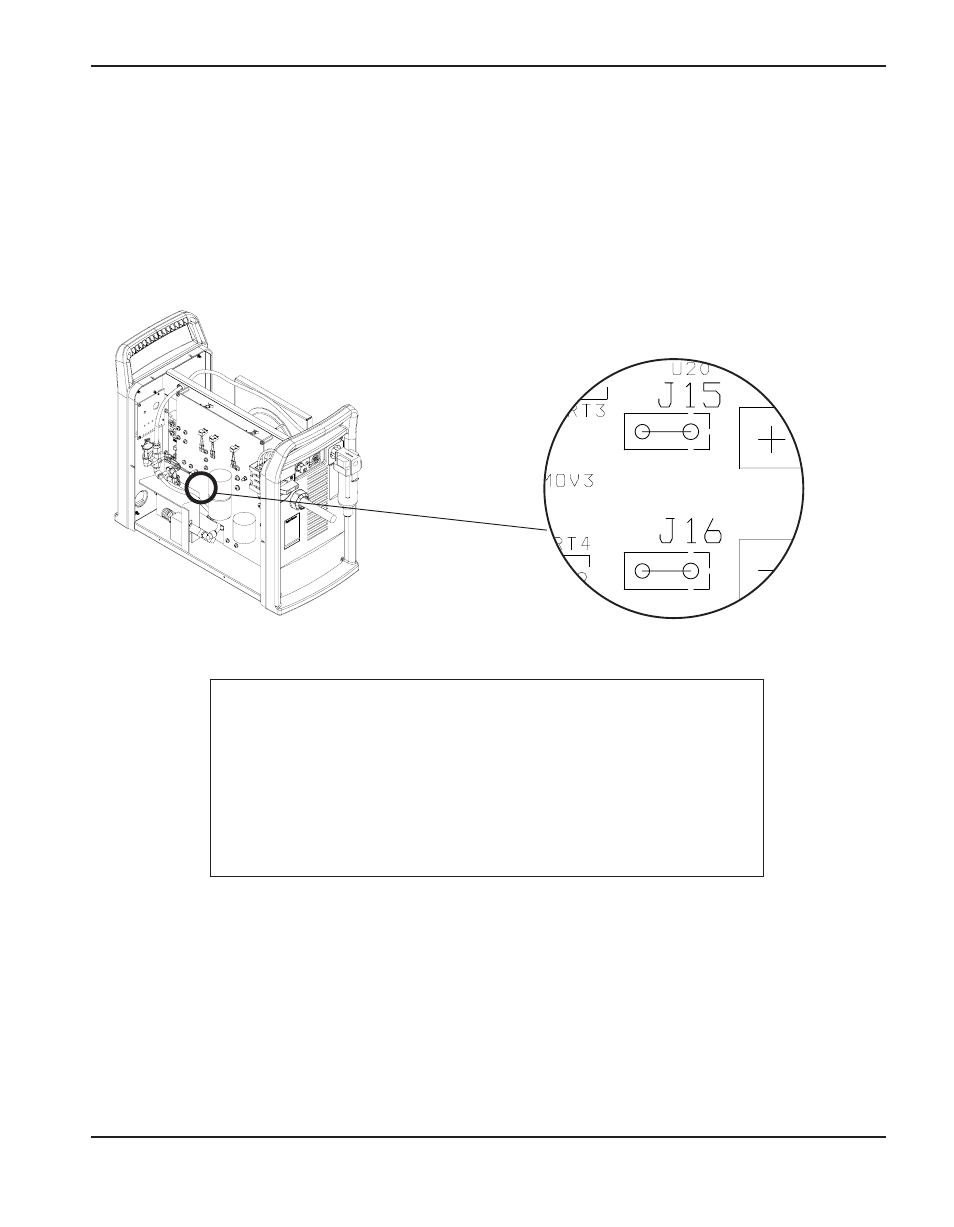

4. Individuare la scheda di potenza, come indicato sotto. Per il collegamento ai morsetti J15 e J16,
usare dei terminali isolati faston da 1/4".
Nota: Si devono portare all’esterno 120 VCA o 24 VCA.
Segnale: Tensione dell’arco (controllo di altezza torcia)
Tipo:
Uscita
Nota:
Tensione dell’arco totale. Nessun partitore di tensione.
Tensione massima 300 VCC. (Segnale non disponibile
sul connettore del pannello posteriore.)
J15
+VCC
J16
-VCC
5. Serrare il pressacavo.
6. Rimettere il coperchio.
