INSTALLAZIONE
HySpeed HSD130
Manuale di istruzioni
3-31

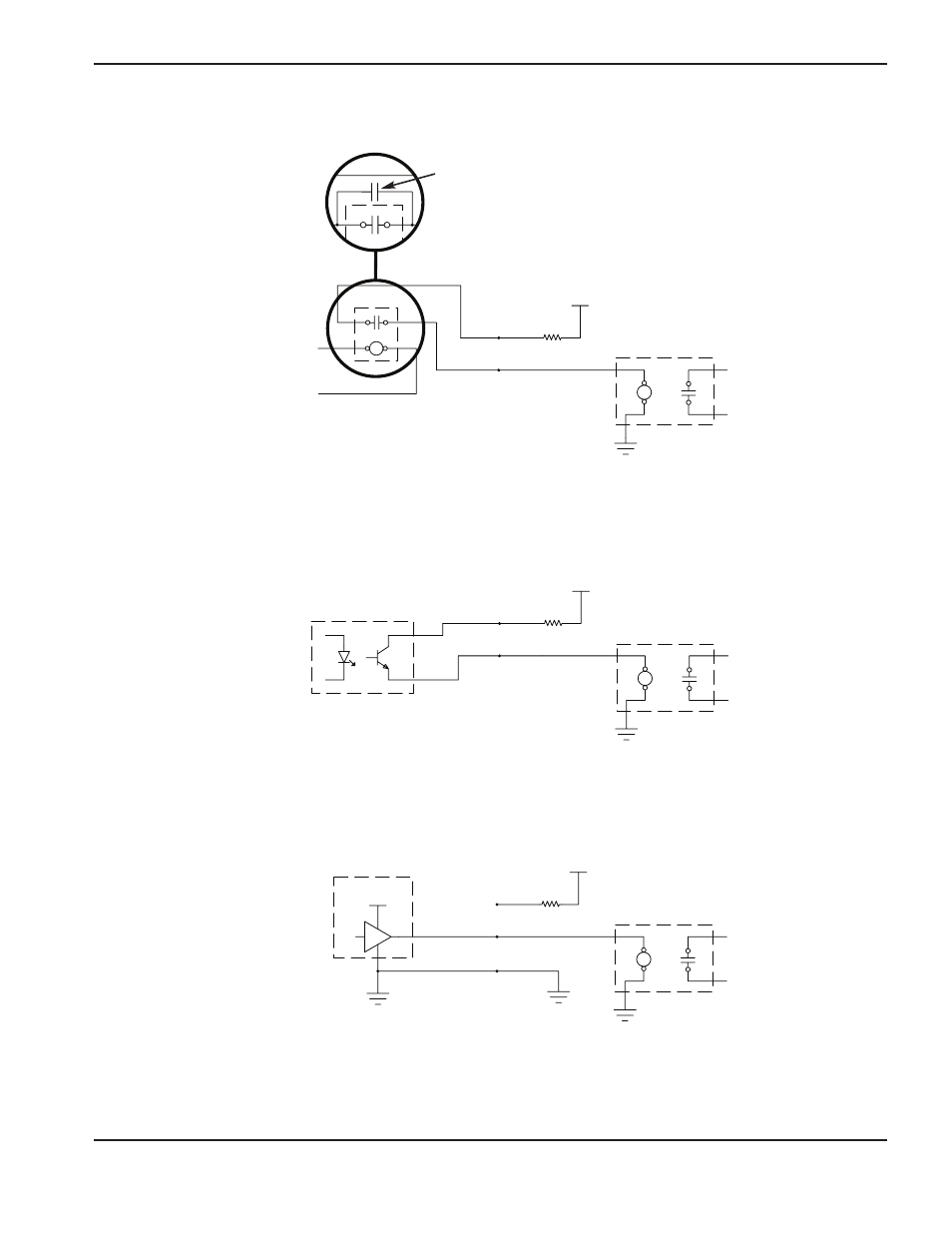

Esempi di circuiti di alimentazione
Uscita dal
CNC/PLC
Relé esterno (CA
o CC)
1. Interfaccia relé
+24VCC
HSD
Messa a
terra
2. Interfaccia fotoaccoppiatore
CNC/PLC
+24VCC
HSD
Messa a
terra
Uscita transistor
fotoaccoppiatore
12V-24VCC
CNC/PLC
+24VCC
HSD
Messa a
terra
Messa a
terra
Attuatore attivo se
segnale alto (>0)
3. Interfaccia uscita amplificata
Nota:
La durata del relè esterno può essere aumentata
aggiungendo un condensatore poliestere metallizzato
(0.022µF 100V o superiore) in parallelo con i contatti del
relè.
