MANUTENZIONE
5-36 HySpeed HSD130 Manuale di istruzioni
Individuazione dei guasti relativi ai codici di errore di alta corrente 103 e 107
1. Verificare che il sensore di corrente (CS1 o CS2) ed i cavi non siano danneggiati.
2. Scambiare CS1 e CS2 per vedere se il codice di errore passa sull’altro canale. In questo caso, sostituire il sensore
difettoso.
3. Verificare che il condensatore di sovratensione non sia cortocircuitato. Sostituire la scheda PCB6 se il contatto è
aperto.
4. Controllare che non vi siano corto circuiti dal morsetto di massa al morsetto negativo. La resistenza deve essere di
circa 100 k ø dal terminale negativo al terminale di massa. La resistenza varia se si utilizza un partitore di tensione per
un dispositivo di controllo altezza torcia.

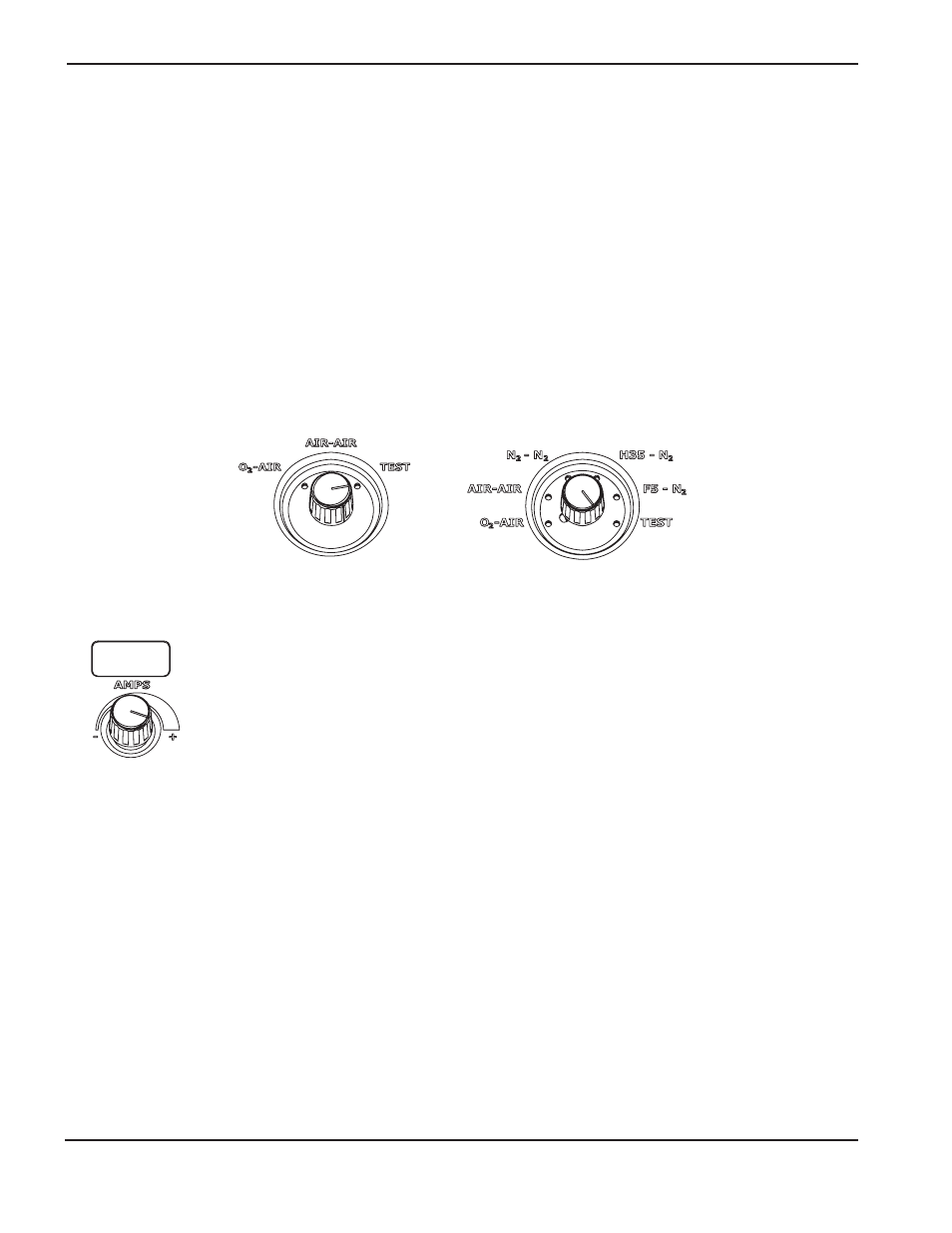

Selettore sul
generatore
Selettore sulla consolle
del gas combustibile
Test 2 – utilizzo della posizione TEST del selettore di processo
1. Portare il selettore di processo in posizione TEST.
2. Il contattore si chiude e sul display AMPS viene visualizzata la tensione a vuoto (OCV) del chopper.
3. La tensione a vuoto (OCV) è pari a 311 VCC. Il display AMPS visualizza un valore di circa 280 VCC per la tensione
a vuoto, in base al punto in cui essa viene misurata.
Nota: In qualsiasi momento mentre il sistema sta tagliando è possibile premere la manopola AMPS per
visualizzare la corrente di taglio effettiva. La frequenza di aggiornamento della visualizzazione del display
è lenta, ma è possibile confrontare il valore con il setpoint del controllo di altezza.
