INSTALLAZIONE
3-8 HySpeed HSD130 Manuale di istruzioni
Procedure consigliate di messa a terra e schermatura
Introduzione
Questo documento descrive le procedure di messa a terra e di schermatura necessarie affinché l’installazione di un
sistema di taglio plasma sia protetta contro i disturbi causati dalle interferenze in radio frequenza (RFI) e dalle
interferenze elettromagnetiche (EMI). Verranno descritti i 3 sistemi di messa a terra indicati sotto. A pagina 5 è riportato
uno schema di riferimento.
Nota: queste procedure potrebbero non essere efficaci in tutti casi per l’eliminazione dei disturbi
causati da interferenze di tipo RFI/EMI. Quanto indicato nel seguito è stato applicato a
numerose installazioni con eccellenti risultati ed è buona norma che queste procedure siano
parte integrante del processo di installazione. I metodi utilizzati per applicare queste procedure
possono variare da sistema a sistema; tuttavia, per tipologie di prodotto simili, essi dovrebbero
restare il più uniformi possibili.
Tipi di messa a terra
A. Messa a terra di sicurezza (PE) o di servizio. Questo sistema di messa a terra si applica alla tensione della linea di
alimentazione. Esso elimina il rischio di scossa elettrica per le persone su qualsiasi componente dell’attrezzatura o
sul banco di taglio. Esso prevede il collegamento della terra di servizio sul generatore plasma e sugli altri sistemi, per
esempio il CNC e i motori, così come il dispersore aggiuntivo di terra collegato al banco di taglio. Sui circuiti plasma,
la terra viene portata dal telaio del generatore plasma al telaio di ogni singola consolle attraverso i cavi di
interconnessione.
B. Messa a terra dell’alimentazione CC o della corrente di taglio. Questo sistema di messa a terra completa il percorso
della corrente di taglio dalla torcia verso il generatore. Esso richiede che il cavo positivo proveniente dal generatore
sia collegato saldamente al bus di terra del banco di taglio tramite un cavo di sezione appropriata. Esso richiede
anche che le piastre di supporto della lamiera realizzino un buon contatto con il banco e con la lamiera.
C. Messa a terra e schermatura per interferenze RFI ed EMI. Questo sistema di messa a terra limita la quantità di
“disturbo” elettrico emesso dai sistemi plasma e di azionamento motori. Esso limita anche la quantità di disturbi
ricevuti dal CNC e dagli altri circuiti di controllo e di misura. La descrizione di questa procedura di messa a
terra/schermatura rappresenta l’obiettivo principale di questo documento.

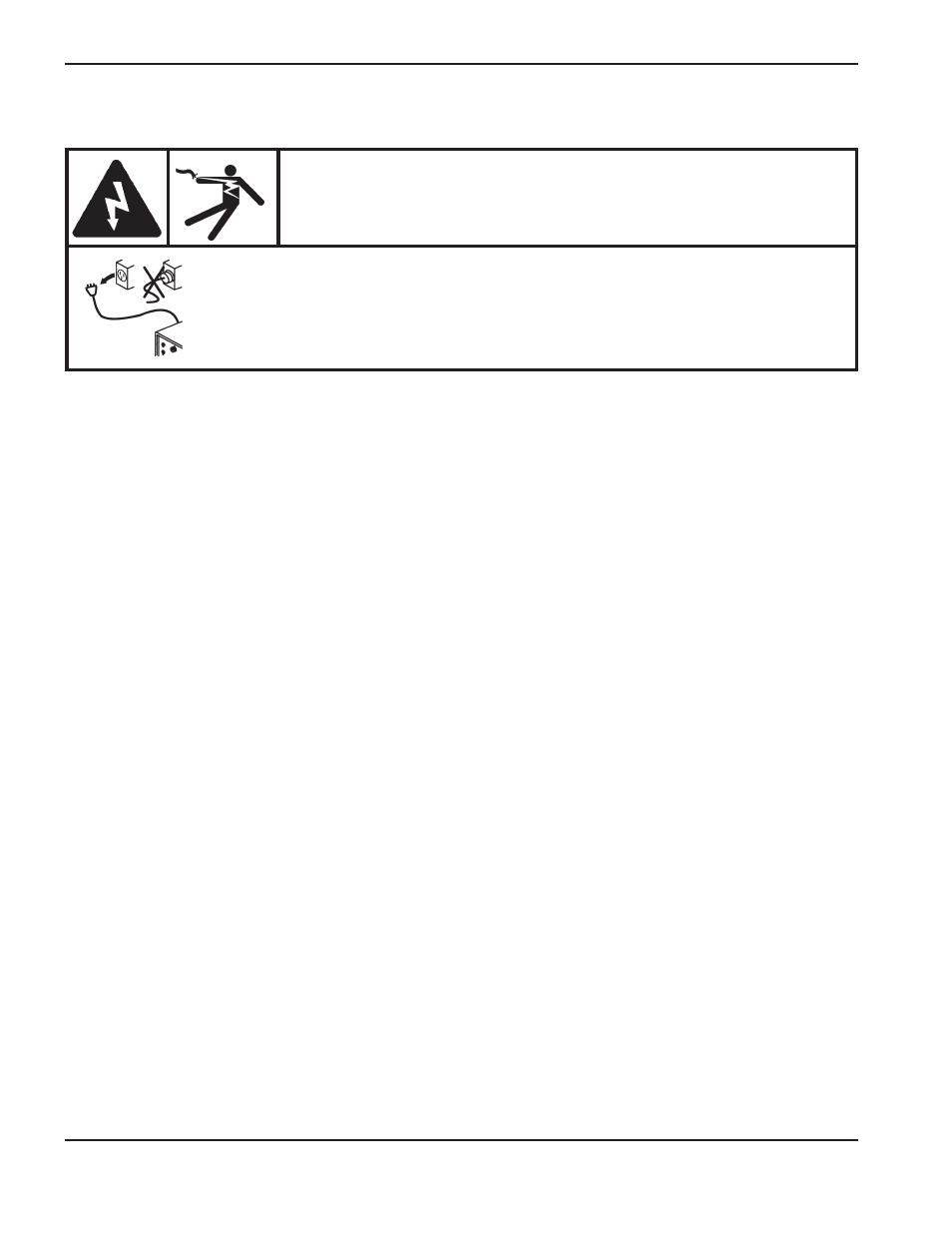

PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Prima di eseguire qualsiasi operazione di manutenzione, scollegare l’alimentazione
elettrica. Tutti i lavori che richiedono la rimozione del coperchio del generatore
devono essere eseguiti da un tecnico qualificato.
Consultare la Sezione 1 del manuale di istruzioni del sistema plasma per maggiori
informazioni sulla sicurezza.
