APPENDICE – FILTRAGGIO DELL’ARIA
HYPERTHERM Sistemi di taglio plasma
4/19/96
FILTRAGGIO DELL’ARIA DA UN COMPRESSORE
La purezza del gas è di importanza fondamentale per ottenere la massima durata dei ricambi torcia nonché
per ottenere la massima qualità di taglio che l’apparecchiatura al plasma Hypertherm è in grado di offrire.
Sia l’aria di protezione che quella di plasma devono essere pulite, asciutte e prive d’olio e l’aria deve essere
erogata alla pressione ed alla portata specificate per ciascun sistema al plasma. Se l’alimentazione
pneumatica contiene umidità, goccioline d’olio o particelle di sporco, la qualità del taglio verrà compromessa
e la durata dei ricambi torcia risulterà ridotta, con il conseguente incremento dei costi di produzione.
Al fine di ottimizzare sia la durata dei ricambi che la qualità del taglio, la Hypertherm raccomanda un processo
di filtraggio a tre fasi dell’aria erogata dal compressore, onde eliminare gli agenti contaminanti
dall’alimentazione pneumatica.
Procedura
1. La prima fase del filtraggio dovrebbe essere in grado di rimuovere almeno il 99% di tutte le particelle e
goccioline di liquidi di dimensioni fino ad un minimo di 5 micron. La Hypertherm raccomanda il
Filtro/Separatore Aria Centriflex serie “C” o “T” della Hankison – od un prodotto con caratteristiche
tecniche equivalenti di diversa fabbricazione – da usare con i sistemi al plasma Hypertherm.
2. La seconda fase deve essere costituita da un filtro di tipo coalescente per l’eliminazione dell’olio. Questo
filtro dovrebbe essere in grado di eliminare il 99,99% delle particelle di dimensioni fino ad un minimo di
0,025 micron. La Hypertherm raccomanda il Filtro Aerolescer serie “A” della Hankison – od un prodotto
con caratteristiche tecniche equivalenti di diversa fabbricazione – da usare con i sistemi al plasma
Hypertherm.
3. La terza e finale fase di filtraggio deve essere costituita da un filtro assorbente al carbone attivo che elimini
il 99,999% delle particelle di olio o di idrocarburi che non siano state intrappolate nelle fasi precedenti. La
Hypertherm raccomanda il Filtro Hypersorb serie “H” della Hankison – od un prodotto con caratteristiche
tecniche equivalenti di diversa fabbricazione – da usare con i sistemi al plasma Hypertherm.

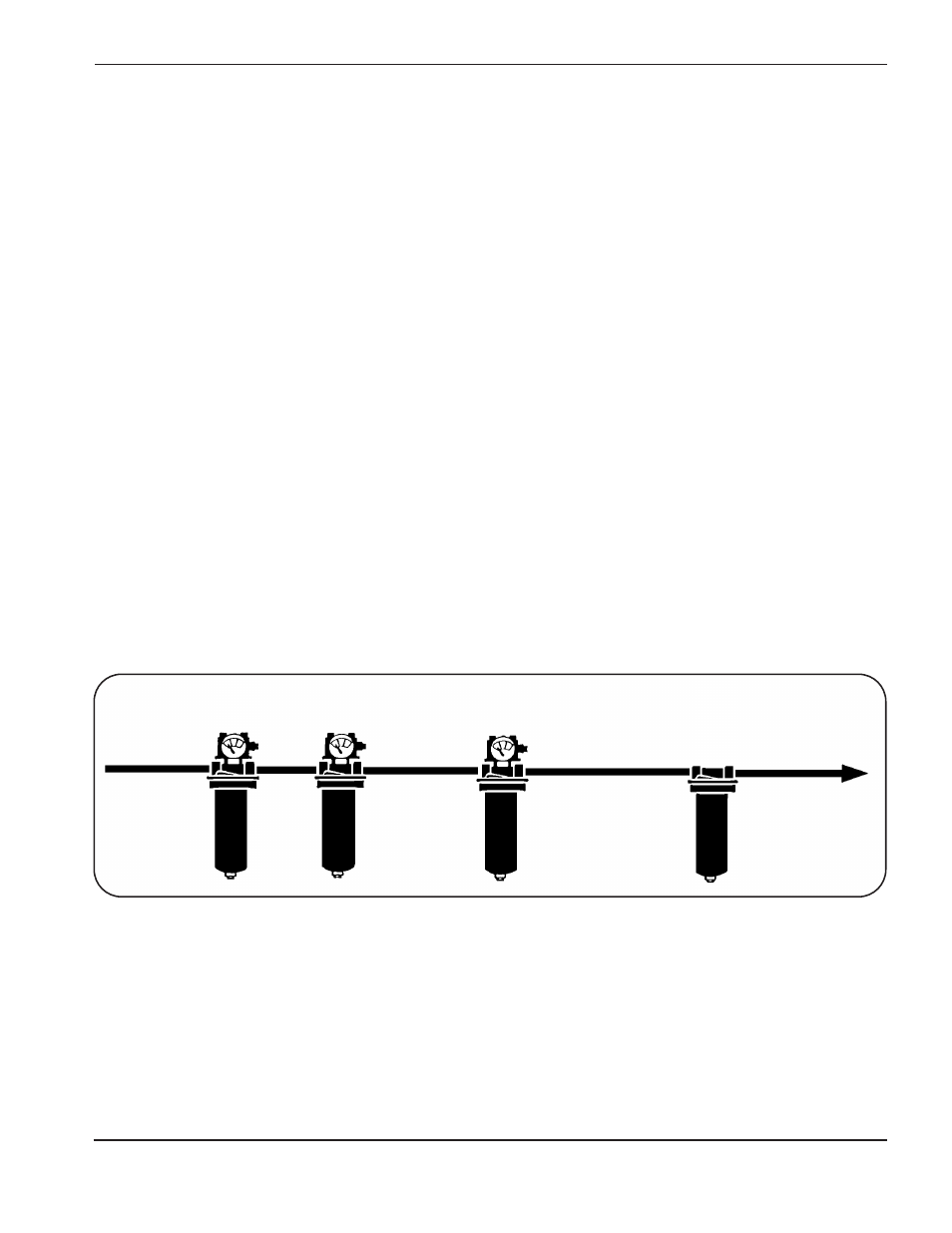

Installazione del sistema di filtraggio a tre fasi
dall’alimentazio
ne pneumatica
al sistema
al plasma
Serie C o serie T
(acqua & particelle)
Serie A
(Olio)
Serie H
(vapore d’olio)
