Regolazione finale della torcia (Fig. 2-8)
• Cercare il valore della distanza torcia – lamiera sulle Tabelle di taglio per lo spessore del materiale da
tagliare.
• Allentare la vite di fissaggio sulla staffa di montaggio della torcia e posizionare la torcia ad un’altezza dalla
lamiera pari al doppio dell’altezza specificata alla voce “distanza torcia – lamiera” (altezza di taglio).
Questa viene considerata come l’altezza iniziale, prima dello sfondamento. (La torcia taglia all’altezza
specificata come “distanza torcia – lamiera” dopo aver effettuato lo sfondamento).
• Serrare la vite di fissaggio in questa posizione.
Nota n°1: Se non si usa il rilevamento dell’altezza iniziale (IHS), regolare l’altezza iniziale della torcia
con le staffa di montaggio standard ad un’altezza doppia rispetto all’altezza di taglio.
Nota n°2: Se non si verifica un trasferimento d’arco quando l’altezza di sfondamento viene impostata
al doppio della distanza di taglio (in caso di materiale spesso da tagliare con correnti
elevate), diminuire gradualmente l’altezza iniziale di sfondamento della torcia fino a che non
si ha trasferimento d’arco.
19. Impostare l’altezza iniziale della torcia su ON e premere il pulsante START (Avvio) sul sistema. Dopo che si è
verificato il trasferimento dell’arco ed è trascorso il tempo di ritardo, la torcia sfonda il materiale. Premere il
pulsante STOP per interrompere l’arco plasma. Verificare che la spia UP (ALTO) si accenda e che la torcia
risalga fino al fine corsa superiore.
Sonde
Boccola di posizionamento
della torcia
Staffa di montaggio
della torcia
Vite di fissaggio
Cavi che arrivano alla
consolle alta frequenza
remota, alla consolle del
gas ed alla consolle della
valvola motorizzata.

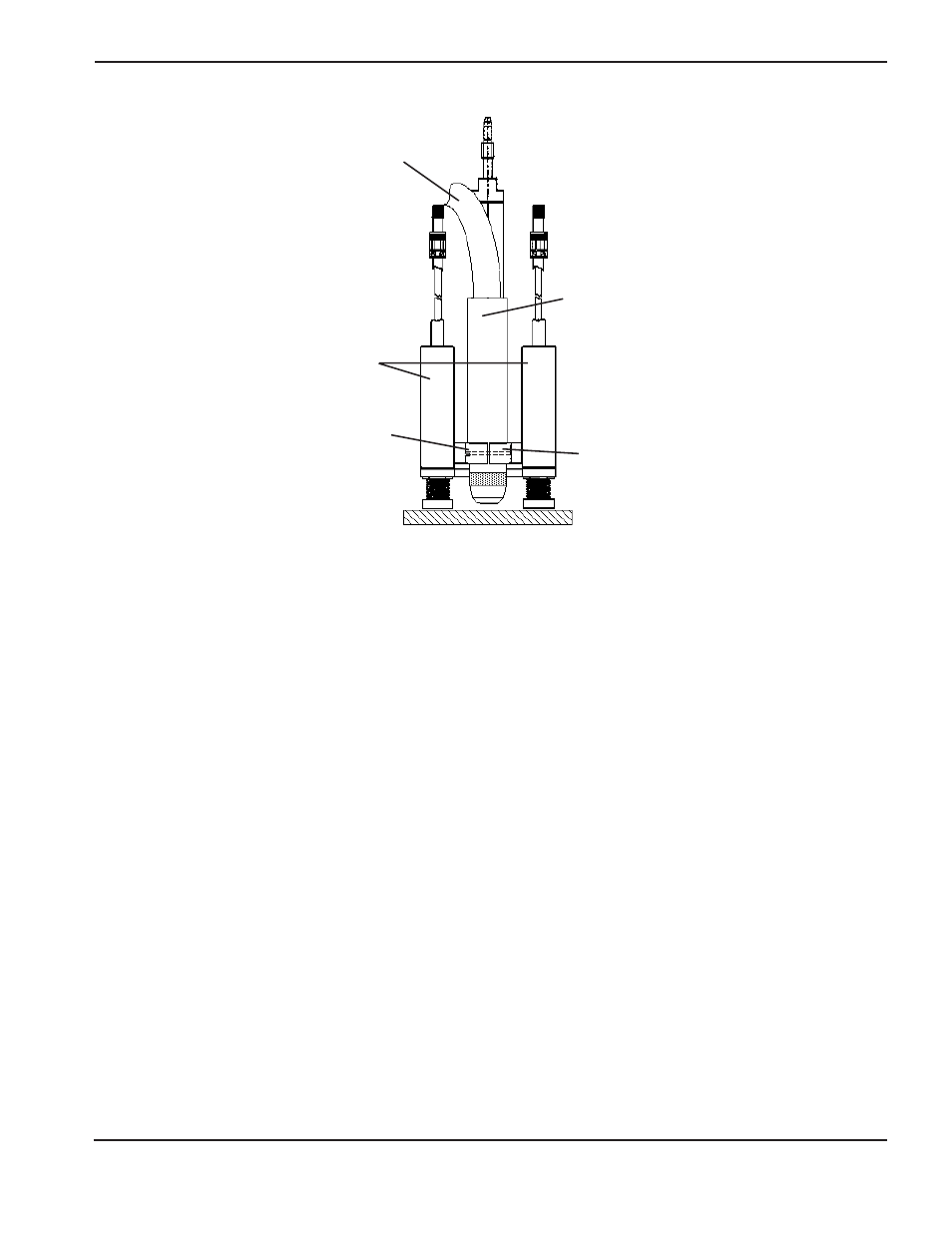

Figura 2-8 Torcia con sonde induttive
