APPENDICE A – ALIMENTATORE H401 UTILIZZATO COME SLAVE
10/4/00
HT4001 Manuale dell’operatore a-5

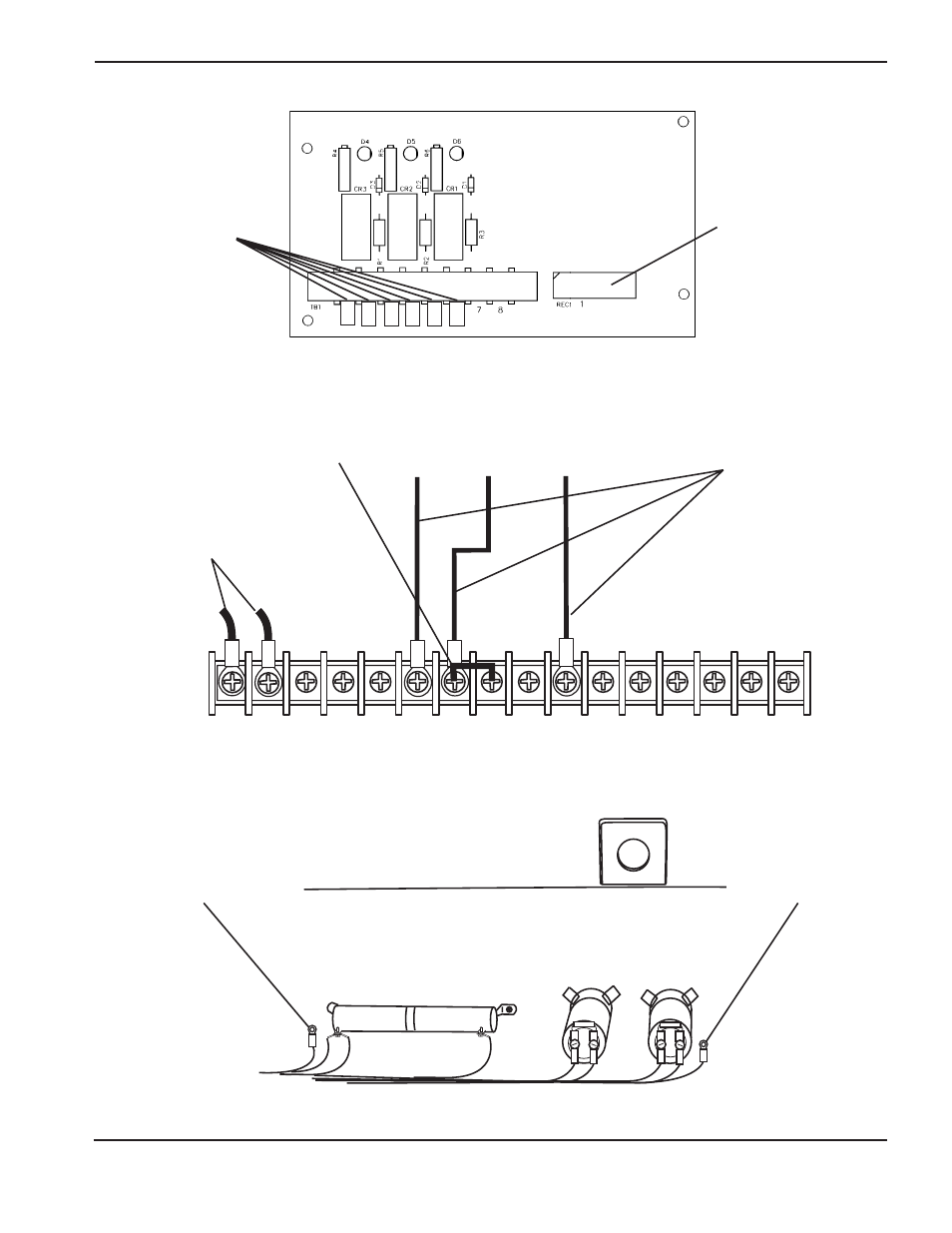

Figura a-2 Collegamenti della scheda di mantenimento della corrente
Figura a-3b Rimozione del circuito di iniezione sovracorrente dell’alimentatore H401
Figura a-3a Collegamenti della morsettiera dell’alimentatore H401
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
57 58 43 48 46
Dal cavo slave
123377
Dal cablaggio 129375
Dal cavo slave
123377
Rimuovere il ponticello tra i terminali 8 e 9 ed installarlo tra i
terminali 7 e 8, come illustrato.
Cablaggio
129375
1 2 3 4 5 6
Rimuovere i filo 108 Rimuovere i filo 107
