2 – Installazione
Montare la torcia

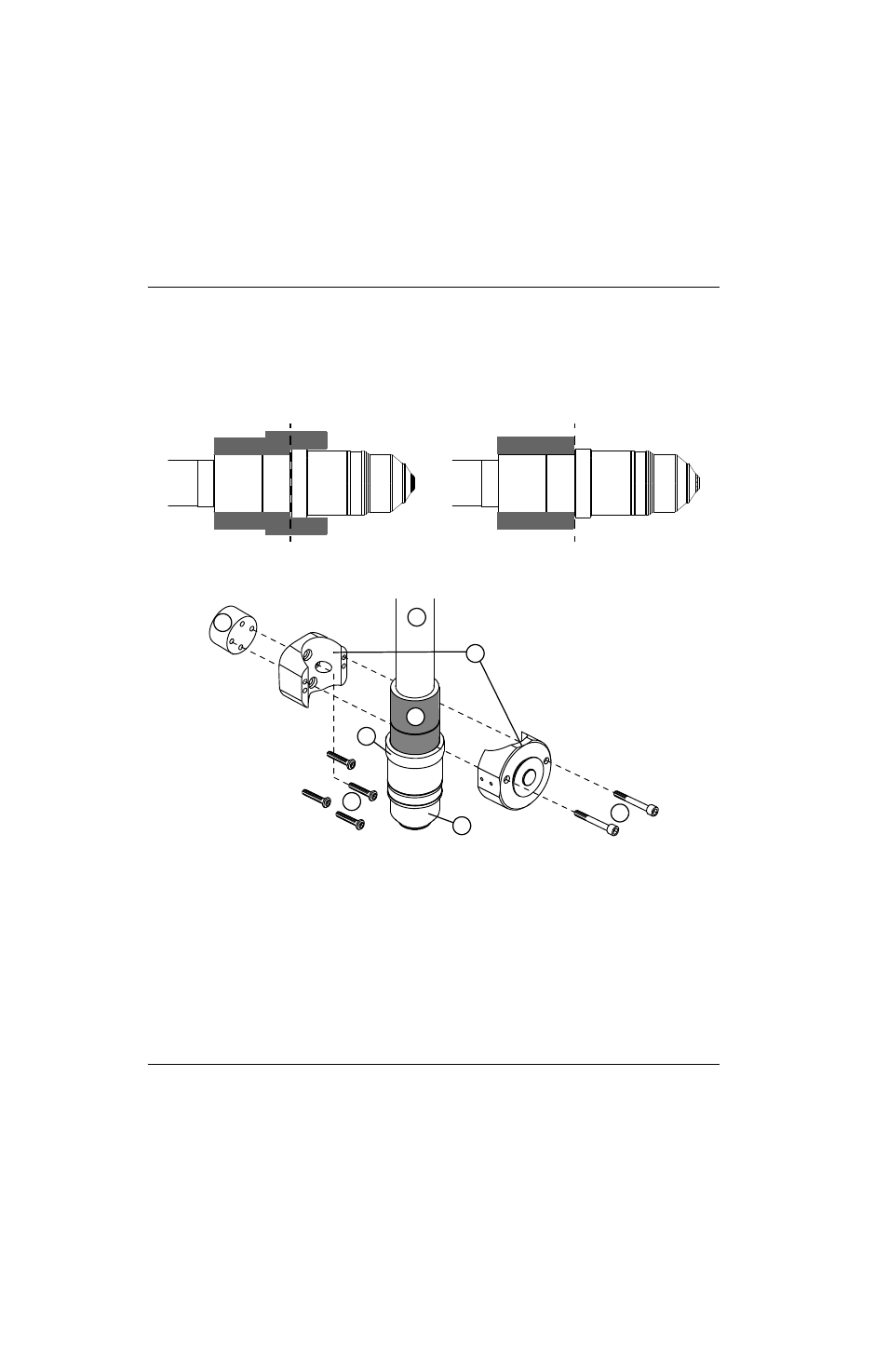

Usare solo l’area di montaggio per montare la torcia. Vedere Figura 15 per localizzare quest’area. L’isolatore separa
la staffa di montaggio e il corpo della torcia per evitare l’inarcamento. Non usare una staffa di montaggio con materiale
conduttivo che supera l’isolatore. Vedere
Figura 14 per un esempio di montaggio corretto e non corretto.
Figura 14
Figura 15
* I consumabili non sono inclusi con il gruppo torcia. Acquistare i consumabili separatamente.
In base all’applicazione, Hypertherm fornisce una staffa di montaggio adatta alla torcia. Vedere Staffa di montaggio a
pagina 29. Usare la staffa di montaggio torcia e seguire le istruzioni del produttore su come montare la torcia nella staffa
di montaggio.
Non corretto Corretto
1
2
3
4
5
6
7
8
1 Spaziatore
2 Area di montaggio (grigio)
3 Isolatore (non utilizzare quest’area per il montaggio)
4 Viti spaziatrici (4)
5 Consumabili*
6 Viti staffa (2)
7 Staffa di montaggio
8 Cavo torcia
