22 HPRXD Short Torch Manuale di istruzione 808894
2 – Installazione

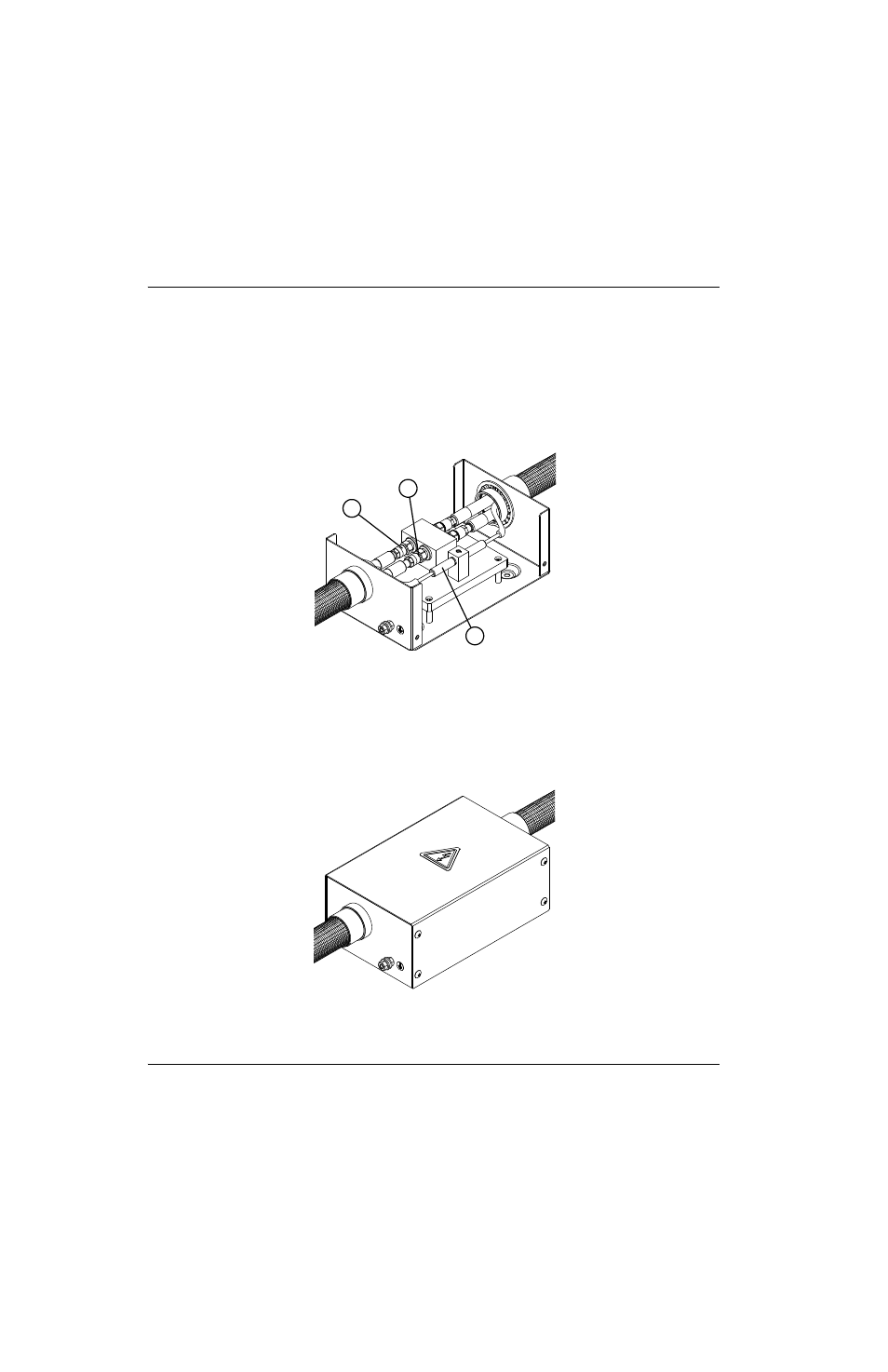

Torcia corta con cavo integrato collegato alla cassetta di giunzione
1. Collegare la torcia corta con cavo integrato alla cassetta di giunzione.
 Il cavo della torcia può essere collegato a entrambe le estremità della cassetta
di giunzione.
Figura 11
2. Installare il coperchio della cassetta di giunzione.
Figura 12
Dalla torcia
Dalla consolle di accensione
2
3
1
1 Tubo di alimentazione del refrigerante (verde)
2 Tubo di ritorno del refrigerante (rosso)
3 Cavo dell’arco pilota (giallo)
