20 HPRXD Short Torch Manuale di istruzione 808894
2 – Installazione
Collegare i cavi
 Non stringere eccessivamente i collegamenti.
Collegamento della cassetta di giunzione alla consolle di accensione
1. Collegare un’estremità del cavo della cassetta di giunzione alla cassetta di giunzione.
 Il cavo può essere collegato a entrambe le estremità della cassetta di giunzione.

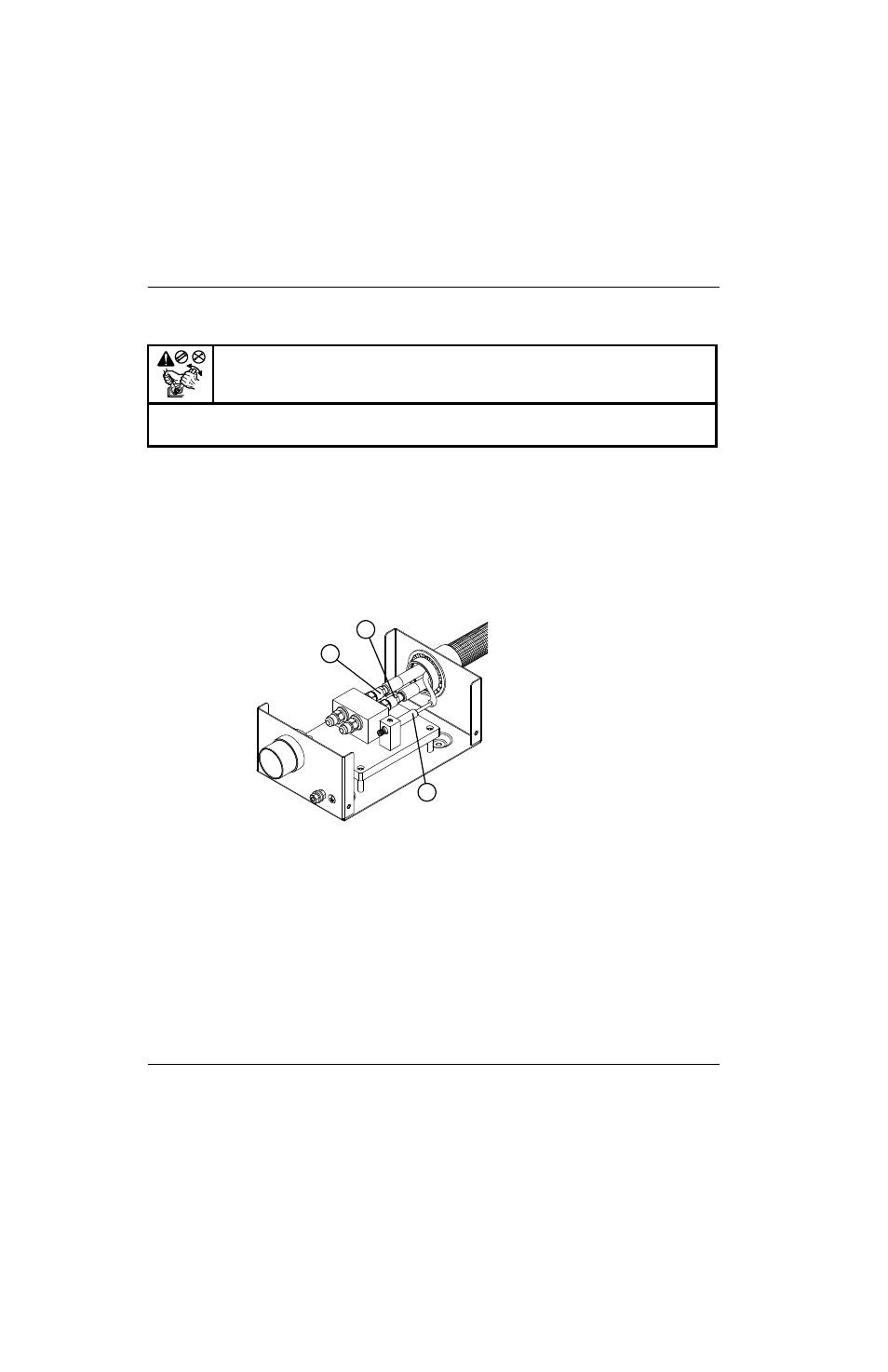

Figura 9
ATTENZIONE!
Usare sempre 2 chiavi per allentare e stringere correttamente i raccordi menzionati in queste
procedure.
Dalla consolle di accensione
2
3
1
1 Tubo di alimentazione del refrigerante (verde)
2 Tubo di ritorno del refrigerante (rosso)
3 Cavo dell’arco pilota (giallo)
