HPRXD Short Torch Manuale di istruzione 808894
21
2 – Installazione
2. Collegare l’altra estremità del cavo della cassetta di giunzione alla consolle di accensione.

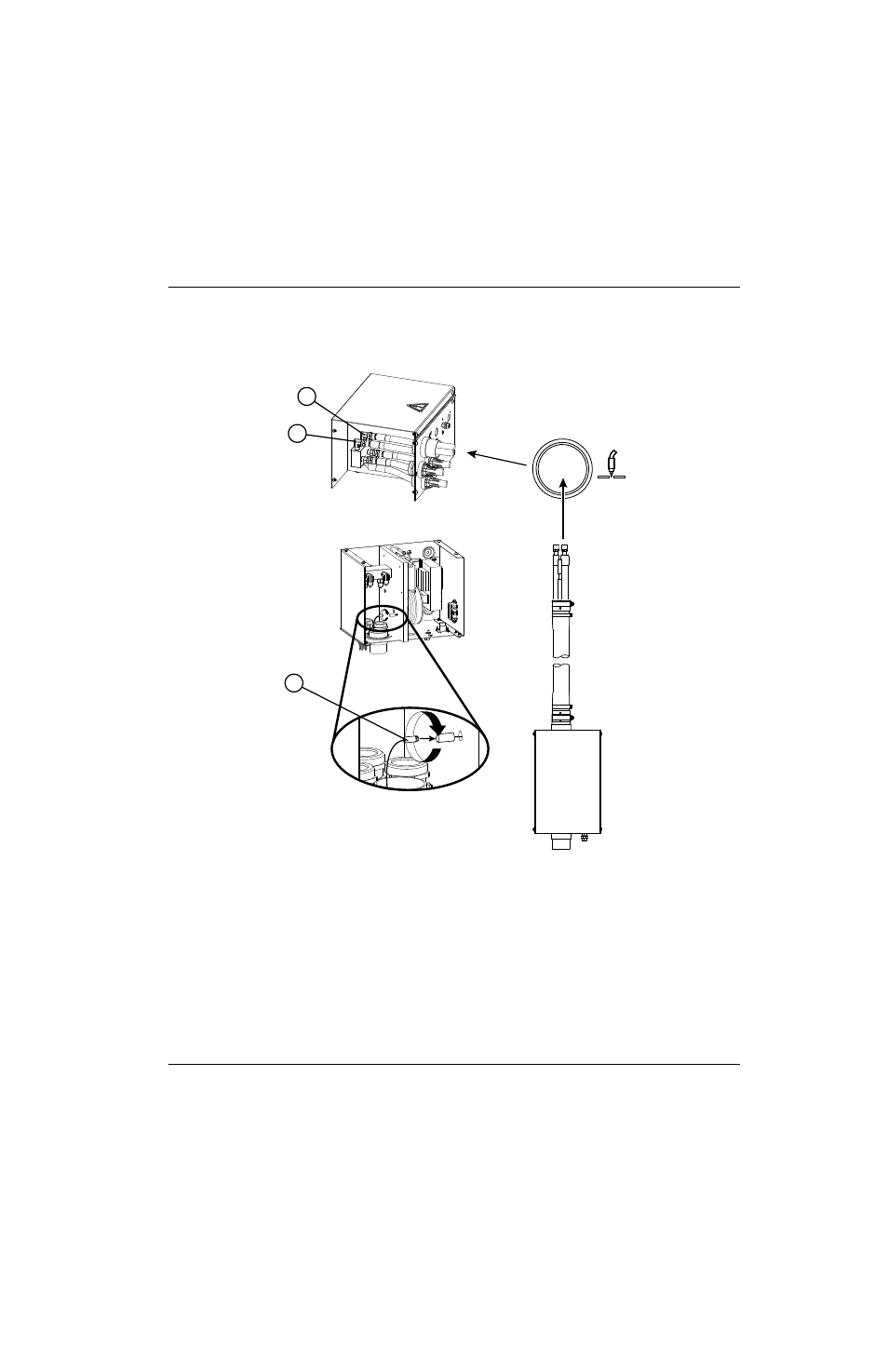

Figura 10
1
2
3
1
Tubo di alimentazione del refrigerante (verde)
2
Tubo di ritorno del refrigerante (rosso)
3
Cavo dell’arco pilota (giallo)
