Misure di corrente
L'analizzatore può eseguire misurazioni di corrente
continua, alternata e alternata+continua sino a 10 mA. Per
eseguire una misura di corrente procedere come segue.
1. Premere il pulsante funzione Leakage dal menu
Point-To-Point.
2. Premendo  o  si seleziona la modalità di
misurazione solo c.a., solo c.c. o c.a.+c.c.
3. Inserire i cavi di test nei connettori ROSSO (V/ Ω /A) e
NERO.
4. Mettere i puntali a contatto di due punti tra i quali
circola la corrente da misurare e leggere la misura sul
display dell'analizzatore.
Simulazione di forme d’onda ECG
L'analizzatore è in grado di generare varie forme d'onda
sui terminali delle parti applicate. Questi segnali servono a
misurare le caratteristiche prestazionali dei monitor ECG e
delle stampanti a nastro di carta ECG. Vedere la Figura 34
per le connessioni tra l'analizzatore e un monitor ECG. Per
monitor con connettori a scatto, inserire l'adattatore
BJ2ECG nei connettori sul lato superiore dell'analizzatore
e collegare le derivazioni del monitor ai connettori a scatto
sull'adattatore.
Nota
Se il monitor/interprete ECG ha dei terminali del
tipo a banana e non a scatto, usare il connettore
universale opzionale per l'adattatore per
connettori a banana per collegare l'analizzatore.
Per accedere al menu di simulazione di forme d’onda
ECG, illustrato nella Figura 33, premere . Da questo
menu è possibile selezionare diverse forme d'onda
premendo F1, mentre la frequenza della forma d'onda si
seleziona premendo F2.

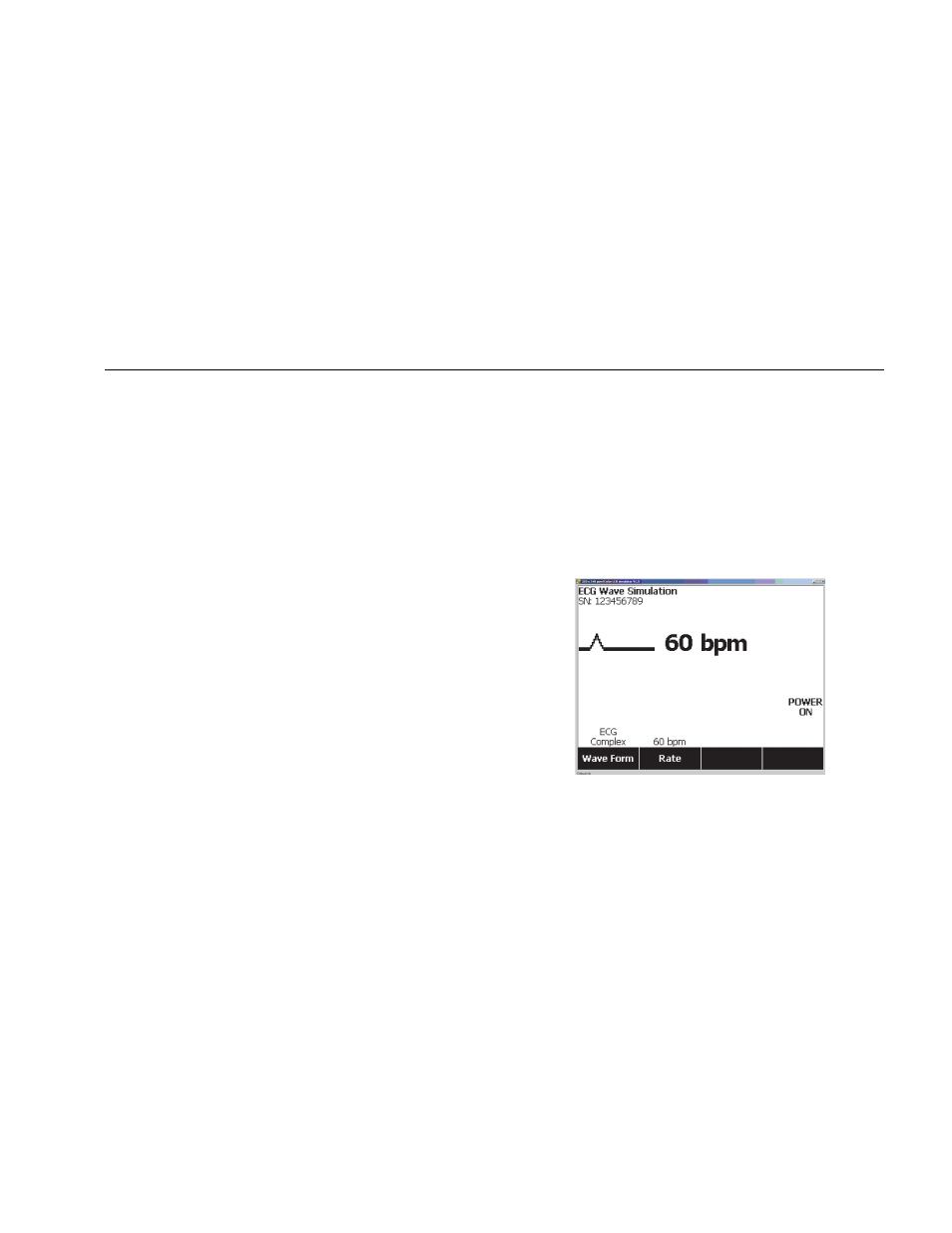

Figura 33. Menu di simulazione di forme d’onda ECG
