Descrizione generale dello strumento

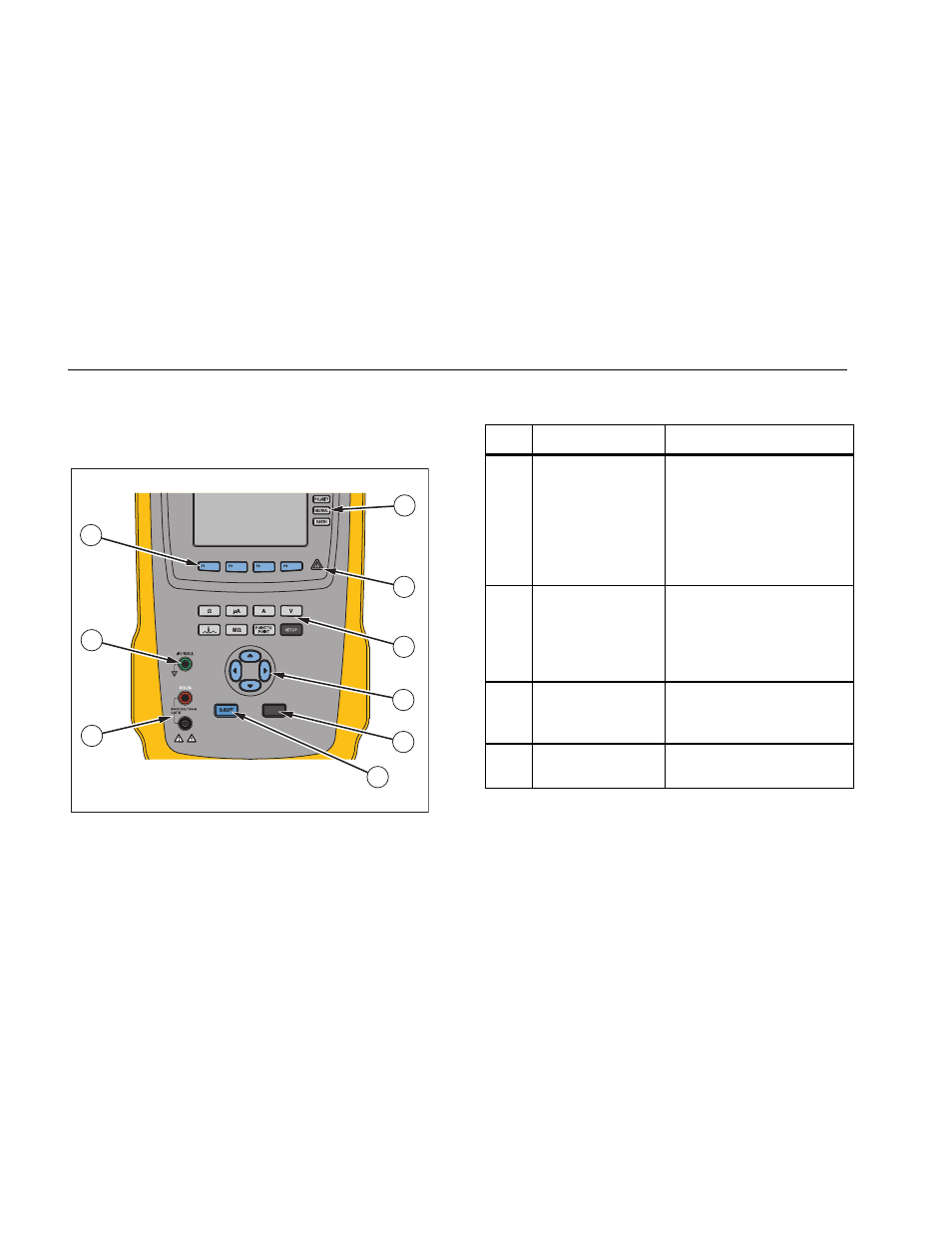

La Figura 1 e la Tabella 2 descrivono i comandi del
pannello anteriore e i collegamenti dell'analizzatore.
TEST
2
3
7
8
9
1
4
5
6
fis116.eps
Figura 1. Comandi e connettori sul pannello anteriore
Tabella 2. Comandi e connettori sul pannello
anteriore
N. Denominazione Descrizione
1
Pulsanti di
configurazione
presa per
apparecchi
Controllano la
configurazione della presa
dell'apparecchiatura. Aprono
e chiudono la connessione
neutra e di massa e
invertono la polarità della
connessione neutra e attiva.
2 Spia alta tensione
Segnala quando è applicata
alta tensione ai terminali per
parti applicate/ECG o ai
terminali L1 e L2 della presa
di test.
3
Pulsanti funzioni di
test
Selezionano le varie
funzioni di test
dell'analizzatore.
4
Pulsanti di
navigazione Servono a navigare nei
menu e negli elenchi.
