Electrical Safety Analyzer
Collegamento di un dispositivo all’analizzatore
11
Collegamento di un dispositivo
all’analizzatore
Il dispositivo da analizzare può essere collegato in vari
modi, secondo il tipo di dispositivo e il numero di
connessioni necessarie per l’esecuzione di un test
completo della sicurezza elettrica. La Figura 5 mostra un
DUT collegato alla presa di test, ai terminali delle parti
applicate e una connessione separata all’involucro o alla
massa di terra di protezione del DUT.
Accensione dell'analizzatore
Nota
Per accertarsi che la spia dell'alta tensione
funzioni, verificare che si accenda durante
l’autotest all’accensione.
Premere sul lato “I” dell’interruttore generale sul pannello
sinistro. L’analizzatore esegue una serie di autotest e se
questi vengono completati senza errori, visualizza il
messaggio illustrato nella Figura 4.

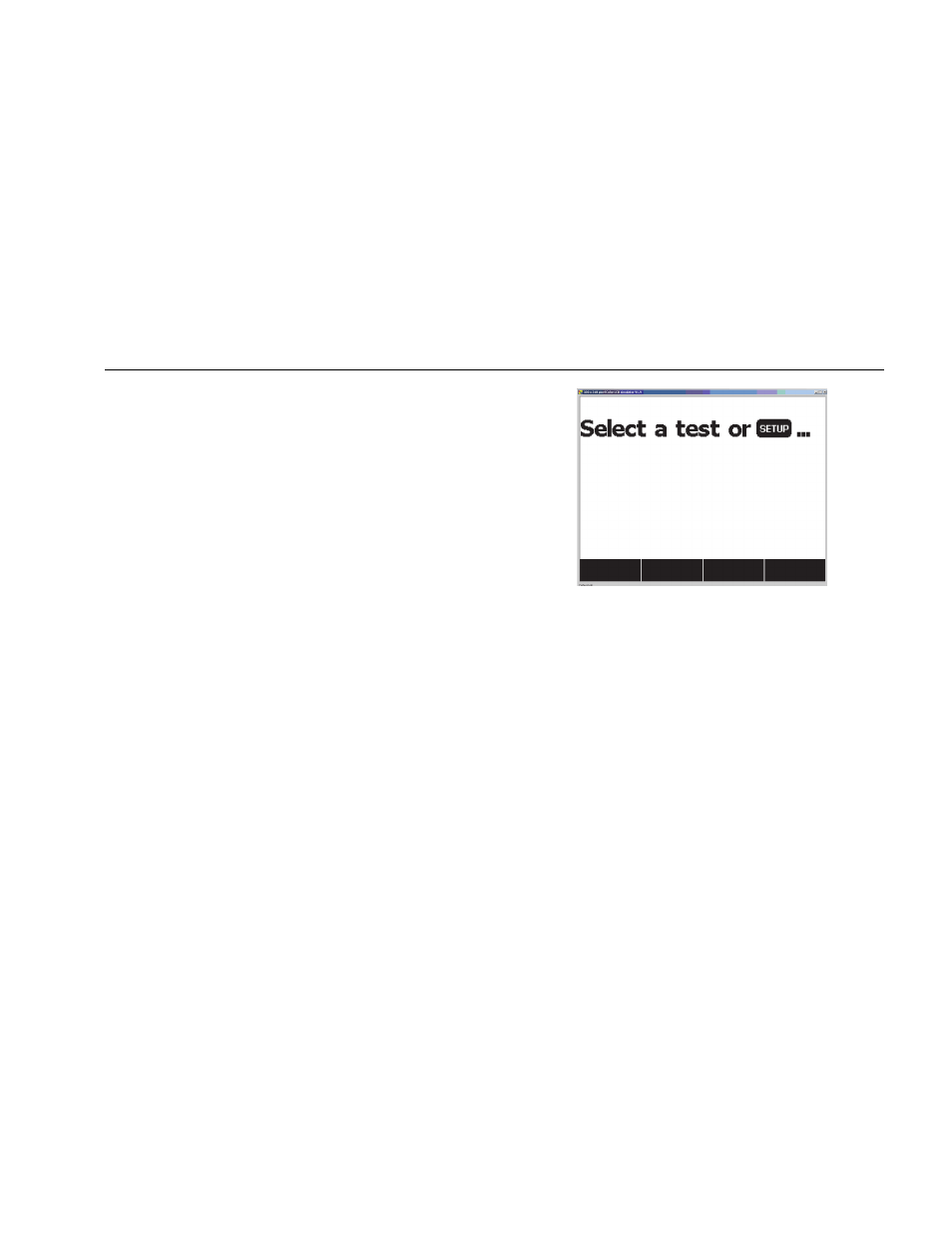

Figura 4. Analizzatore pronto per il funzionamento
