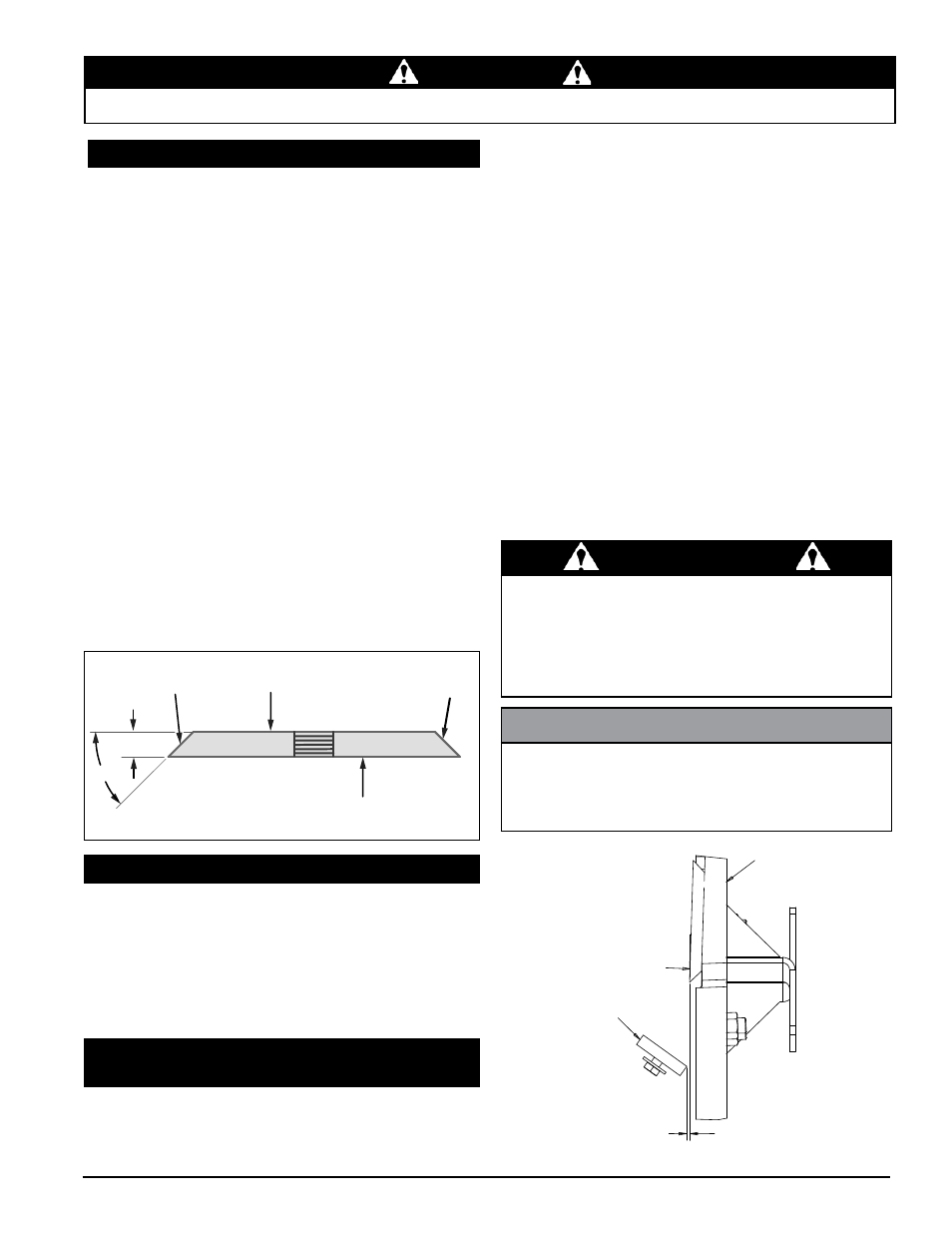

CIPPATRICE DA 11 CM
17
IT
ALIANO
ASSISTENZA E MANUTENZIONE
pRIMa DI ESEGUIRE LaVoRI DI ISpEZIonE o ManUtEnZIonE a QUaLSIaSI paRtE DELLa MaCCHIna, SpEGnERE La FontE DI aLIMEntaZIonE,
StaCCaRE IL CaVo DELLa CanDELa DI aCCEnSIonE E aSSICURaRSI CHE tUttE LE paRtI MoBILI SIano CoMpLEtaMEntE FERME.
AVVerTeNzA
Gruppo dei disco di blocco (Sezione 5.2). 1.
Collocare una lama sul disco e fissarla utilizzando 2.
l’attrezzo originale. Serrare i bulloni a 162 nm. Ripetere
per la lama restante.
Reinstallare il cappuccio di scarico della cippatrice o il
3.
tubo di scarico opzionale (Sezione 2.2).
45˚
.50”
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
DISCO
LAMA DI
CIPPATURA
INCUDINE
1/16”
Figura 5.2 gioco tra lama di cippatura e incudine
AVVerTeNzA
È importante accertarsi che la distanza minima tra l'incudine
di cippatura e tUttE le lame di cippatura sia di 0,15 cm.
tutte le lame di cippatura vanno ruotare fino a quando siano
a livello dell'incudine di cippatura e quindi vanno misurate.
Il mancato rispetto di questa avvertenza potrebbe fare sì
che le lame di cippatura colpiscano l'incudine di cippatura,
causando gravi lesioni o la morte.
5.5 AffILATUrA deLLe LAMe
NOTA
Se il bordo dell'incudine di cippatura risulta danneggiato
o usurato in modo non uniforme, rimuovere i tre bulloni
e rondelle da 0,8 cm che sostengono l'incudine sulla
copertura del disco e usare uno degli altri tre bordi.
Regolare alla corretta misura.
5.6 INsTALLAzIONe deLLe LAMe
Le lame di cippatura dovrebbero allontanarsi dall'incudine
di cippatura, che si trova direttamente sotto il canale della
cippatrice, da 0,15 cm a 0,3 cm. La rimozione del canale
convogliatore della cippatrice non è richiesta per impostare
5.7 IMpOsTAzIONe deL GIOCO deLLe
LAMe
il gioco delle lame della cippatrice. tuttavia, la rimozione del
canale convogliatore della cippatrice può fornire un accesso
migliore per misurare il gioco delle lame della cippatrice. per
regolare il gioco delle lame, procedere come segue:
Ruotare il disco fino a quando una lama della cippatrice 1.
è a livello dell'incudine di cippatura.
Misurare il gioco tra la lama di cippatura e l'incudine di
2.
cippatura all'interno dell'alloggiamento della cippatrice.
La distanza minima tra la lama di cippatura e l'incudine di
cippatura dovrà essere di 0,15 cm (Figura 5.2).
Regolare l'incudine allentando i bulloni da 0,8 cm x
3.
1,6 cm tenendo l'incudine sulla copertura del disco
e facendo scivolare l'incudine verso l'interno o verso
l'esterno fino ad ottenere la misura desiderata.
Serrare i bulloni a 23 nm.
4.
Ruotare il rotore per accertarsi che la lama restante disti 5.
0,15 - 0,3 cm dall'incudine.
Se il canale convogliatore della cippatrice è stato rimosso,
6.
reinstallarlo.
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
non affilare né molare mai le superfici di montaggio delle 1.
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
Rettificare nuovamente il bordo angolato delle lame di
2.
cippatura a 45 gradi. accertarsi che sia utilizzato qualche
tipo di accessorio per tenere correttamente la lama
all’angolo corretto.
Quando si esegue la rettifica prestare attenzione a che la
3.
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
Utilizzare tempi di rettifica brevi e raffreddare con acqua
4.
o qualche tipo di refrigerante liquido.
Rimuovere una quantità uguale da ciascuna lama per
5.
mantenere il bilanciamento del rotore.
piccole imperfezioni quali intaccature e sbavature sul
6.
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
per lame che siano state affilate ripetutamente, accertarsi
7.
che la superficie affilata si estenda oltre l’apertura
della scanalatura di cippatura. Se non si estende oltre
l’apertura, le lame vanno sostituite.
