CIPPATRICE DA 11 CM
9
IT
ALIANO
MONTAGGIO
Il modello CH45390 può essere riconfigurato in modo che
l'assale sia sotto il motore e lo scarico sia proprio sopra l'attacco.
Questa configurazione è comoda per:
allentare il peso sull'attacco o •
Dirigere i materiali scartati su un letto di pickup utilizzando •
il kit opzionale di tubi di scarico elevati (np 74634-00).
Vedere figura 2.12.
Seguire questi passaggi per riconfigurare il CH45390:
Scollegare l'assale e i parafanghi dalla cippatrice rimuovendo 1.
i bulloni da 2,5 cm e 3,2 cm su ciascun lato.
Scollegare l'attacco dal rimorchio. 2.
Rimuovere i bulloni che collegano le mensole delle luci destra 3.
e sinistra al rimorchio. La mensola della luce sinistra è quella
di dimensioni maggiori a cui è fissata la luce della targa. La
mensola della luce sinistra deve anche essere scollegata dal
sostegno del parafango.
Sollevare il rimorchio e ruotarlo di 180 gradi. 4.
Localizzare i fori sui lati del rimorchio più vicini al motore. 5.
allineare questi fori ai fori superiori sulle mensole di
supporto dell'assale ubicate sull'assale. Fissare con un
bullone da 1,0 cm x 2,5 cm e un bullone da 1,0 cm x
3,2 cm su ciascun lato.
Ricollegare l'attacco e le mensole delle luci al rimorchio. 6.
Esaminare il lampeggiatore e le luci dei freni per accertarsi 7.
che il cablaggio sia collegato correttamente.

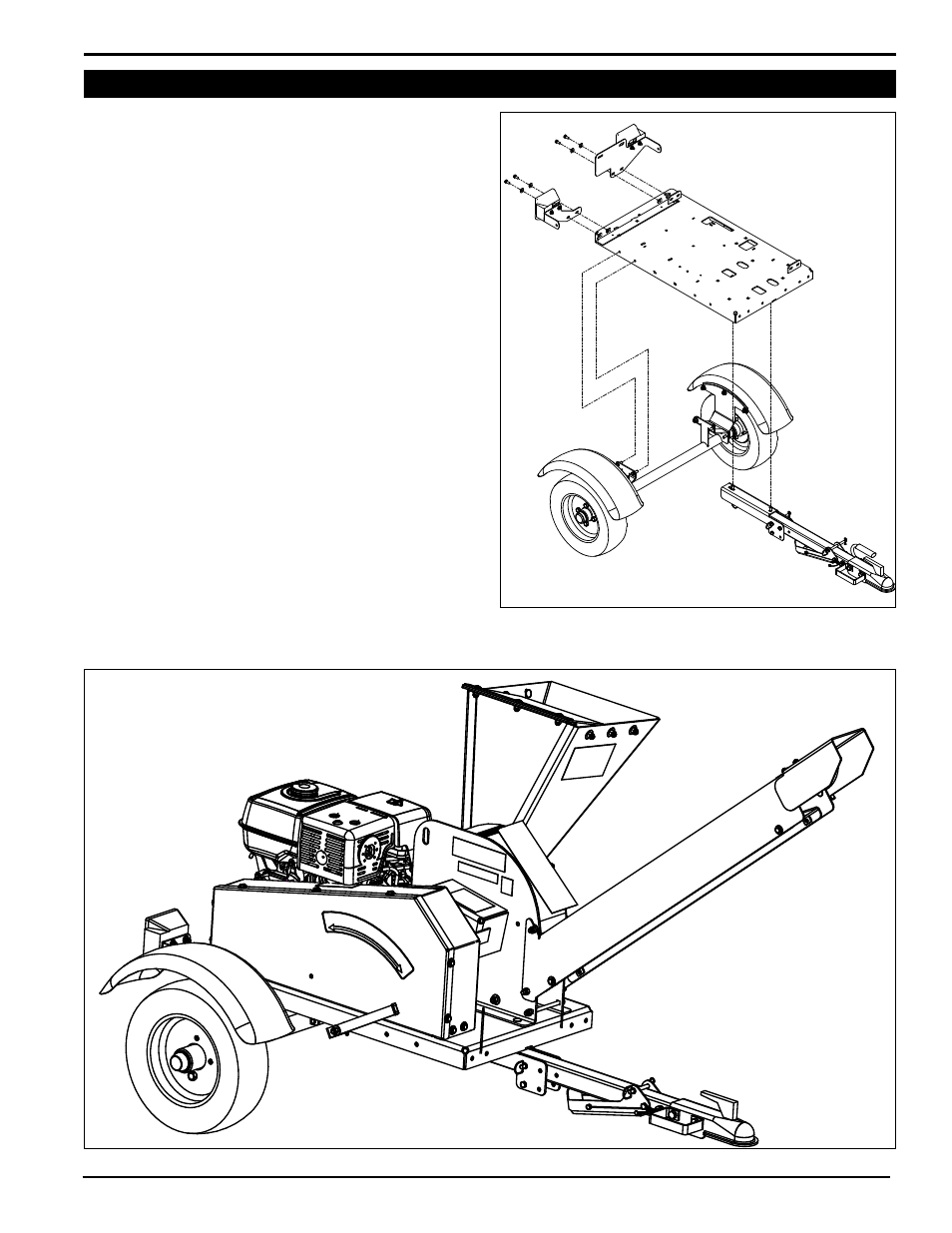

Figura 2.12 Configurazione opzionale del rimorchio (mostrata qui col kit opzionale di tubi di scarico, nP 74634-00)
2.9 CONfIGUrAzIONe OpzIONALe per IL MOdeLLO CH45390
Figura 2.11 Distacco delle mensole delle luci, dell'assale e
dell'attacco
