CIPPATRICE DA 11 CM 6
Sezione
Fissare entrambi gli assali al polo dell'attacco utilizzando 1.
due bulloni a U, rondelle e controdadi da 0,8 cm.
Fare scivolare una ruota sull'assale e fissarla con 2.
una rondella da 1,6 cm e una copiglia. Ripetere il
procedimento per la ruota rimanente.
posizionare il rimorchio sull'assale utilizzando un argano
3.
o un martinetto. Selezionare una delle configurazioni
seguenti:
Configurazione standard (figure 2.1 e 2.2): A.
L'assale e le ruote vanno posizionati all'estremità
più lontana dal motore. Collegare il rimorchio al
polo dell'attacco utilizzando due bulloni da trasporto
da 1,0 x 2,5 cm, rondelle da 1,0 cm e dadi da
1,0 cm. Le mensole di montaggio all'assale, ubicate
su ciascun lato del rimorchio, sono già montate nel
punto corretto. Fissare gli assali alle relative mensole
utilizzando due bulloni a U, rondelle e controdadi
da 0,8 cm.
Configurazione opzionale (figura 2.3):
B. Spostare le
mensole di montaggio all'assale sul lato del rimorchio
ai fori più vicini al motore. Collegare il rimorchio al
polo dell'attacco utilizzando due bulloni da trasporto
da 1,0 x 2,5 cm, rondelle da 1,0 cm e dadi da 1,0 cm.
Fissare gli assali alle relative mensole utilizzando
due bulloni a U, rondelle e controdadi da 0,8 cm.
Collegare la piastra del polo dell'attacco alla parte 4.
anteriore del polo dell'attacco utilizzando due bulloni da
1,0 x 2,5 cm, rondelle da 1,0 cm e dadi da 1,0 cm.
2
MONTAGGIO

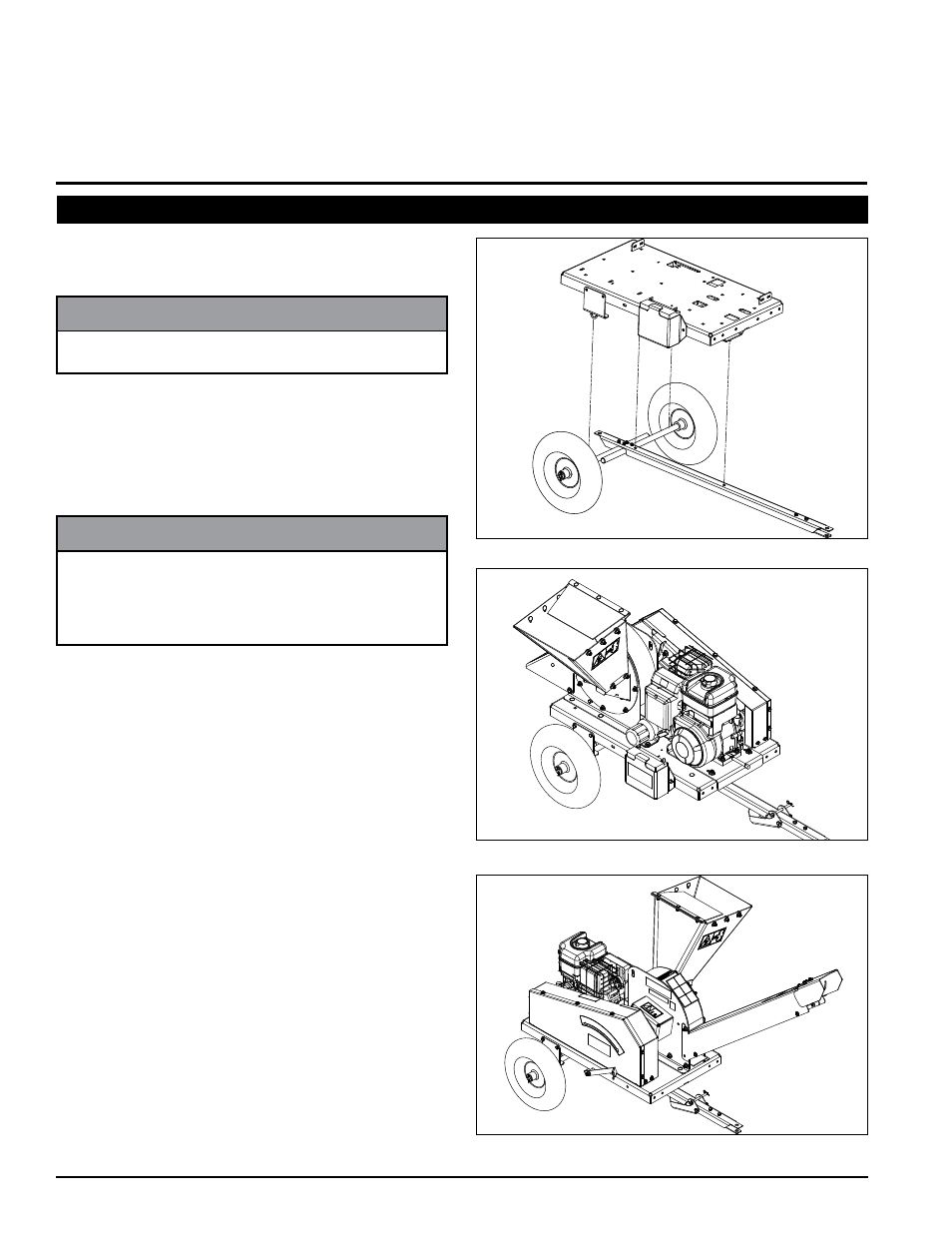

Figura 2.1 gruppo standard rimorchio/attacco
Figura 2.2 Configurazione standard del rimorchio
Figura 2.3 Configurazione opzionale del rimorchio (mostrata
qui col kit opzionale di tubi di scarico, nP 74634-00)
NOTA
La base della ruota è regolabile da 91 cm a 117 cm.
2.1 GrUppO rIMOrCHIO MOdeLLO CH45342
NOTA
È possibile utilizzare la configurazione opzionale del
rimorchio col kit di tubi di scarico (np 74634-00) per
scaricare i materiali in un letto di pickup. Utilizzare
la configurazione standard per scaricare i materiali
direttamente sul terreno.
