24 CIPPATRICE GIREVOLE
ASSISTENZA E MANUTENZIONE
PriMa di EsEgUirE LaVori di isPEZionE o ManUtEnZionE a QUaLsiasi PartE dELLa MaCChina, sPEgnErE La FontE di aLiMEntaZionE,
sCoLLEgarE i CaVi dELLa battEria E assiCUrarsi ChE tUttE LE Parti MobiLi siano CoMPLEtaMEntE FErME.
AVVerTeNzA
5.16 cONTrOLLO deL GIOcO deLLe
rUOTe deL rULLO
5.17 reGOLAre IL freNO deLLA BAse
GIreVOLe
L’altezza delle ruote del rullo posteriore può essere adat-
tata per fornire maggiore sostegno alla base del rimor-
chio. Controllare periodicamente le ruote del rullo poste-
riore e accertarsi che tocchino la base girevole. se esiste
un intervallo, regolare le ruote. se la macchina vibra
eccessivamente quando è rimorchiata, questa è anche
un’indicazione che le ruote del rullo posteriore vadano
regolate.
Per regolare le ruote del rullo posteriore:
ruotare il canale convogliatore fino a quando sia al di 1.
sopra dell’attacco e bloccarlo in posizione.
Premere sul canale convogliatore e continuare ad
2.
applicare pressione mentre le ruote sono regolate.
allentare il dado esagonale da 1,6 x 6,4 cm che blocca
3.
la ruota sul telaio.
regolare la ruota verso l’alto fino a quando tocca la
4.
base del rimorchio.
serrare il bullone esagonale da 1,6 x 6,4 cm alla coppia
5.
appropriata.
ripetere il procedimento per la seconda ruota del rullo
6.
posteriore.
Controllare il freno della base girevole e regolare se
7.
necessario (vedere la sez. 5.17).

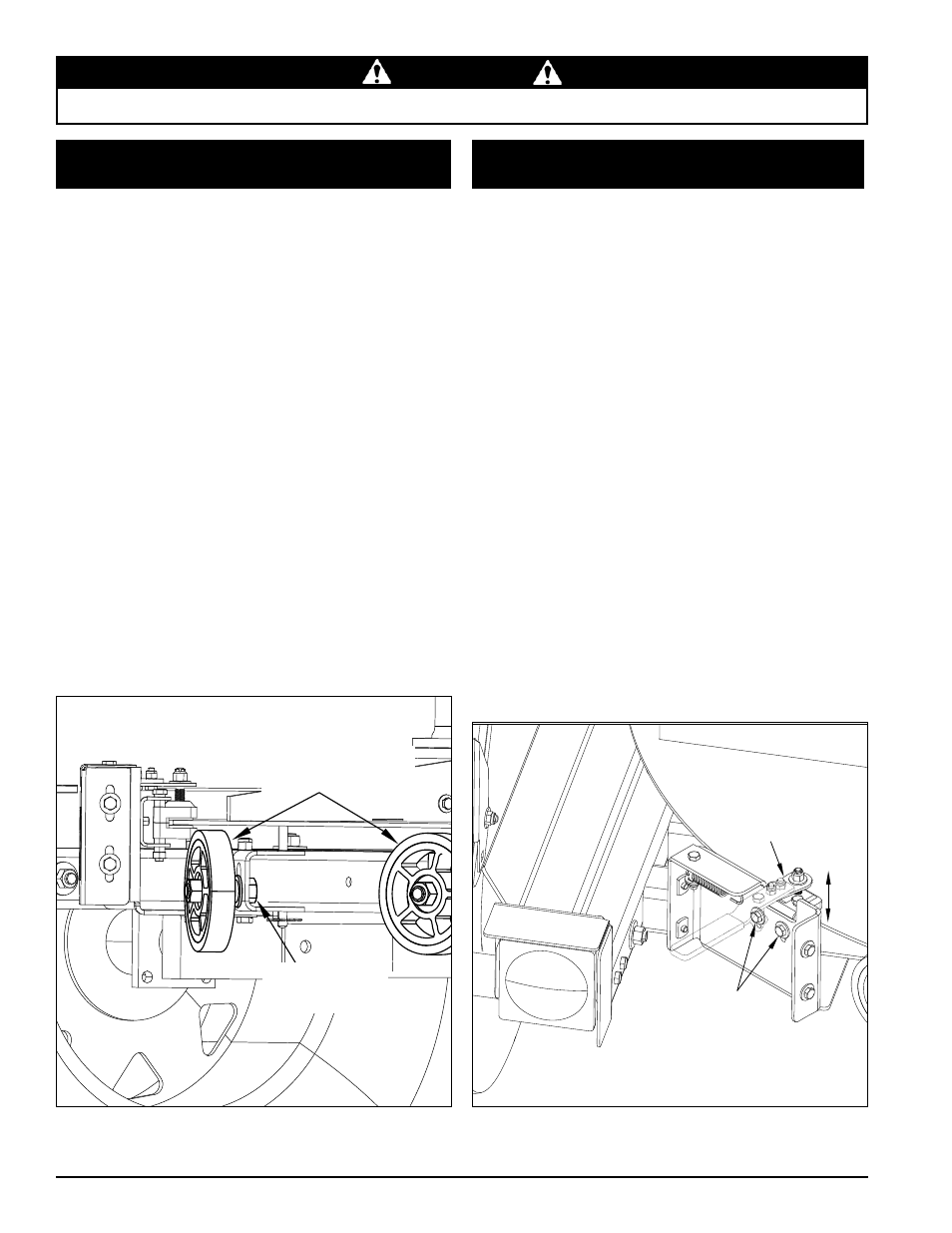

Figura 5.7 - Controllo del gioco delle ruote del rullo posteriore
Controllare periodicamente il freno della base girevole
per accertarsi che faccia presa correttamente sulla base
girevole.
Per regolare il freno della base girevole:
rimuovere la copertura del freno rimuovendo i quattro 1.
(4) bulloni esagonali da 0,8 x 1,6 cm.
allentare i due (2) bulloni da 0,8 x 1,6 cm mostrati nel 2.
seguito.
regolare il freno verticalmente spostando l’impugnatura 3.
verso l’alto o verso il basso in base alle esigenze.
serrare nuovamente i bulloni da 0,8 x 1,6 cm. 4.
ruotare la base girevole e controllare il freno in 5.
cinque o sei posizioni per verificare che faccia presa
correttamente.
La lama dovrebbe essere sufficientemente salda da te-
nere in posizione la base girevole quando è fissata, ma
da consentire anche alla base di ruotare liberamente una
volta rilasciata. se è necessaria ulteriore regolazione,
tornare al punto 2.
Figura 5.8 - Regolazione della base girevole
RUOTE DEL RULLO
POSTERIORE
ALLENTARE
IL BULLONE ALLENTARE
I BULLONI
REGOLARE
IL FRENO
