20

CIPPATRICE GIREVOLE

ASSISTENZA E MANUTENZIONE

PriMa di EsEgUirE LaVori di isPEZionE o ManUtEnZionE a QUaLsiasi PartE dELLa MaCChina, sPEgnErE La FontE di aLiMEntaZionE,

sCoLLEgarE i CaVi dELLa battEria E assiCUrarsi ChE tUttE LE Parti MobiLi siano CoMPLEtaMEntE FErME.

AVVerTeNzA

5.11.1 cUscINeTTO LATerALe deLLe LAMe

deLLA cIppATrIce

rimuovere i due bulloni di ritenuta da 9 mm che tengono

1.

il coperchio di accesso sul gruppo del telaio principale.
inclinare la copertura per consentire l'accesso al disco.

2.

sollevare il rullo di avanzamento per consentire la

3.

rimozione del cappuccio del cuscinetto.
opzione 1

scollegare le molle del rullo di avanzamento.

Collegare l’argano ai bulloni a occhio della molla del

rullo di avanzamento superiore.
sollevare il gruppo del rullo di avanzamento per

lasciare spazio libero dal cappuccio del cuscinetto.
bloccare il rullo di avanzamento per evitarne la

caduta.

opzione 2

Comprimere completamente il martinetto di

sollevamento del rullo di avanzamento.
avvitare l’albero al centro del martinetto idraulico fino

a quando tocchi nuovamente il fondo della piastra del

rullo di avanzamento.
Estendere completamente il martinetto per sollevare

il meccanismo del rullo di avanzamento.
bloccare il rullo di avanzamento per evitarne la

caduta.

rimuovere il cappuccio del cuscinetto e il blocco del

4.

cuscinetto.
allentare entrambe le viti di fermo dei cuscinetti.

5.

rimuovere quattro bulloni di montaggio dei cuscinetti.

6.

rimuovere il cuscinetto e installare il nuovo cuscinetto con

7.

lo zerk di ingrassaggio rivolto verso l’esterno del motore e

verso il lato del cardine della copertura del rotore.
installare i quattro bulloni di montaggio dei cuscinetti con

8.

rondelle attraverso il cuscinetto, la mensola di montaggio

del cuscinetto e il telaio. serrare a 100,02 nm.
installare il blocco del cuscinetto.

9.

L’orientamento del foro di blocco del cuscinetto nel blocco

non è centrato nella mensola.

NOTA

5.11 cUscINeTTI deL dIscO

La sostituzione dei cuscinetti dei dischi va eseguita solo da

un tecnico di assistenza qualificato.

5.10.2 sOsTITUzIONe deLLA cINGhIA dI

TrAsMIssIONe IdrAULIcA

Controllare lo stato della cinghia di trasmissione ogni anno

o ogni 25 ore di funzionamento, a seconda del limite che si

raggiunge prima. Se la cinghia è incrinata, usurata, sfilacciata

o allentata, sostituirla. seguire questa procedura per sostituire

la cinghia di trasmissione.

Utilizzando una chiave, estrarre la piccola puleggia folle

1.

dalla cinghia idraulica per rilasciare la tensione
rimuovere la cinghia di trasmissione idraulica dalla

2.

puleggia di trasmissione sul motore e dalla pompa

idraulica.
Utilizzando una chiave, estrarre la piccola puleggia folle

3.

verso il centro della cippatrice.
installare la cinghia di trasmissione idraulica sulla pompa

4.

idraulica (all’esterno della puleggia folle) e sulla puleggia

di trasmissione del motore (Figura 5.5).
rilasciare la folle per applicare tensione sulla cinghia di

5.

trasmissione della pompa idraulica.

5.10.3 reGOLAzIONe deLLe cINGhIe dI

TrAsMIssIONe

abbassare la maniglia d’innesto.

1.

allentare il bullone sul tirante del motore. non

2.

riMUoVErLo.
Verificare che i bulloni di tensionamento della cinghia

3.

sulla piastra di montaggio del motore siano saldi contro il

supporto del motore.
allentare i quattro bulloni del supporto del motore.

4.

ruotare alternativamente ciascuno dei bulloni di

5.

tensionamento della cinghia in senso orario di un numero

uguale di giri fino a quando la deflessione della cinghia

al centro della cinghia è di 11 mm quando un carico di

9 kg è collocato contro la cinghia (Figura 5.6).
Controllare l’allineamento delle pulegge utilizzando un

6.

bordo diritto e regolare il corretto bullone di tensione della

cinghia se necessario.
serrare i quattro bulloni di supporto del motore alla coppia

7.

di serraggio appropriata.

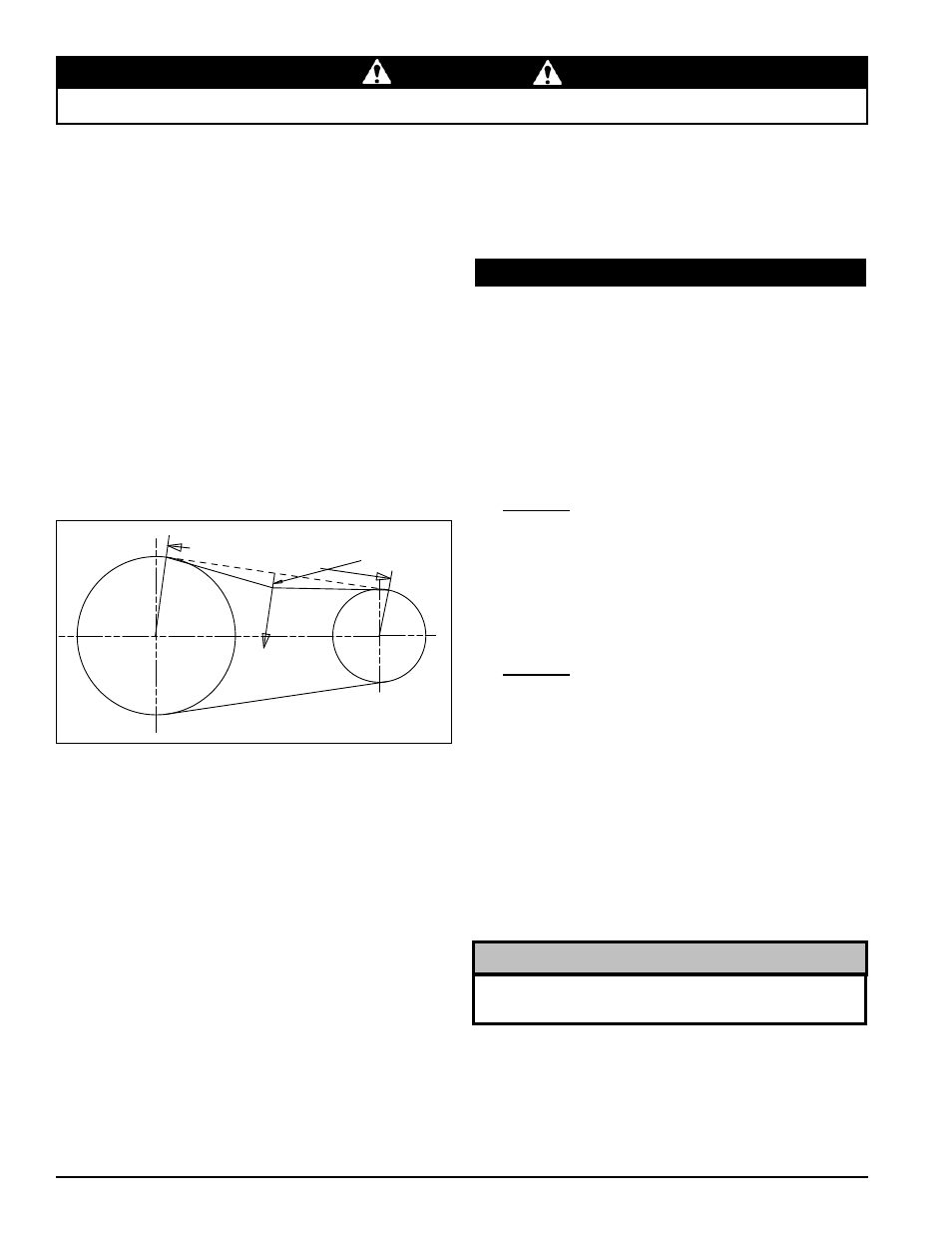

Figura 5.6 - Tensione della cinghia di trasmissione

LUNGHEZZA

TRATTO

DEFLESSIONE

1,1 CM

FORZA

9 KG

serrare il bullone del tirante del motore.

8.

sollevare la maniglia d’innesto, avviare il motore e

9.

abbassare la maniglia d’innesto per provare le unità.

regolare le pulegge e la tensione della cinghia in base

alle esigenze.
