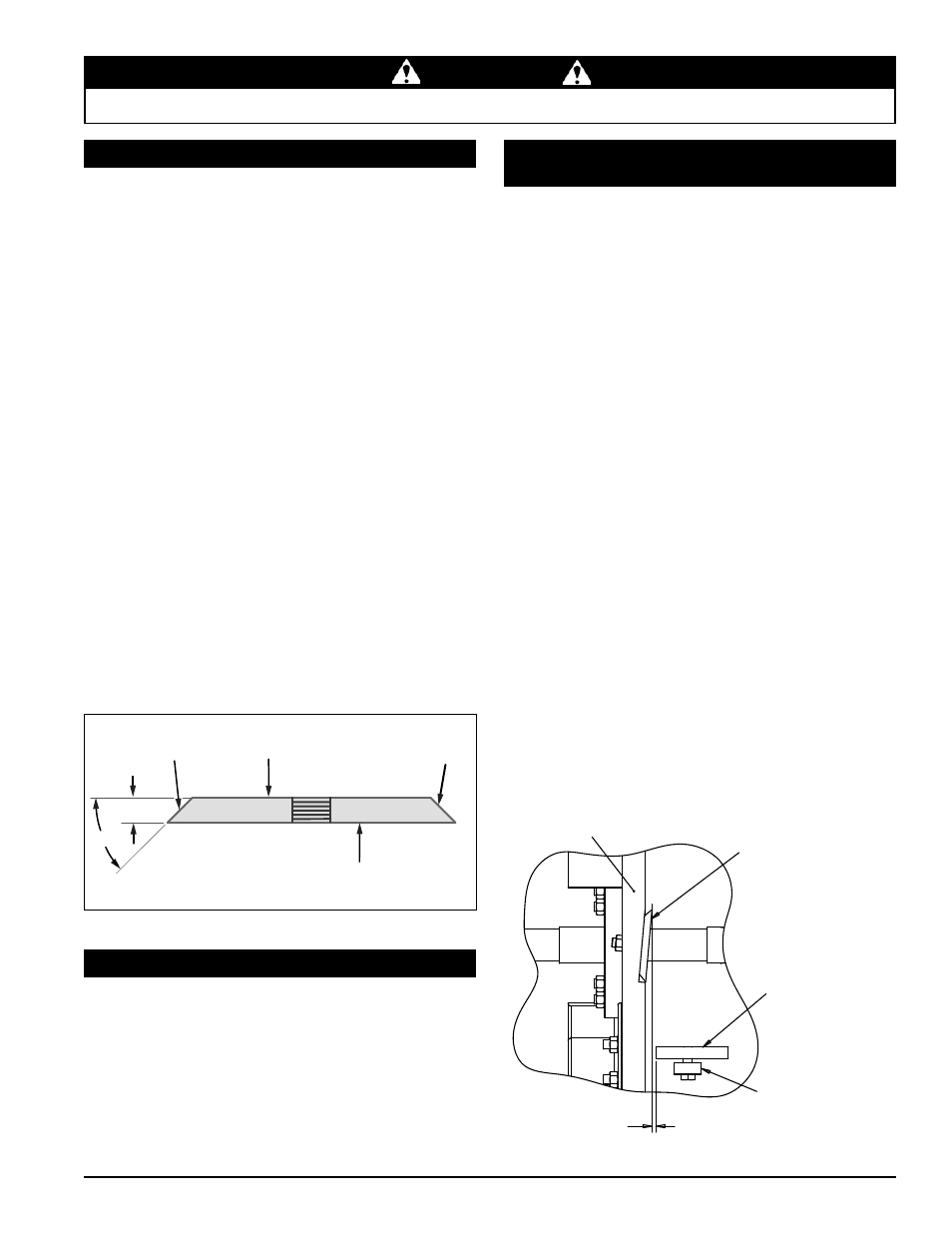

17 CIPPATRICE GIREVOLE
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PriMa di EsEgUirE LaVori di isPEZionE o ManUtEnZionE a QUaLsiasi PartE dELLa MaCChina, sPEgnErE La FontE di aLiMEntaZionE,
sCoLLEgarE i CaVi dELLa battEria E assiCUrarsi ChE tUttE LE Parti MobiLi siano CoMPLEtaMEntE FErME.
AVVerTeNzA
Figura 5.2 - Superfici delle lame della cippatrice
Le lame di cippatura dovrebbero allontanarsi dal blocco
di cippatura, che si trova direttamente sotto il canale della
cippatrice, di 1,5 - 3 mm (Figura 5.3). Per regolare il gioco
delle lame, procedere come segue:
rimuovere i due bulloni da 9 mm che fissano il coperchio 1.
di accesso sul telaio principale. inclinare la copertura per
consentire l'accesso all’incudine.
allentare i tre bulloni da 13 mm che sostengono l'incudine 2.
di cippatura al telaio.
Misurare il gioco tra le lame di cippatura e l'incudine di 3.
cippatura all'interno dell'alloggiamento. regolare verso
l'interno o verso l'esterno alla misurazione desiderata.
Controllare il gioco su tutte le lame. 4.
serrare i bulloni sull’incudine di cippatura a 100,02 nm e 5.
riprendere il funzionamento.
se il bordo dell'incudine di cippatura risulta danneggiato 6.
o usurato in modo non uniforme, rimuovere i tre bulloni
che sostengono l'incudine e usare uno degli altri tre bordi.
regolare alla corretta misura.
installare il blocco del disco (sezione 5.2). il disco è ora 1.
contenuto per l’installazione delle lame.
Collocare una lama sul disco e fissarla utilizzando
2.
l’attrezzo originale. serrare i bulloni a 162 nm. ripetere
per la lama restante.
abbassare la copertura di accesso e fissarla
3.
all’alloggiamento della cippatrice utilizzando due bulloni
di ritenuta da 9 mm.
rimuovere il blocco del disco.
4.
5.5 AffILATUrA deLLe LAMe
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
non affilare né molare mai le superfici di montaggio delle 1.
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
rettificare nuovamente il bordo angolato delle lame 2.
di cippatura a 45 gradi (Figura 5.2). accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
Quando si esegue la rettifica prestare attenzione a che la 3.
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
Utilizzare tempi di rettifica brevi e raffreddare con acqua 4.
o qualche tipo di refrigerante liquido.
rimuovere una quantità uguale da ciascuna lama per 5.
mantenere il bilanciamento del rotore.
Piccole imperfezioni quali intaccature e sbavature sul 6.
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
Per lame che siano state affilate ripetutamente, accertarsi 7.
che la superficie affilata si estenda oltre l’apertura
della scanalatura di cippatura. se non si estende oltre
l’apertura, le lame vanno sostituite.
5.6 INsTALLAzIONe deLLe LAMe
45˚
.50”
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
5.7 IMpOsTAzIONe deL GIOcO deLLe
LAMe deLLA cIppATrIce
Figura 5.3 - Gioco tra lama di cippatura e incudine
INCUDINE
LAMA DI
CIPPATURA
ROTORE
DISTANZIATORE
DELL’INCUDINE
1/16" - 1/8"
