18 CIPPATRICE GIREVOLE
ASSISTENZA E MANUTENZIONE
PriMa di EsEgUirE LaVori di isPEZionE o ManUtEnZionE a QUaLsiasi PartE dELLa MaCChina, sPEgnErE La FontE di aLiMEntaZionE,
sCoLLEgarE i CaVi dELLa battEria E assiCUrarsi ChE tUttE LE Parti MobiLi siano CoMPLEtaMEntE FErME.
AVVerTeNzA
5.9 sUGGerIMeNTI per IL serVIzIO dI
rIMOrchIO
5.8 pULIzIA dI UN dIscO INTAsATO
in caso di intasamento della macchina, sollevare la
maniglia d’innesto, spegnere il motore, scollegare il filo
della candela di accensione e lasciare che la macchina
si arresti completamente prima di eliminare i detriti. non
utilizzare la macchina senza le protezioni e gli schermi
appropriati in posizione.
AVVerTeNzA
L'inserimento di troppo materiale o di materiale di grandi
dimensioni può ostruire la cippatrice. Per pulire un disco
ostruito, procedere nel modo seguente:
sollevare la maniglia d'innesto e disattivare l'interruttore 1.
del motore. Consentire a tutte le parti mobili di arrestarsi
completamente.
rimuovere i due bulloni da 9 mm della copertura 2.
dell'accesso al telaio della cippatrice e sollevare la
copertura.
rimuovere il perno di bloccaggio dalla posizione di 3.
stoccaggio (vedere sotto).
ruotare in senso orario la valvola di controllo per innestare 4.
la pompa del martinetto.
alzare e abbassare l'impugnatura per sollevare il rullo di 5.
avanzamento finché la posizione del perno di bloccaggio
non si allinea con uno dei fori della staffa di supporto.
Fissare in posizione inserendo il perno di bloccaggio 6.
attraverso la staffa di supporto e la posizione del perno
di bloccaggio.
Pulire i detriti dal disco della cippatrice. ruotare con le 7.
mani il disco per verificare che sia libero di ruotare. Porre
attenzione a non toccare le lame della cippatrice durante
l'operazione di pulizia dai detriti.
rimuovere il perno di bloccaggio e ricollocarlo nella 8.
posizione di stoccaggio. LasCiarE iL PErno di
bLoCCaggio in QUaLUnQUE aLtra PosiZionE
PotrEbbE intErFErirE Con iL FUnZionaMEnto
dEL rULLo di aVanZaMEnto.
ruotare in senso antiorario la valvola di controllo per 9.
disinnestare la pompa e abbassare il martinetto.
Chiudere la copertura dell'accesso e riposizionare i 10.
bulloni.
avviare il motore. abbassare la maniglia d'innesto 11.
quando il motore è in funzione per innestare la cinghia
di trasmissione. ripristinare il funzionamento a 1/4 del
regime.
PERNO DI
BLOCCAGGIO IN
POSIZIONE DI
STOCCAGGIO
POSIZIONE DEL
PERNO DI
BLOCCAGGIO
STAFFA DI
SUPPORTO
MARTINETTO
DEL RULLO DI
AVANZAMENTO
VALVOLA DI
CONTROLLO

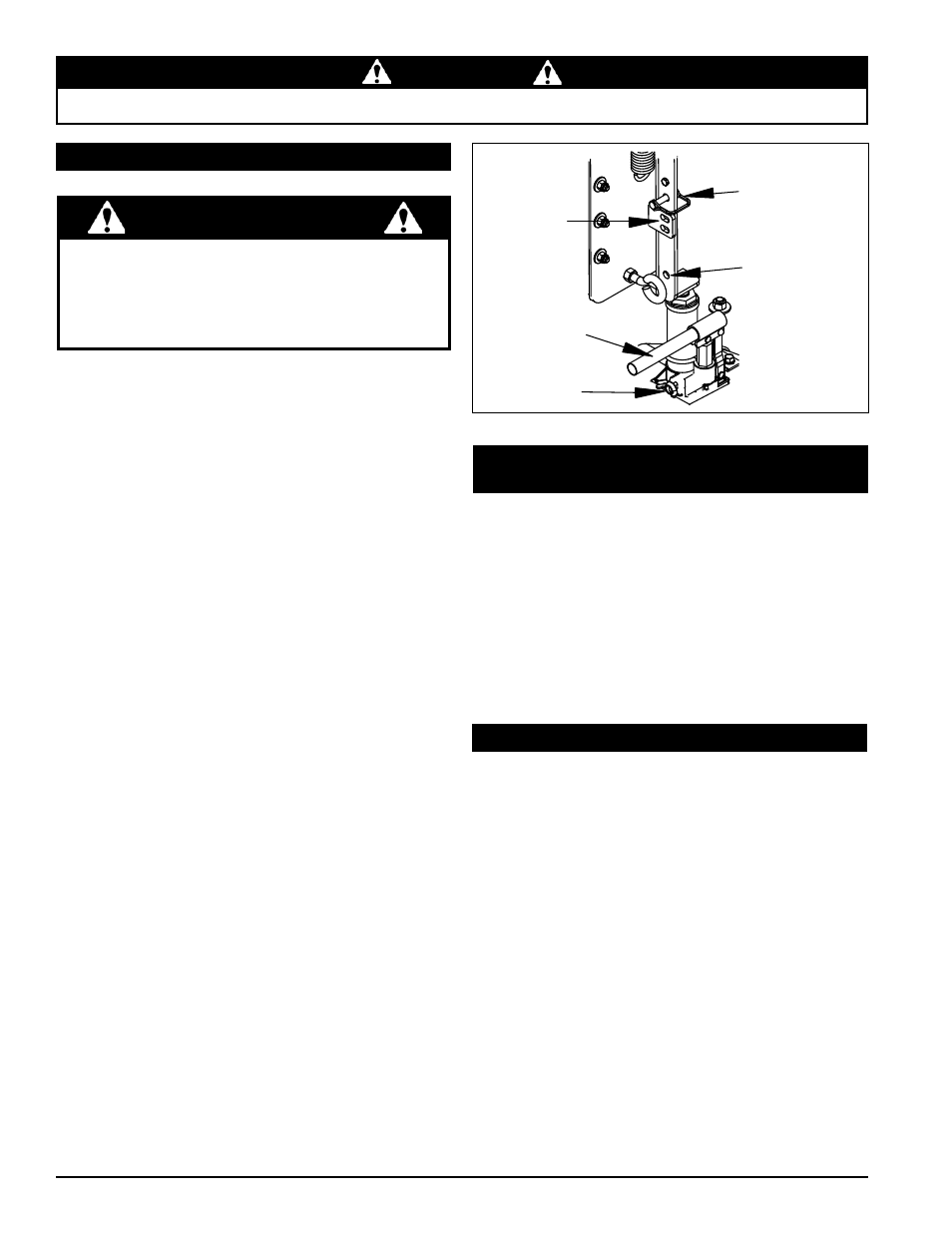

Figura 5.4 - Martinetto del rullo di avanzamento
5.10 cINGhIe dI TrAsMIssIONe
5.10.1 sOsTITUzIONe deLLA cINGhIA dI
TrAsMIssIONe deL dIscO
Controllare lo stato della cinghia di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che si
raggiunge prima. Se la cinghia è incrinata, usurata, sfilacciata
o allentata, sostituirla. sostituire la cinghia esclusivamente
con una cinghia originale di tipo a fascia multistrato. non
usare cinghie a singolo strato.
sollevare la maniglia d’innesto per liberare la cinghia di 1.
avanzamento.
allentare il bullone sul tirante del motore. non 2.
riMUoVErLo.
allentare i bulloni che fissano al motore il dispositivo 3.
di estrazione a scatto (ubicato al di sopra della piccola
carrucola). non riMUoVErLo.
accertarsi che i bulloni di tensionamento della cinghia 4.
sulla piastra di montaggio del motore siano saldi contro il
supporto del motore.
Controllare mensilmente la coppia di serraggio dei 1.
bulloni.
Controllare mensilmente la pressione dell'aria nei
2.
pneumatici.
Controllare i cuscinetti delle ruote e ungerli di ingrassatore
3.
ogni 12 mesi.
Collegare sempre la catena di sicurezza durante il traino.
4.
accertarsi che i bulloni di attacco del rimorchio siano
serrati.
Controllare periodicamente le luci del rimorchio.
5.
