BIXOLON SRP-330 - Manuale (Pagina 8)

Ver. 1.05 - 8 -
SRP-330
1-2 Collegamento dei cavi
Collegare il cavo idoneo alle specifiche della stampante e del computer centrale (POS/ECR)
alla stampante e al computer centrale. Le specifiche del cassetto dovrebbero corrispondere
alle specifiche della stampante.
※ NOTA
Prima di collegare qualsiasi cavo accertarsi che sia la stampante che il computer centrale
siano spenti.

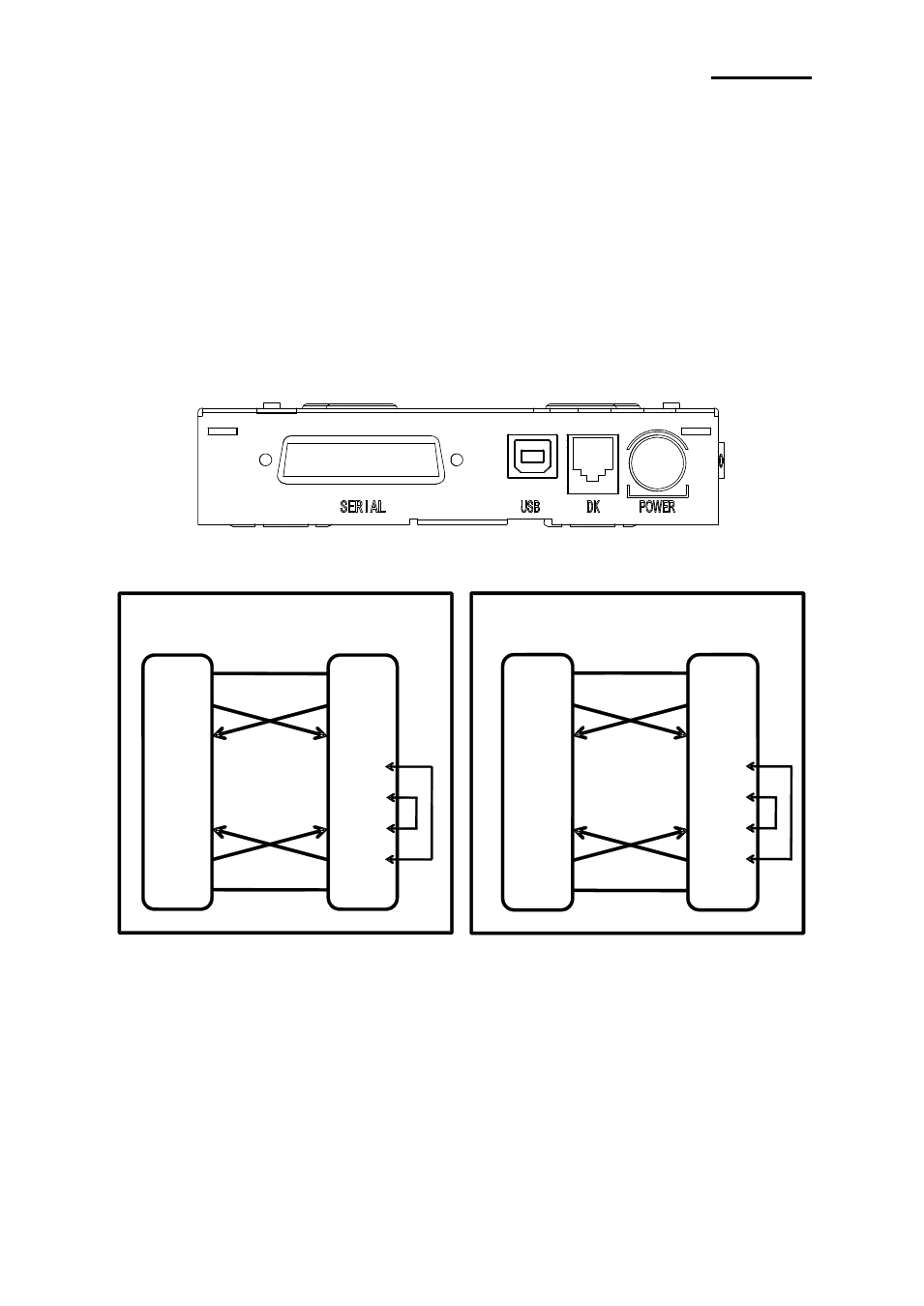

1-2-1 Cavo seriale (RS-232C)
1-2-1-1 Interfaccia seriale singola
1 (S.G)
3 (TXD)
2 (RXD)
7 (RTS)
8 (CTS)
6 (DSR)
4 (DTR)
5 (S.G)
PRINTER
SIDE(25P)
HOST
SIDE(9P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
1 (S.G)
2 (TXD)
3 (RXD)
4 (RTS)
5 (CTS)
6 (DSR)
20 (DTR)
7 (S.G)
PRINTER
SIDE(25P)
HOST
SIDE(25P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
Connettore d’espulsion
e del cassetto
