Ver. 1.05 - 12 -
SRP-330

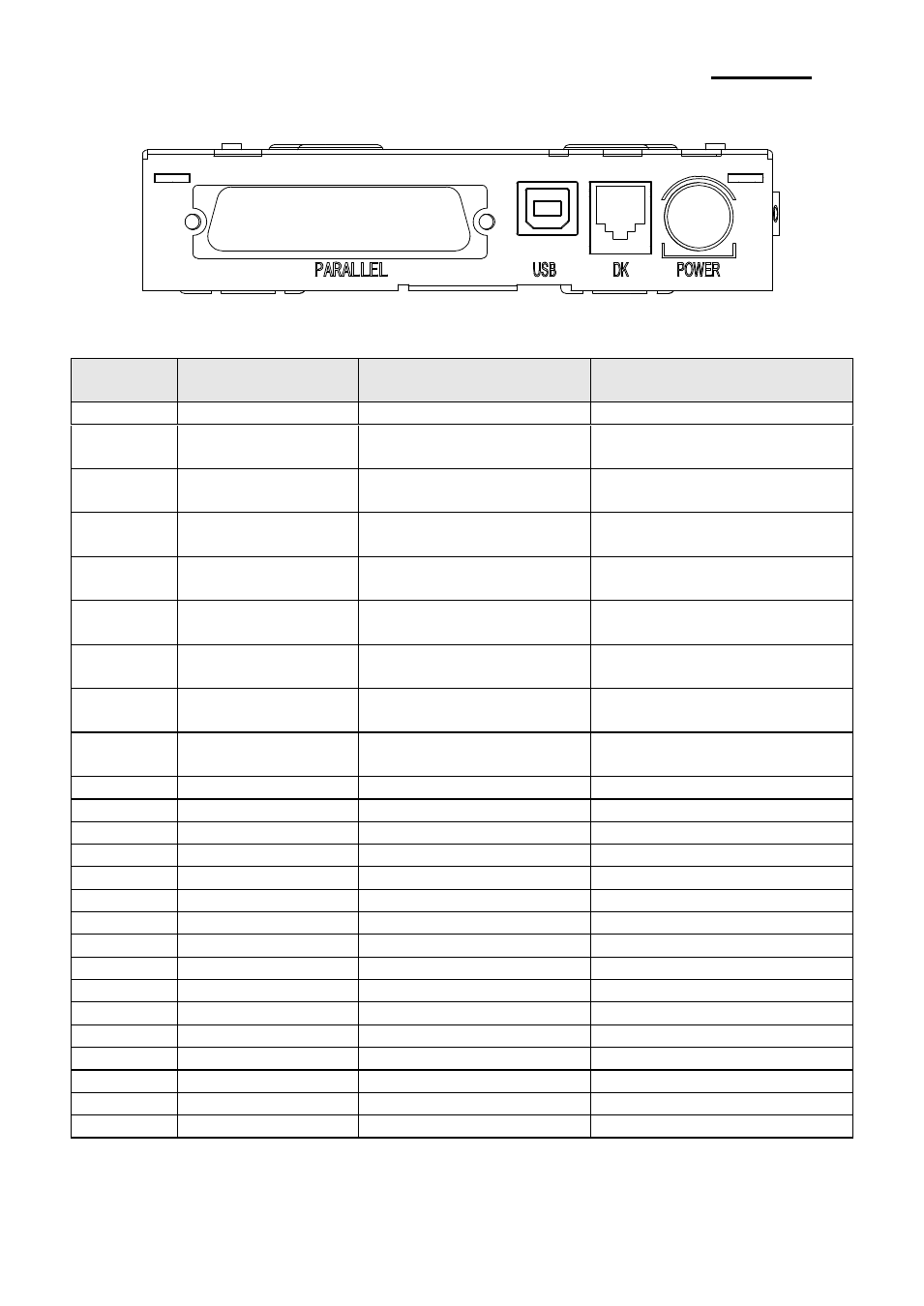

1-2-2 Cavo parallelo (IEEE1284)
Numero
del pin
Fonte Modalità di compatibilità Modalità di mezzo byte
1 Computer centrale nStrobe HostClk
2
Computer
centrale/Stampante
Dati 0 (LSB) -
3
Computer
centrale/Stampante
Dati 1
-
4
Computer
centrale/Stampante
Dati 2 -
5
Computer
centrale/Stampante
Dati 3 -
6
Computer
centrale/Stampante
Dati 4 -
7
Computer
centrale/Stampante
Dati 5 -
8
Computer
centrale/Stampante
Dati 6 -
9
Computer
centrale/Stampante
Dati 7 (MSB) -
10 Stampante nACK PtrClk
11 Stampante Occupatq Ptr occupata /Dati 3,7
12 Stampante Perror AckDataReq/Dati 2,6
13 Stampante Seleziona Xflag /Dati1,5
14 Computer centrale nAutoFd Computer centrale occupato
15 NC NC
16 GND (messa a terra) GND (messa a terra)
17 FG FG
18 Stampante Logica H Logica H
19~30 GND (messa a terra) GND (messa a terra)
31 Computer centrale nInit nInit
32 Stampante nFault nDataAvail /Dati 0,4
33 GND (messa a terra) ND
34 Stampante Stato_DK ND
35 Stampante +5V ND
36 Computer centrale nSelectIn 1284-Attivo
Connettore d’espulsion
e del cassetto
