Ver. 1.05 - 13 -
SRP-330

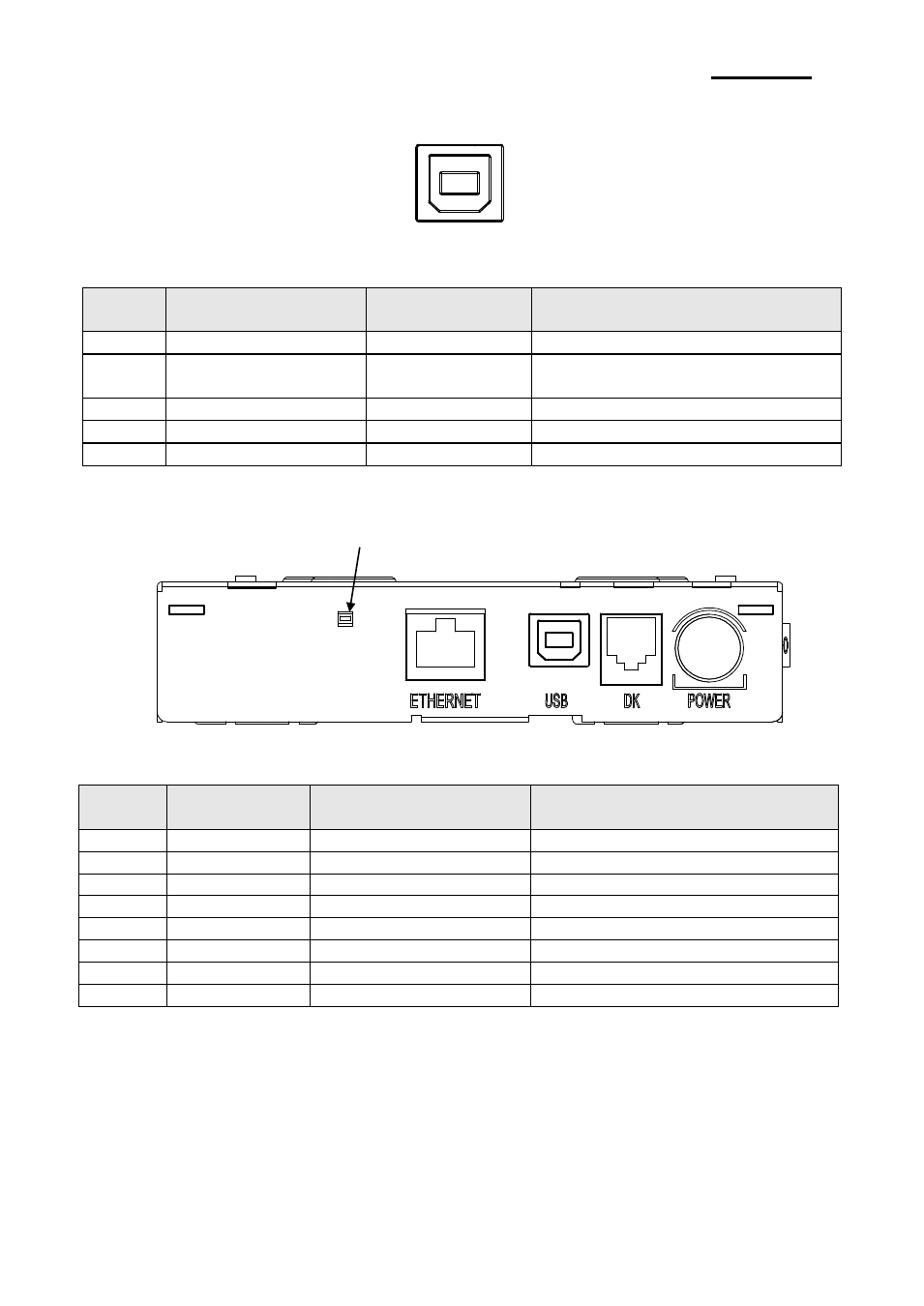

1-2-3 Cavo USB
Numero
del pin
Nome del segnale Colore assegnato Funzione
Shell Schermo Cavo di scarico Messa a terra dell‘involucro
1 VBUS Rosso
Alimentazione del computer
centrale: DC 5 [V] / 500 [mA]
2 D- Bianco Linea dei dati differenziali
3 D+ Verde Linea dei dati differenziali
4 GND (messa a terra) Nero Messo a terra del segnale
1-2-4 Cavo Ethernet
Numero
del pin
Nome del
segnale
Colore assegnato Funzione
1 TD+ Bianco-arancione Transmissione +
2 TD- Arancione Transmissione -
3 TCT Bianco-verde Ricezione +
4 NC Blu
5 NC Bianco-blu
6 RCT Verde Ricezione -
7 RD+ Bianco-marrone
8 RD- Marrone
USB connector
Connettore d’espulsion
e del cassetto
Factory reset button
