Ver. 1.05 - 14 -
SRP-330

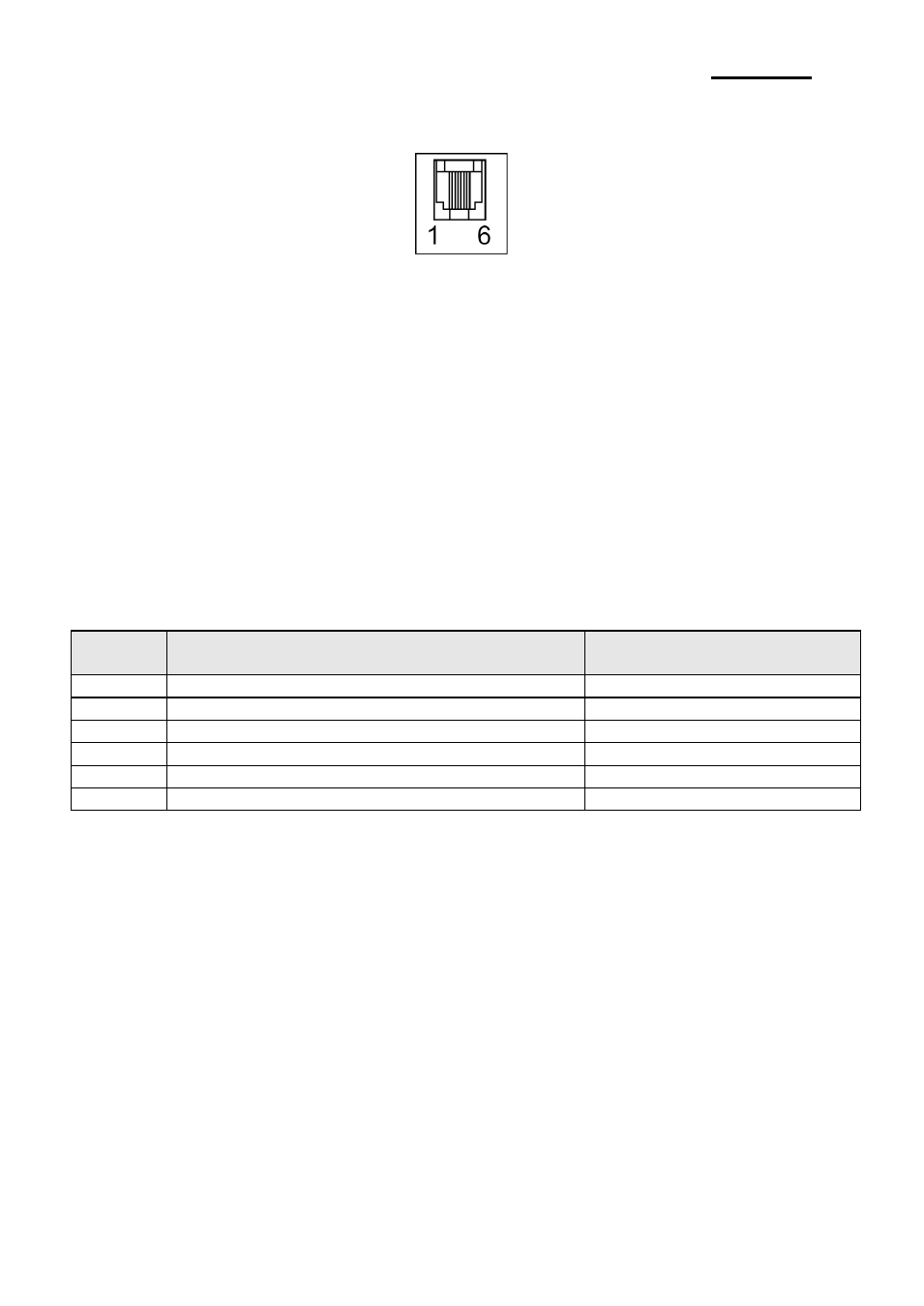

1-3 Cavo del cassetto
Connettere il cavo di collegamento del cassetto dei contanti al connettore del medesimo sul
retro della stampante.
※ Avvertenza
Usare un cassetto dei contanti idoneo alle specifiche della stampante.
L'uso di un cassetto dei contanti non conforme ai requisiti può comportare malfunzionamenti
sia del cassetto stesso che della stampante.
※ Precauzione
Non collegare una linea telefonica al connettore del cassetto dei contanti.
Il collegamento di una linea telefonica potrebbe causare malfunzionamenti della linea stessa
o della stampante.
Numero
Pin
Nome del segnale Direzione
1 Messa a terra dell‘involucro -
2
Segnale 1 d’espulsione del cassetto
Uscita
3
Segnale dell’apertura/chiusura del cassetto
Ingresso
4 +24V -
5
Segnale 2 d’espulsione del cassetto
Uscita
6 Messa a terra del segnale -
