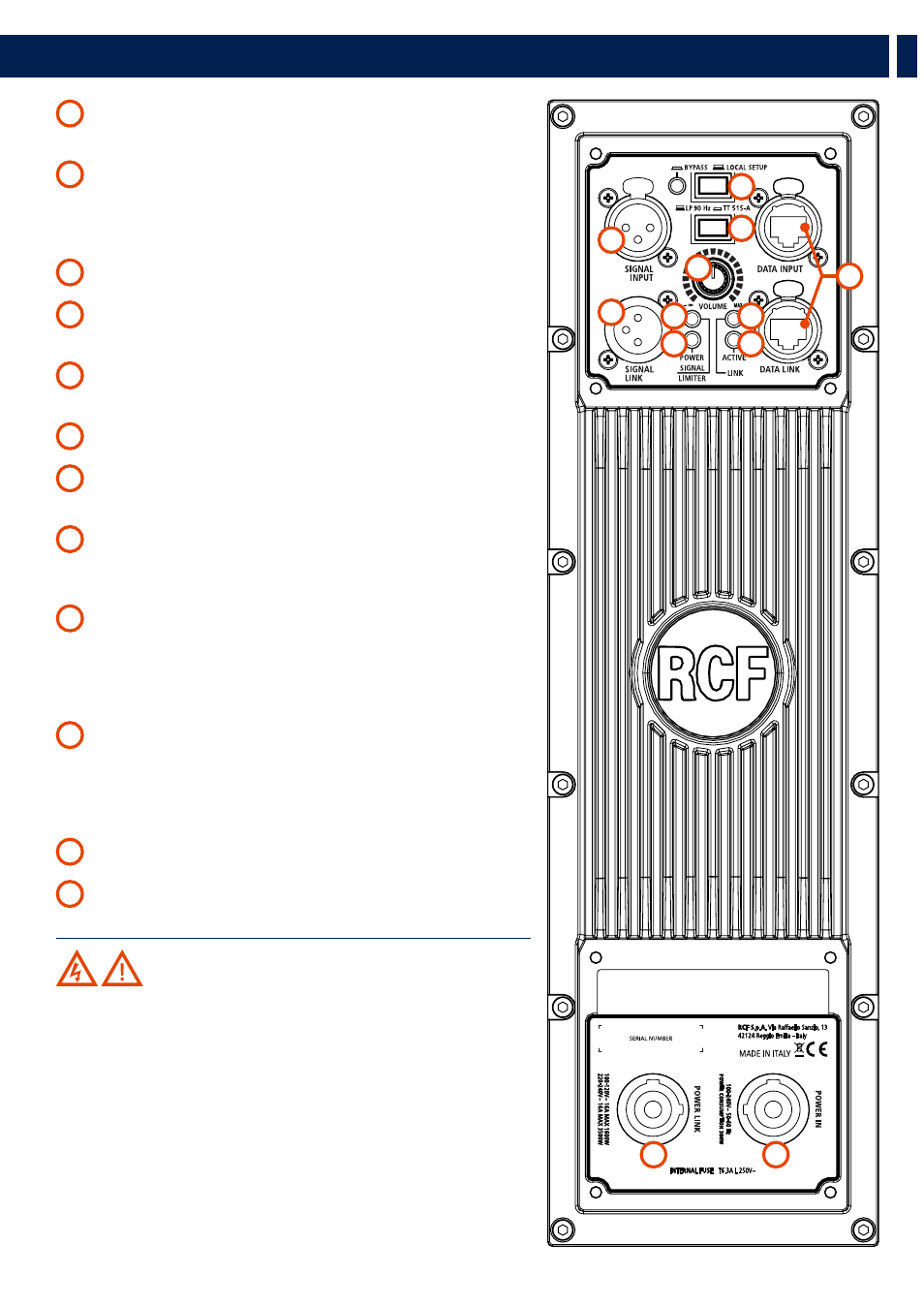

3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI
1
INGRESSO SEGNALE XLR FEMMINA (BAL/UNBAL)
Il sistema accetta in ingresso
connettori XRL�
2
USCITA SEGNALE XLR MASCHIO
Il connettore XLR di loop del segnale permette
la connessione a catena di più diffusori� Il connettore bilanciato è connesso in parallelo e
può essere usato per inviare il segnale audio ad altri diffusori, registratori o amplificatori
supplementari�
3
MANOPOLA DEL VOLUME
4
LED SIGNAL / LIMITER
Il LED si illumina di verde quando un segnale viene
trasmesso al diffusore� Diventa rosso quando il compressore entra in funzione�
5
LED POWER (ALIMENTAZIONE)
Il led verde è acceso quando il diffusore è connesso
alla rete di alimentazione�
6
LED LINK
Questo LED si accende quando il diffusore è connesso a RDNet�
7
LED ACTIVE
Questo LED lampeggia quando il diffusore sta trasmettendo dati tramite
RDNet
�
8
RDNET DATA INPUT E DATA LINK
La SEZIONE RDNET IN/OUT PLUG presenta
due prese per connettori etherCON per l’interfaccia con il protocollo RDNet� Questo
permette all’utente di controllare il diffusore tramite l’utlizzo del software RCF RDNet�
9
LP 90 Hz / TT 515-A
Quando questo pulstante è rilasciato il subwoofer funziona
in configurazione subwoofer standard (40 Hz - 90 Hz); quando questo pulsante viene
premuto il subwoofer si allinea in automatico con il diffusore TT 515-A; allo stesso tempo
il pulsante “FLAT / HIGH PASS“ su TT 515-A deve essere premutp (in modalità “HIGH
PASS”)�
10
BYPASS / LOCAL SETUP
Quando premuto, la configurazione viene caricata dalla
memoria interna che solo RDNet può scrivere� Ogni volta che il diffusore viene riacceso,
verrà caricata l’ultima configurazione rimasta in memoria�
Quando il pulsante è rilasciato, il diffusore utilizza la configurazione locale e non ricorderà
l’ultima configurazione di RDNet quando riacceso�
11
PRESA INPUT POWERCON
Connettore di alimentazione Powercon per cavo di rete�
12
PRESA OUTPUT POWERCON
Connettore di uscita di alimentazione Powercon�
ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono
essere effettuati solo da personale qualificato ed esperto in possesso del
know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i
collegamenti siano effettuati correttamente) al fine di prevenire qualsiasi
pericolo elettrico�
Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti
quando l’amplificatore è acceso�
Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi
che non vi siano cortocircuiti accidentali�
L’intero sistema di diffusione sonora deve essere progettato e installato
in conformità con le leggi e le normative locali vigenti in materia di
impianti elettrici�
