167$//$=,21(
'(//
,1',&$725(
(
'(//$
&$578&&,$
', 67$03$
+

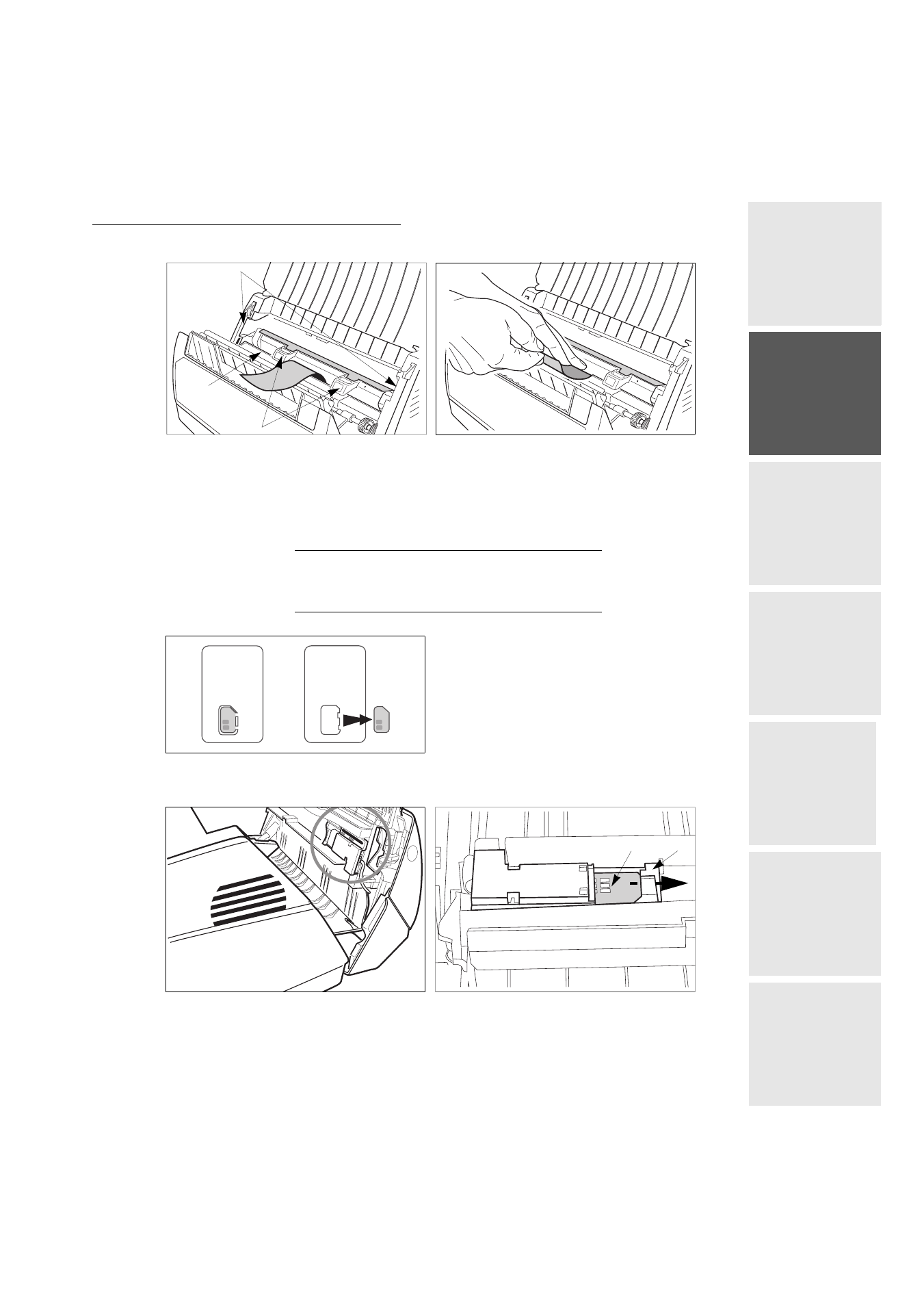

Aprire il coperchio facendo pressione sui due tasti laterali (fare riferimento al paragrafo
Installazione dei tamburo fotosensibile a pagina 2/4).
+
Utilizzando le due levette (n), spingere il
tamburo inserendolo nelle guide laterali (m)
finché le due levette non vengono a trovarsi
sulla piastra in plastica (o).
+
Tirare delicatamente la linguetta del foglio
nero protettivo fino ad estrarre
completamente quest'ultimo.
Se il foglio nero protettivo si strappa,
rimuovere tutti i frammenti.
+
Staccare la scheda di supporto dell'indicatore
dall'imballaggio in alluminio.
+
Rimuovere la minicarta indicatore dalla
scheda di supporto.
n
o
m
+
Individuare il punto in cui installare la carta
indicatore.
+
Far scorrere la guida portacarta (p) e collocare
la minicarta indicatore (q) nell'apposita sede,
con il lato circuito e l'angolo tagliato rivolti
verso di sé.
p
q
