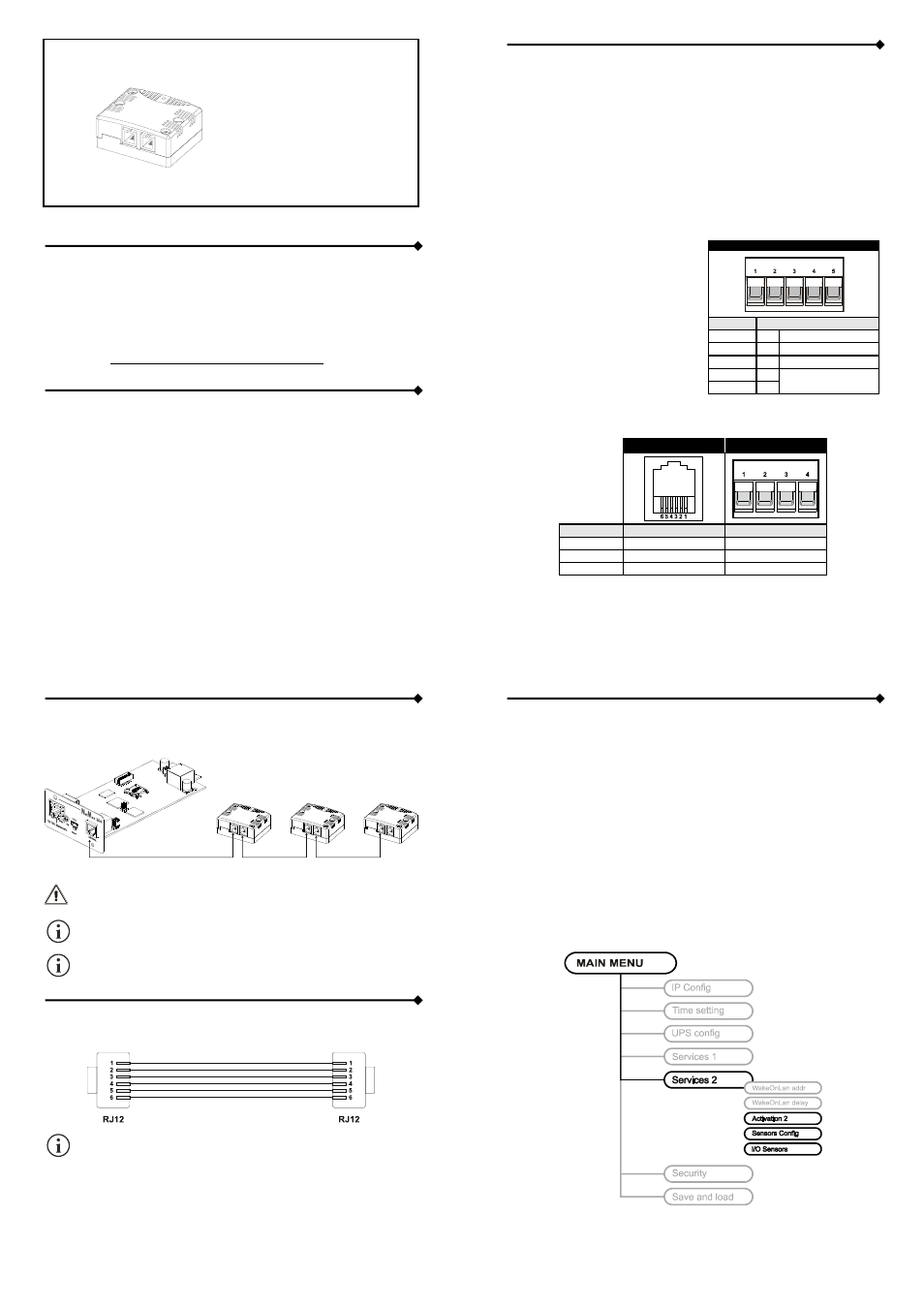

SENSORI AMBIENTALI
Temperature
Humidity & Temperature
Digital I/O & Temperature
- Istruzioni di installazione -
INTRODUZIONE
Vi ringraziamo per la scelta del nostro prodotto.
L’accessorio descritto in questo manuale è un prodotto di alta qualità, attentamente progettato e
costruito allo scopo di garantire le migliori prestazioni.
Questo manuale contiene le istruzioni dettagliate per l’uso e l’installazione del prodotto.
Per informazioni sull’utilizzo e per ottenere il massimo delle prestazioni dalla Vostra
apparecchiatura, il presente manuale dovrà essere conservato con cura vicino
all’accessorio e CONSULTATO PRIMA DI OPERARE SULLO STESSO.
SICUREZZA
Questa parte del manuale contiene precauzioni da seguire scrupolosamente in quanto
riguardano la SICUREZZA.
 Il dispositivo è stato progettato per funzionare soltanto in ambienti chiusi. È bene installarlo
in ambienti privi di liquidi infiammabili, gas o altre sostanze nocive.
 Evitare che acqua, liquidi in genere e/o altri oggetti estranei entrino nel dispositivo.
 In caso di guasto e/o di cattivo funzionamento dell’apparecchio astenersi da qualsiasi
tentativo di riparazione e rivolgersi esclusivamente al centro assistenza.
 Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente
concepito. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non
può essere considerato responsabile per eventuali danni causati da usi impropri, erronei ed
irragionevoli.
© E’ vietata la riproduzione di qualsiasi parte del presente manuale anche se parziale salvo autorizzazione della ditta
costruttrice.
Per scopi migliorativi, il costruttore si riserva la facoltà di modificare il prodotto descritto in qualsiasi momento e
senza preavviso.
- 2 -
DATI TECNICI
T EMPERATURE
Temperatura
Range: -20°C / +50°C
Risoluzione:
 0.5°C
H UMIDITY & T EMPERATURE
Umidità
Range: 0% / 100%
Risoluzione:
 3.5%
Temperatura
Range: -20°C / +50°C
Risoluzione:

2°C
D IGITAL I/O & T EMPERATURE
Uscita
Relè NO e NC
carico massimo 1A / 48V PINOUT MORSETTO I/O
POSIZIONE DESCRIZIONE
1 NC NORMALMENTE CHIUSO
2 C COMUNE
3 NO NORMALMENTE APERTO
4 IN
CONTATTO PULITO
5 GND
Ingresso Contatto pulito (libero da tensione)
Temperatura
Range: -20°C / +50°C
Risoluzione:
 0.5°C
C ONNETTORI BUS DATI
RJ12 MORSETTO
DESCRIZIONE POSIZIONE POSIZIONE
+5V 1 1
DATA 3 3
GND 4 2 - 4
NOTA: Le posizioni 2, 5 e 6 di RJ12 non sono collegate.
- 3 -
INSTALLAZIONE
Collegare il primo sensore al connettore SERIAL del NetMan 204 e collegare in cascata i successi
sensori.
Ad ogni singolo NetMan 204 è possibile collegare fino ad un massimo di 3 sensori.
La lunghezza della connessione dal NetMan 204 all’ultimo sensore ad esso collegato
NON DEVE superare i 15m.
Collegare i sensori utilizzando i cavi forniti con i dispositivi o seguendo la tabella di
specifica “Connettori bus dati”.
Per accedere ai morsetti sulla scheda, rimuovere le due viti sul coperchio del sensore.
Rimuovere la plastica di copertura del foro passacavo e fissare il cavo alla scheda
tramite una fascetta utilizzando le apposite asole di fissaggio.
SPECIFICHE CAVO
Le posizioni 2, 5 and 6 dei connettori RJ12 non sono utilizzate.
- 4 -
CONFIGURAZIONE DEL NETMAN PLUS
Per utilizzare i sensori ambientali è necessario configurare opportunamente il NetMan 204.
È possibile configurarlo via HTTP, via USB o via SSH.
C ONFIGURAZIONE VIA HTTP
Per configurare I sensori via HTTP, per prima cosa è necessrio abilitare i sensori (pagina sensor
configuration) e quindi riavviare il NetMan 204.
Per il corretto funzionamento del processo di configurazione, è necessario collegare i sensori uno
alla volta e aggiungerli uno a uno alla lista dei sensori installati. Quando tutti i sensori sono stati
installati, è necessario salvare la configurazione e riavviare il NetMan 204.
C ONFIGURAZIONE VIA SSH OR USB
