16

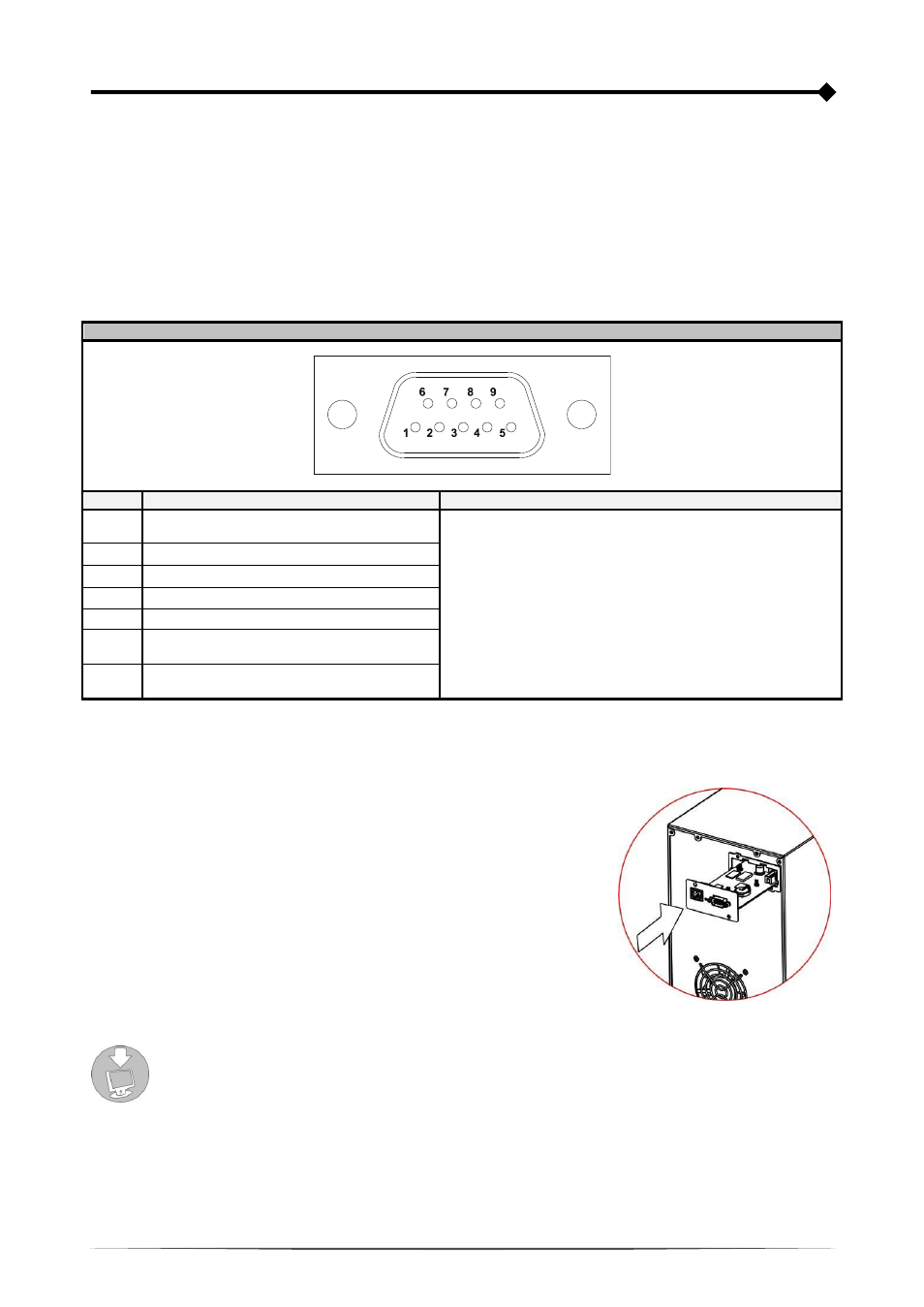

P ORTE DI COMUNICAZIONE
Nella parte posteriore dell’UPS (vedi Viste UPS) sono presenti le seguenti porte di comunicazione:

Connettore RS232

Connettore USB

Slot di espansione per schede di comunicazione aggiuntive
C ONNETTORE RS232
CONNETTORE RS232
PIN # SEGNALE NOTE
1
Uscita programmabile *:
[predefinito: UPS in blocco]
(*) Contatto optoisolato max. +30Vdc / 35mA.
Tali contatti possono essere associati ad altri eventi
tramite apposito software
Per maggiori
informazioni riguardanti l’interfacciamento con
l’UPS fare riferimento all’apposito manuale
2 TXD
3 RXD
5 GND
6 Alimentazione DC (Imax = 20mA)
8
Uscita programmabile *:
[predefinito: preallarme di fine scarica]
9
Uscita programmabile *:
[predefinito: funzionamento da batteria]
C OMMUNICATION S LOT
L’UPS è fornito di uno slot di espansione per schede di comunicazione
opzionali (vedi figura a lato) che consentono all’apparecchiatura di dialogare
utilizzando i principali standard di comunicazione.
Alcuni esempi:

Seconda porta RS232 e USB

Duplicatore di seriale

Scheda di rete Ethernet con protocolli TCP/IP, HTTP e SNMP

Scheda convertitore di protocollo JBUS / MODBUS

Scheda convertitore di protocollo PROFIBUS

Scheda con contatti isolati a relè
Per verificare la disponibilità di ulteriori accessori consultare il sito web www.riello-ups.com.
