MORSETTIERA DI CONTROLLO REMOTO
La morsettiera di controllo remoto permette di implementare la funzionalità REPO (Remote Emergency Power Off) e di
comandare da remoto l’accensione e lo spegnimento dell’UPS.
L’UPS viene fornito dalla fabbrica con i morsetti di R.E.P.O cortocircuitati. Per l'eventuale installazione rimuovere il
cortocircuito e collegarsi al contatto normalmente chiuso del dispositivo d'arresto
In caso di emergenza, agendo sul dispositivo d'arresto viene aperto il comando di R.E.P.O. e l'UPS si porta nello stato di
stand-by disalimentando completamente il carico.
Attenzione:
prima di riaccendere l’UPS ripristinare il dispositivo d’arresto.
La circuiteria della morsettiera di comando remoto é autoalimentata con circuiti di tipo SELV. Non è richiesta quindi una
tensione esterna di alimentazione. Quando viene chiuso un contatto circola una corrente massima di 15mA.
Tutti i collegamenti con la morsettiera di controllo remoto vanno effettuati tramite un cavo che garantisca una
connessione con doppio isolamento.

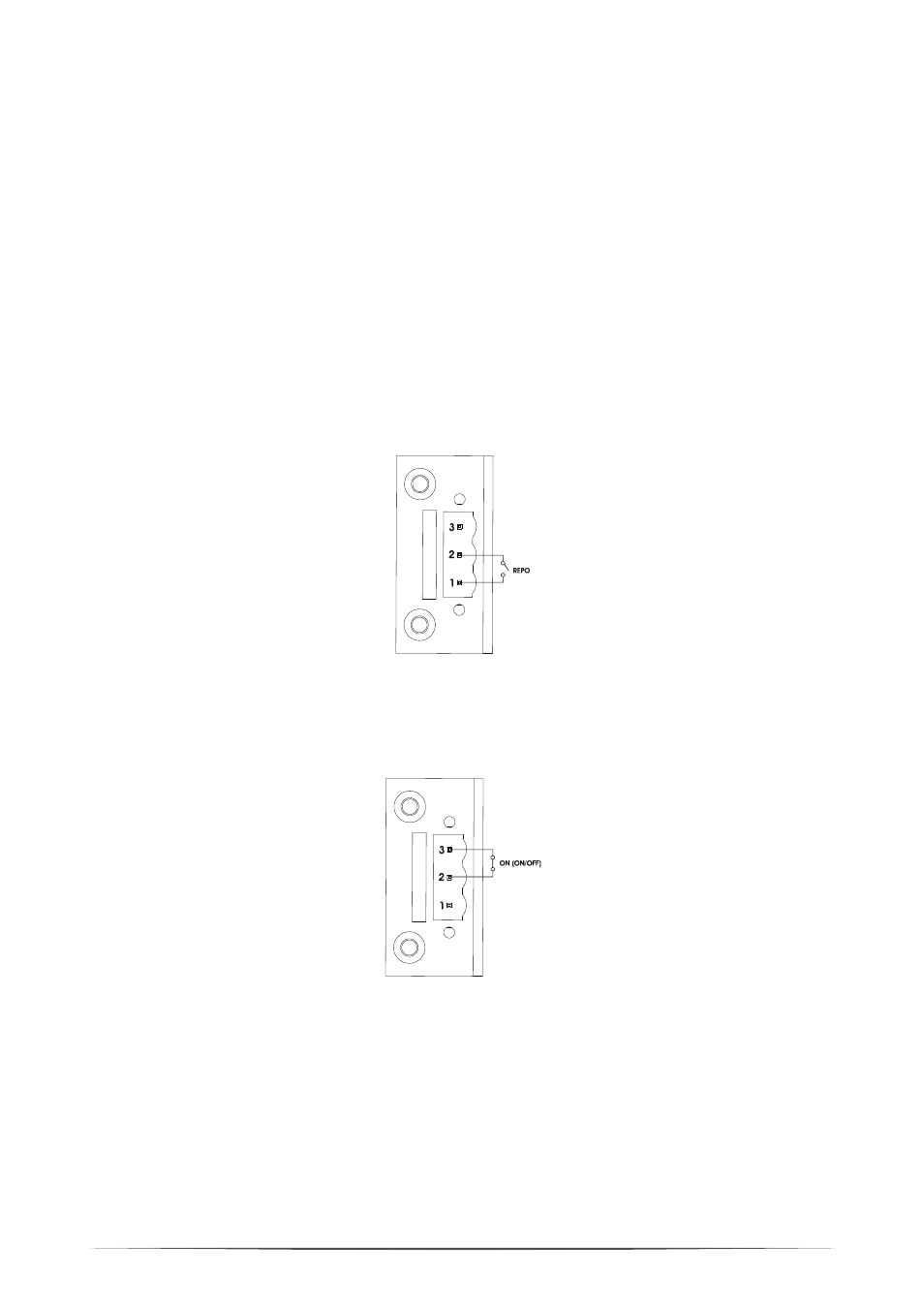

Logica dei collegamenti:

PIN 1-2 REPO
La funzionalità si attiva aprendo il contatto.

PIN 2-3 REMOTE ON, REMOTE ON/OFF
La funzionalità si attiva chiudendo il contatto.
Impostato di default come REMOTE ON, configurabile anche come REMOTE ON/OFF tramite software
UPSTools
