REA VISUALIZZAZIONE MISURE
Sul display possono essere visualizzate in sequenza le più
importanti misure relative all’UPS.
All’accensione dell’UPS, il display visualizza il valore della tensione di rete.
Per passare ad una visualizzazione differente premere il pulsante “SEL” ripetutamente finchè non compare la misura
desiderata.
In caso si v
erifichi un’anomalia / allarme (FAULT) o un blocco (LOCK), automaticamente sul display verrà visualizzato il
tipo ed il codice di allarme corrispondente.

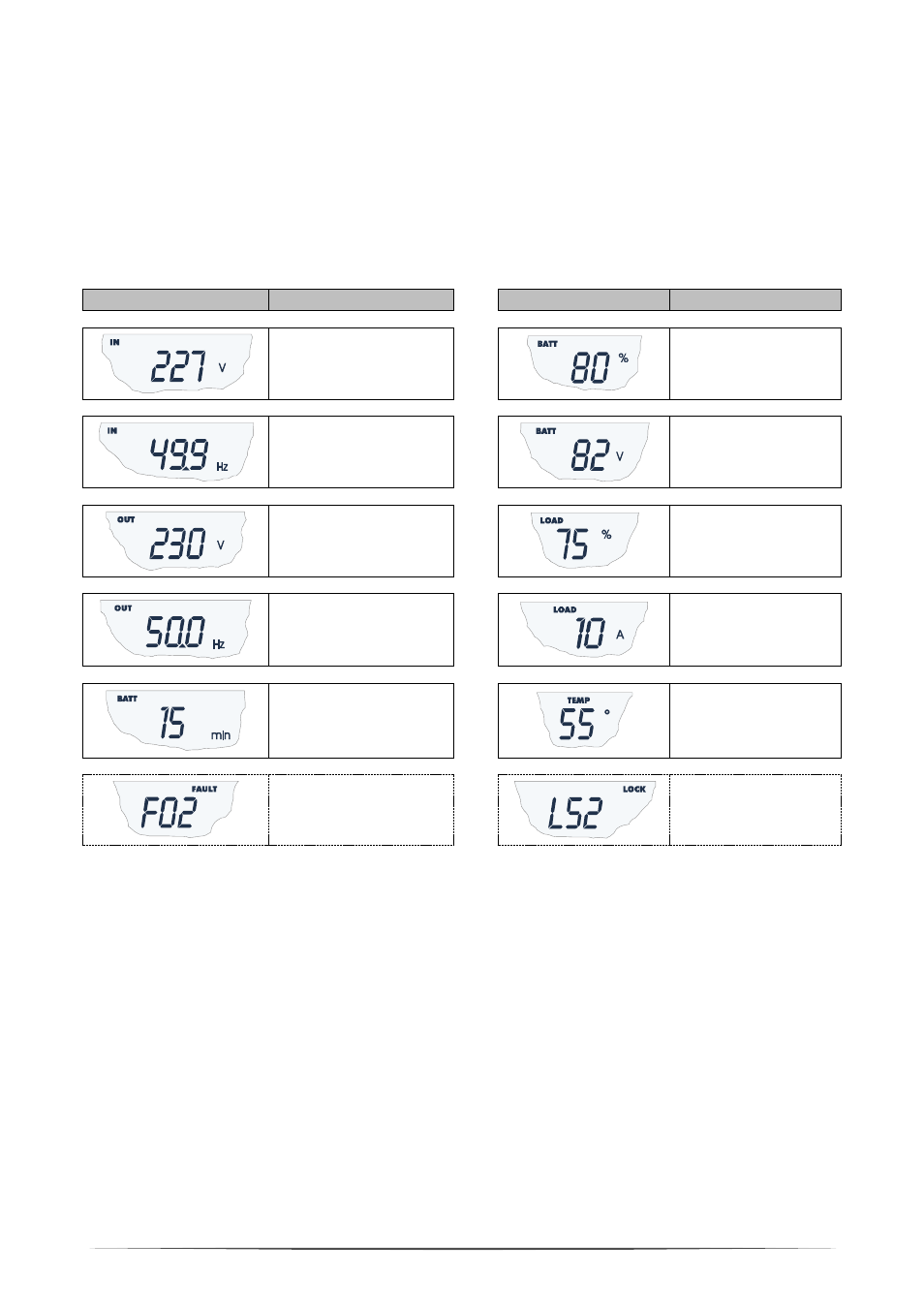

Di seguito sono riportati alcuni esempi:
ESEMPIO GRAFICO
(1)
DESCRIZIONE
ESEMPIO GRAFICO
(1)
DESCRIZIONE
Tensione di rete
Percentuale di carica
delle batterie
Frequenza di rete
Tensione totale delle
batterie
Tensione di uscita UPS
Percentuale del carico
applicato
Frequenza della tensione
di uscita
Corrente assorbita dal
carico
Autonomia residua delle
batterie
Temperatura del sistema
di raffreddamento della
elettronica interna
all’UPS
Anomalia / Allarme
(2)
:
viene visualizzato il codice
corrispondente
Blocco
(2)
: viene
visualizzato il codice
corrispondente
(1)
I valori riportati nelle immagini in tabella sono puramente indicativi.
(2)
I codici di FAULT / LOCK possono essere visualizzati solo se al momento attivi (presenza di un’anomalia / allarme
o di un blocco).
