Multi-Contact MA223 Manuale d'uso
Pagina 5
Advanced Contact Technology
www.multi-contact.com
5 / 8
10
max. 5 mm
+0
.2
- 0
,4
Ø1
2,
5
11
12
13
14

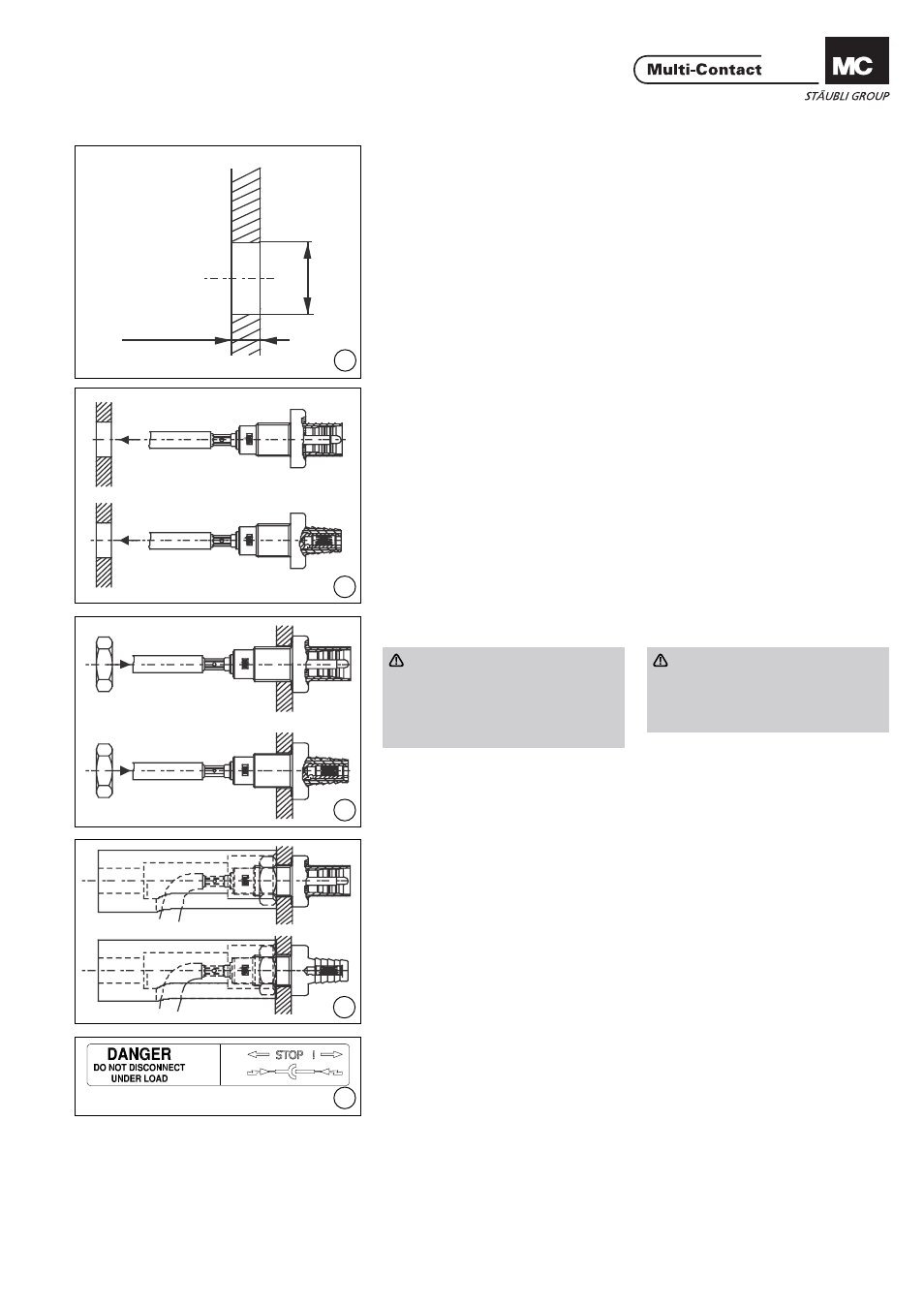

Montaggio dei connettori a
pannello
Assembly of panel receptacles
(ill. 10)
Forare la scatola di connessione
(Ø 12,5mm).
(ill. 10)
Drill a hole (Ø 12,5mm) in the wall of
the housing (max. 5mm wall thick-
ness).
(ill. 11)
Inserire il connettore da pannello con
cavo crimpato nel foro.
(ill. 11)
Feed crimped cable with panel recep-
tacles through the drill hole.
(ill. 12)
Avvitare a mano il dado esagonale.
Attenzione:
È importante fi ssare i connettori
da pannello esclusivamente con
i dadi di materia plastica forniti in
dotazione. (I due elementi sono
compatibili).
(ill. 12)
Screw on the hex. nut by hand.
Attention:
It is important that the panel
receptacles are fi xed with the de-
livered plastic nuts. (Parts match
each other).
(ill. 13)
Stringere il dado con la chiave torsio-
metrica. Coppia di serraggio 2Nm.
(ill. 13)
Tighten nut with the torque spanner
(tightening torque 2Nm).
(ill. 14)
Attacare l’etichetta adesiva „DAN-
GER – DO NOT DISCONNECT UNDER
LOAD“ sul carter dell’apparechiatura,
in prossimità delle prese da pannello
maschio.
(ill. 14)
Attach enclosed sticker „DANGER
- DO NOT DISCONNECT UNDER
LOAD“ to the appliance housing as
near as possible to the PV panel male
receptacle.
