MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GAUDI’ pag. 23
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

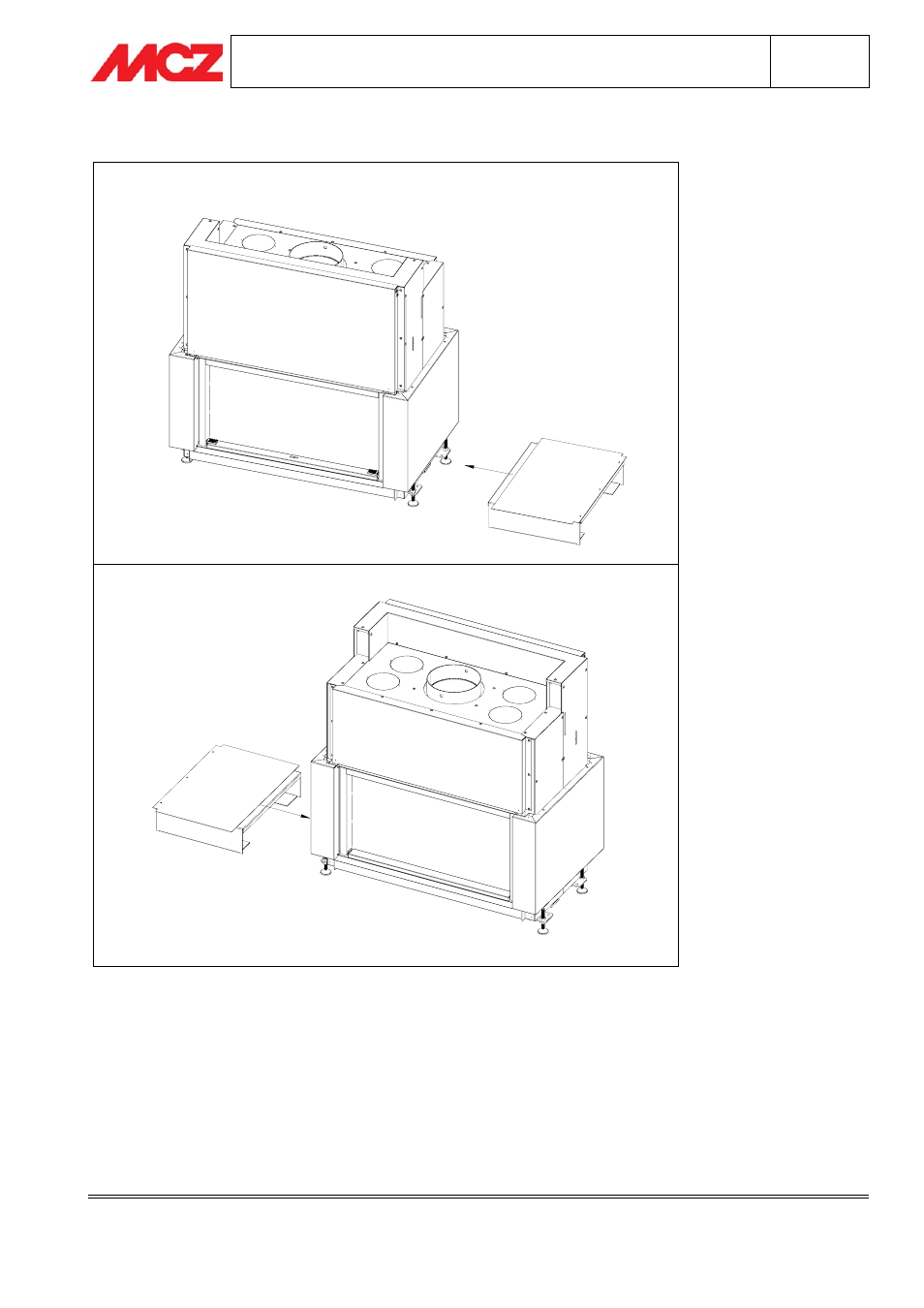

3.11. FASE 6 “GAUDI’ CON VANO”– MONTAGGIO BASE VANO (elemento 4)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
Spingere la
Base vano sotto la Spalla Rivestimento: il piano della Base vano deve chiudere contro la spalla.
Mediante i piedini della
Base vano regolare l’altezza della stessa in modo che risulti alla medesima quota dei
Profili copribordo.
Centrare la
Base vano con la Spalla rivestimento: i due elementi devono risultare allineati da entrambi i lati (lato
caricamento e lato servizio).
