MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GAUDI’ pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

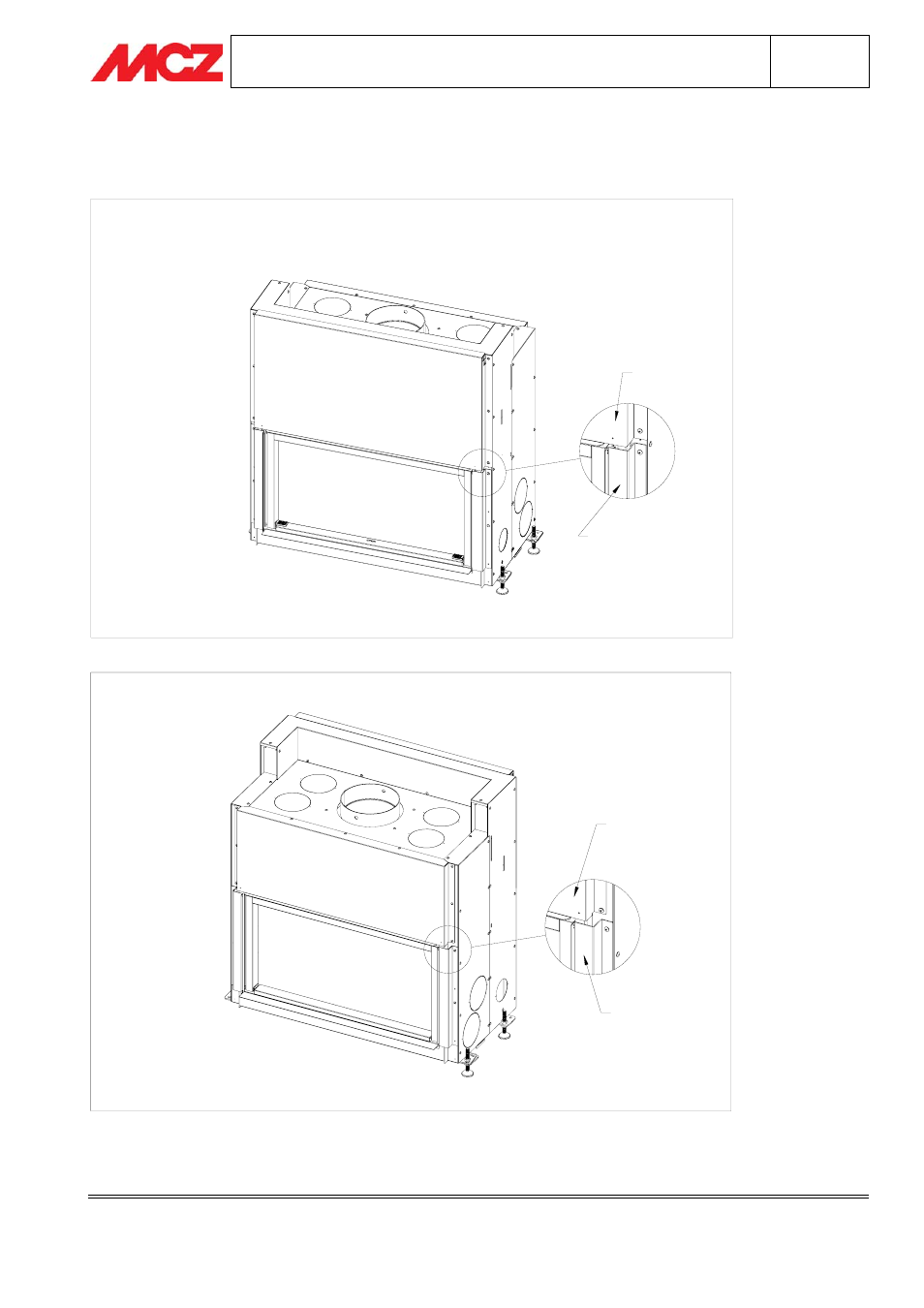

Fissare n.°4 Spalla termocamino (elemento 2) al monoblocco Forma PuroB95 utlizzando con n.°2 Vite Autoperf.
4,2X16 per ciascuna spalla. A fine montaggio la struttura cosi’ assemblata deve risultare rigida e solidale al
termocamino.
SPALLA
TERMOCAMINO
FORMA
PURO B95
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
FORMA
PURO B95
SPALLA
TERMOCAMINO
