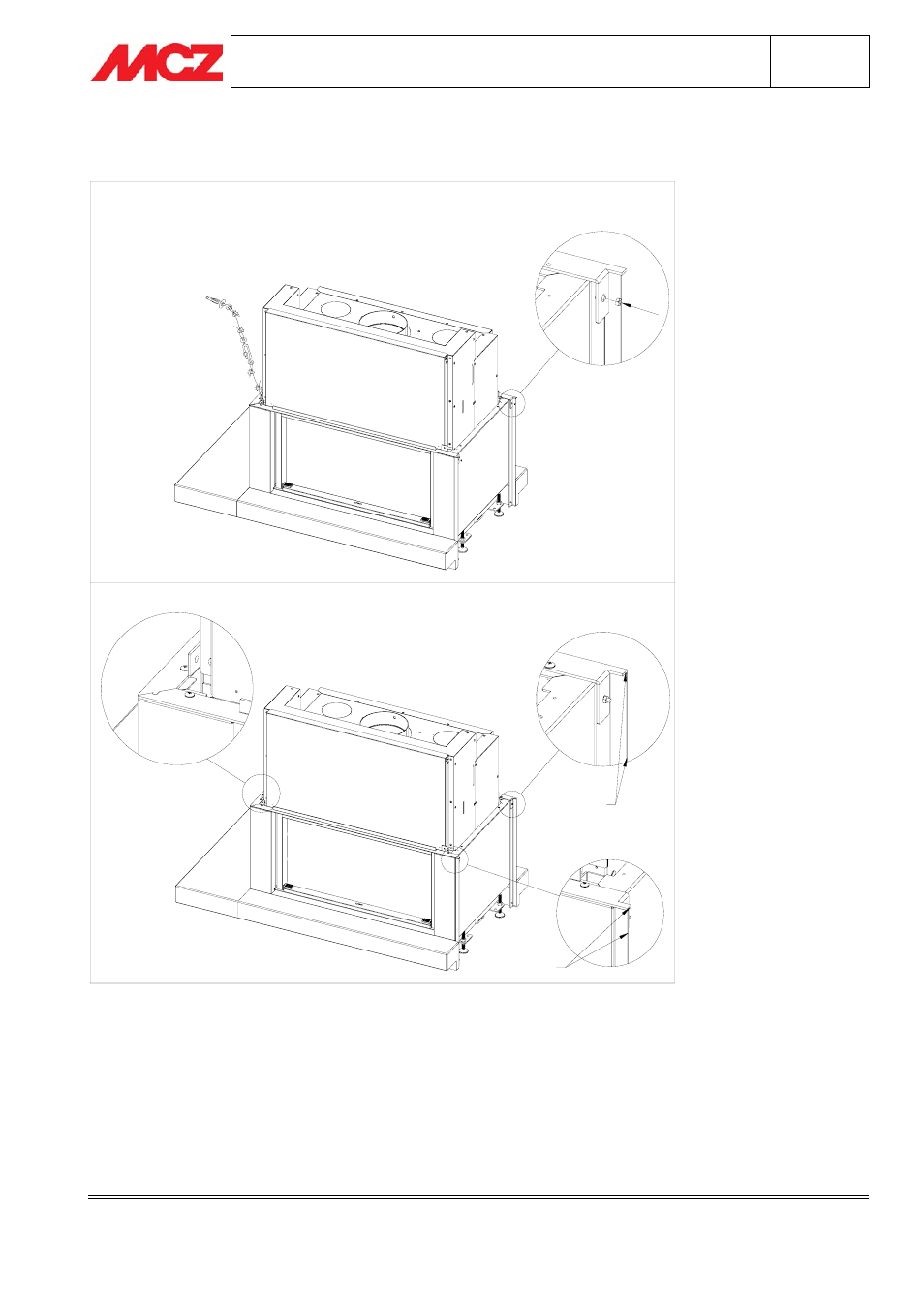

Inserire il perno del Profilo verticale dentro il foro della linguetta del Profilo frontale. Spingere il Profilo verticale
contro la Spalla rivestimento e bloccare la posizione con un dado M4 (in dotazione).
A FILO
A FILO
Il
Profilo frontale deve risultare a filo con il Profilo verticale ed incastrarsi con il Profilo laterale (appositamente
sagomato).
Il montaggio del rivestimento Gaudi’ si conclude con l’ancoraggio a soffitto del
Profilo laterale e, quindi, di tutta la
struttura sulla quale poggerà la cappa realizzata in opera.
Agganciare i profili con n.°2 tiranti in acciaio in dotazione; ancorare questi ultimi a soffitto il più verticale
possibile (facendo attenzione alla tenuta tenendo in considerazione il peso della cappa) e regolare il livello di
tensione agendo sull’apposito tenditore.
