Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
8
Nozioni per l’installazione secondo UNI 10683 Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
2.3. COLLEGAMENTO AL TUBO INGRESSO ARIA
COMBURENTE
L’uscita d’aria comburente non deve essere necessariamente collegata
all’esterno, solo se si desidera utilizzare la tecnologia Oyster è
necessario collegare l’ingresso d’aria comburente con l’esterno
dell’abitazione.
E’ necessario utilizzare sempre tubi e raccordi con
adeguate guarnizioni che garantiscano l’ermeticità.
I prodotti costruiti con tecnologia Oyster, grazie ad una struttura
perfettamente stagna, non consumano l’ossigeno dell’ambiente
prendendo tutta l’aria dall’ambiente esterno e possono quindi essere
collocati all’interno di tutte le case ben isolate e all’interno delle case
passive.
Affinchè siano soddisfatti questi requisiti il tubo di collegamento, di
diametro 80 mm, per l’ingresso di aria comburente deve essere
collegato all’esterno dell’edificio.
La presa d’aria deve inoltre:

essere protetta con griglia, rete metallica antinsetto o una idonea
protezione purchè non riduca la sezione minima.
 posizionata in modo da evitare che possa essere ostruita
 la lunghezza massima ammessa per la canalizzazione è di 6 m
con 2 curve da 90°
E’ necessario collegare la stufa alla presa d’aria
esterna con tubi e raccordi che garantiscono
l’ermeticità per rispettare i requisiti di stufa stagna
(tecnologia OYSTER).
2.4. PRESA D’ARIA ESTERNA
E’ indispensabile che nel locale dove viene installata la stufa possa
affluire almeno tanta aria quanta ne viene richiesta dalla regolare
combustione dell’apparecchio (non nel caso di installazione con
tecnologia Oyster). Ciò può avvenire a mezzo di aperture permanenti
praticate sulle pareti del locale da ventilare che danno verso l’esterno o
ambienti arieggiati secondo UNI 10683 REV.
A tale scopo realizzare sulla parete esterna in prossimità della stufa un
foro di transito con sezione libera minima di 150 cm². (foro diametro 15
cm o rettangolare 10x15cm), protetto da una griglia all’interno e
all’esterno .
La presa d’aria deve inoltre:

essere comunicante direttamente con l’ambiente d’installazione
 essere protetta con griglia, rete metallica antinsetto o una idonea
protezione purchè non riduca la sezione minima.
 posizionata in modo da evitare che possa essere ostruita
 nel caso di canalizzazioni, fino a 3,5 ml aumentare la sezione di
circa 5% mentre per misure superiori aumentare del 15%.

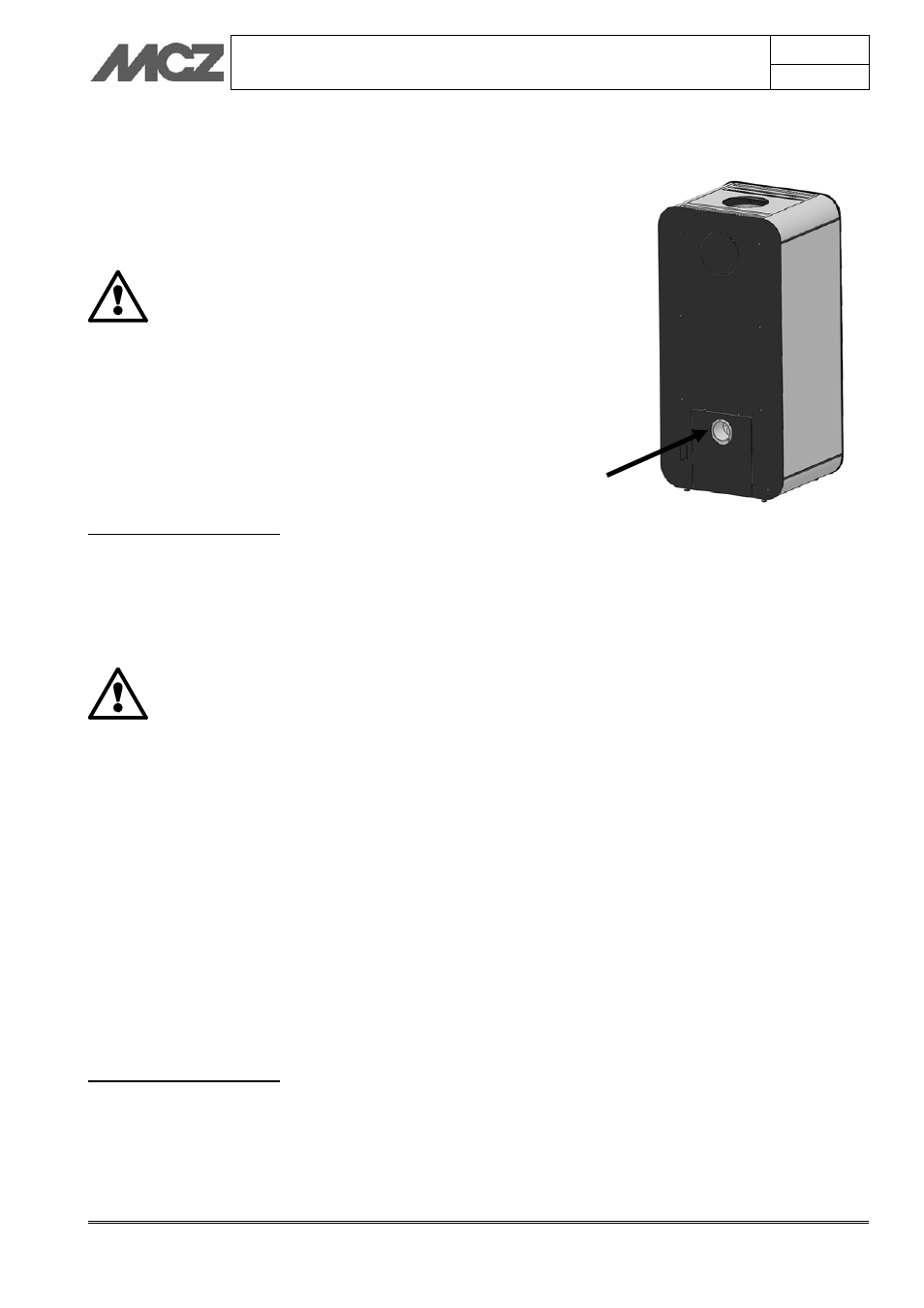

Vista posteriore della stufa Kasai:
1) Ingresso aria comburente
