Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
18
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
2. Prendere il basamento composto dai pezzi “3-4-5” e fissarlo
alla stufa tramite le tre viti “d” a destra e sinistra della stufa
figura 6.
3. Prendere i profili (“8 e 9”) e fissarli ai fianchi (“6 e 7”) tramite
due viti autofilettanti nella posizione “e” (una sopra e una
sotto) figura 7.
6
7
8
9
e
e
e

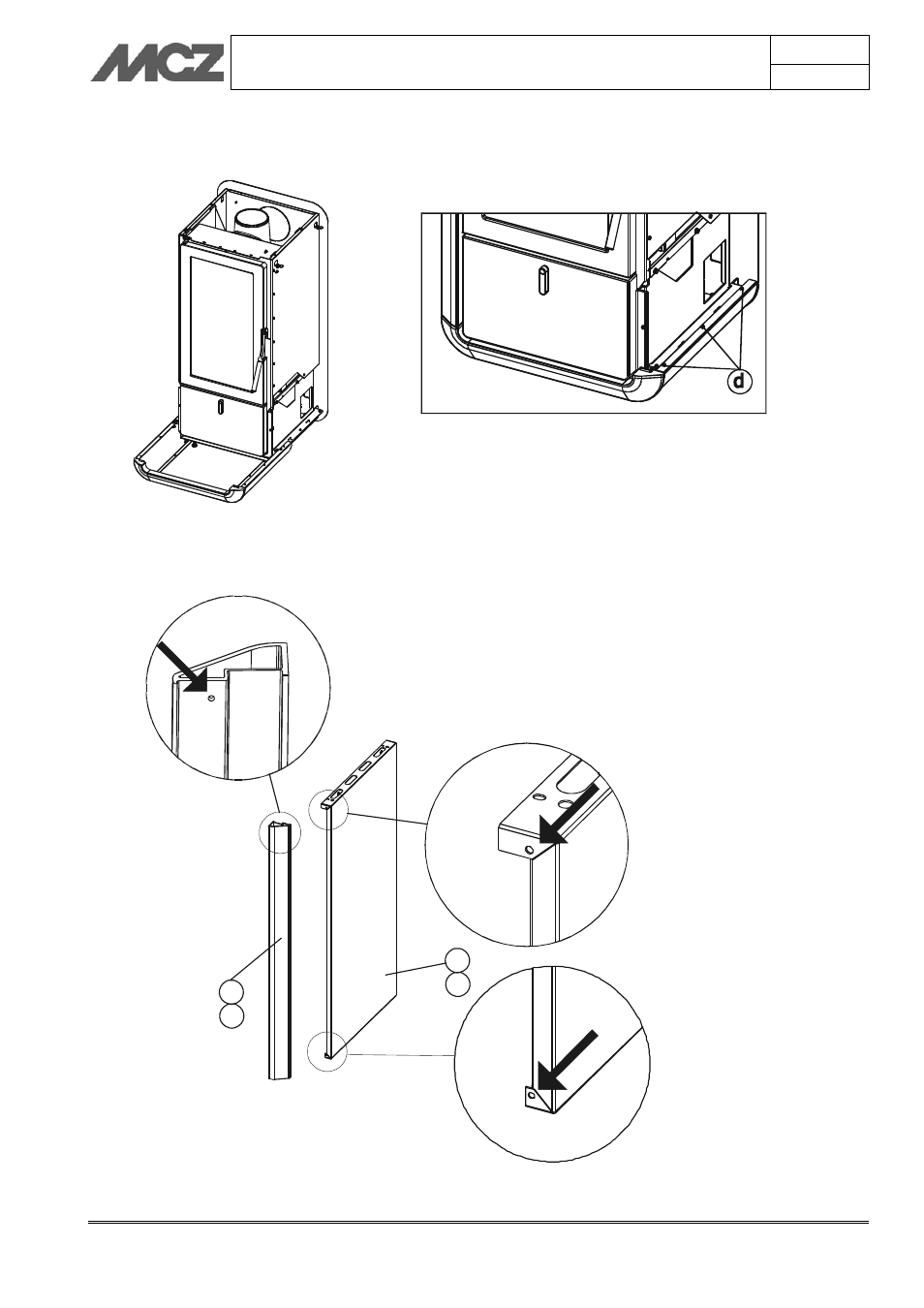

Figura 6 – Fissaggio basamento (stufa
Kasai)
Figura 7 – Fissaggio profili 8-9 al fianco
6-7 (stufa Kasai)
